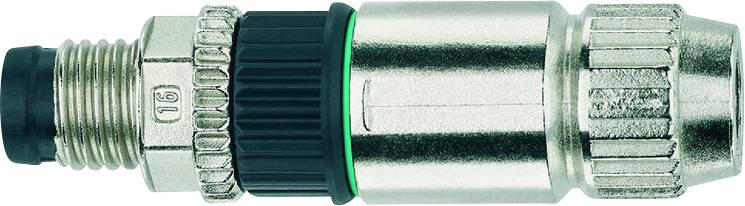

Escha 8019720 Connecteur non confectionné pour capteurs/actionneurs M8 Nombre de pôles: 3 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Connecteur non confectionné pour capteurs/actionneurs
Coté A
M8 mâle droit
Nombre de pôles
3
Tension nominale
32 V
Courant nominal
4.0 A
Fiche technique (PDF)
2 pièce(s)
Nombre
Total (CHF 10.50 / pièce(s))
CHF 10.50
excl. TVA
Plus que 2 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Tension assignée : 32V
- Résistance d'isolement: ≥108 Ω
- Matériau de surface de prise : zinc moulé sous pression, nickelé
- Matériau Contacts : métal, CuZn, plaqué or
- Matériau support de contact: Plastique, PA, BK
- Durée de vie mécanique : >100 cycles d'enfichage
- Normes : CEI 61076-2-104
- Nombre de pôles : 3
- Type de protection (monté) : IP67
- Connecteur : fiche, droite, M8
- Capacité de charge par broche (à 40°C) : 4.0 A
- Température ambiante : -40°C...+85°C
- Degré de pollution : 3
- Codage : A
- Résistance de passage: 10 mΩ
- Matériau de projection : métal, GD-ZN, nickelé
- Type de raccordement : raccord coupe/serrage
- Section de raccordement : 0,14…0,34 mm² ; AWG26…22
- Passage du câble : 2,5...5,1 mm
- Type
SSPC3S
- Type de produit
Connecteur non confectionné pour capteurs/actionneurs
- Coté A
M8 mâle droit
- Nombre de pôles
3
- Tension nominale
32 V
- Courant nominal
4.0 A
- Courant nominal - arrondi
4 A
- Section de raccordement (max.)
0.34 mm²
- Connexion
borne auto-dénudante
- Type de filetage côté du raccordement
M8
- Type de filetage connexion des câbles et montage
M8
- Codification
A
- Matériau du contact
CuZn
- Revêtement du contact
doré
- Section max.
0.34 mm²
- Section (min.)
0.14 mm²
- Température min.
-40 °C
- Température max.
85 °C
- Référence fabricant
8019720
- Contenu
1 pc(s)
- Ø câble max.
5.1 mm
- Diam. câble (min.)
2.5 mm
- Gamme de Ø de câble
2.5 - 5.1 mm
Documents & téléchargements
Fiche technique
Fiche technique 3553365 Escha 8019720 Connecteur non confectionné pour capteurs/actionneurs M8 Nombre de pôles: 3 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3553365 Escha 8019720 Connecteur non confectionné pour capteurs/actionneurs M8 Nombre de pôles: 3 1 pc(s)
Description
La technologie de raccordement standard Escha est synonyme de diversité, de qualité et de fiabilité dans les classes de protection IP67, IP68 et IP69. Grâce à différentes formes de construction, codages et une multitude de qualités de câbles, vous trouverez la solution adaptée à chaque application. Qu'il s'agisse de connecteurs circulaires M8, M12 ou M23, de connecteurs RJ45 ou de vannes - tous les produits sont disponibles dans de nombreuses longueurs de câbles. Les répartiteurs T et Y pratiques, les connecteurs encastrés, les adaptateurs et les modules E/S permettent une configuration flexible du câblage.
