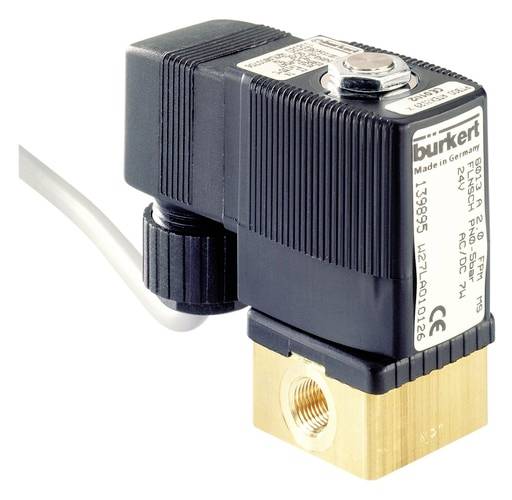

Électrovanne à plongeur Bürkert 266293 24 V G 1/4 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Afficher des alternatives
Nombre
Total (CHF 122.06 / pièce(s))
CHF 122.06
excl. TVA
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Électrovanne à plongeur
- Vanne à action directe et compacte jusqu'à l'ouverture nominale DN 6,0 ; système à bobine vissée résistant aux vibrations ; sécurité accrue contre les fuites grâce au tube de guidage soudé ; versions protégées contre les explosions ; modèles à impulsion à économie d'énergie
Caractéristiques techniques
- Type d'entraînement : ancrage de levage
- Principe de fonctionnement de la soupape principale : soupape de siège
- Fonction de commutation : on/off
- Raccord de conduite fluidisique nombre : 2
- Fonction vanne positions de commutation : 2
- Flux : sur le siège
- Pression nominale max. (Gaz) : 0,5 bar
- Pression nominale max. (Liquide) : 0,5 bar
- Tension continue : oui
- Puissance nominale : 8 W
- Bobine type : enfichée
- Matériau de la bobine (emballage) : PA (polyamide)
- Taille de bobine : 32 mm
- Temps de commutation ouvert : max. 20 ms.
- Temps de commutation de fermeture : 30 ms max
- Montage de la vanne : vanne complète
- Rondelle de rémanence matériau : acier inoxydable
- Type de produit
Électrovanne à plongeur
- Tension de fonctionnement
24 V
- Pression de service (max.)
0.5 bar
- Matériau du boîtier
laiton
- Raccord
G 1/4
- Milieu d'utilisation
Liquide ; gaz
- Plage de température des médias
-10 à +90 °C
- Référence fabricant
266293
- Pression de service (min.)
0 bar
- Matériau isolant
NBR
- Poids
0.44 kg
- Température max. des médias
+90 °C
- Température min. des médias
-10 °C
- Largeur nominale
6 mm
IP65
- Température ambiante max.
+55 °C
- Température ambiante min.
-10 °C
- Mode de fonctionnement
à effet direct
- Valeur Kv
0.55
Documents & téléchargements
Fiche technique
Fiche technique 2351019 Électrovanne à plongeur Bürkert 266293 24 V G 1/4 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2351019 Électrovanne à plongeur Bürkert 266293 24 V G 1/4 1 pc(s)
Description
La soupape 6013 est une soupape d'ancrage de levage à action directe. Pour une meilleure sécurité contre la pression et les fuites, les bouchons et les tubes de guidage sont soudés ensemble. Différentes combinaisons de matériaux d'étanchéité sont disponibles en fonction de l'application. Une version à bride spécifique à Bürkert (SFB) permet l'enrichissement peu encombrant des vannes sur une plaque de raccordement multiple. Les bobines sont pressées avec le matériau polyamide ou avec de l'époxy résistant aux produits chimiques. Pour réduire la consommation électrique pendant le fonctionnement, des bobines d'impulsion ainsi qu'une électronique « Kick and Drop » sont disponibles pour une excitation excessive (connecteur 2511). Une commande manuelle en option permet une mise en service rapide et un entretien simple. En combinaison avec une prise d'appareil conforme à la norme DIN en 175301-803 forme A, les vannes répondent à l'indice de protection IP65. Les vannes en acier inoxydable sont conformes à la norme NEMA 4X.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
