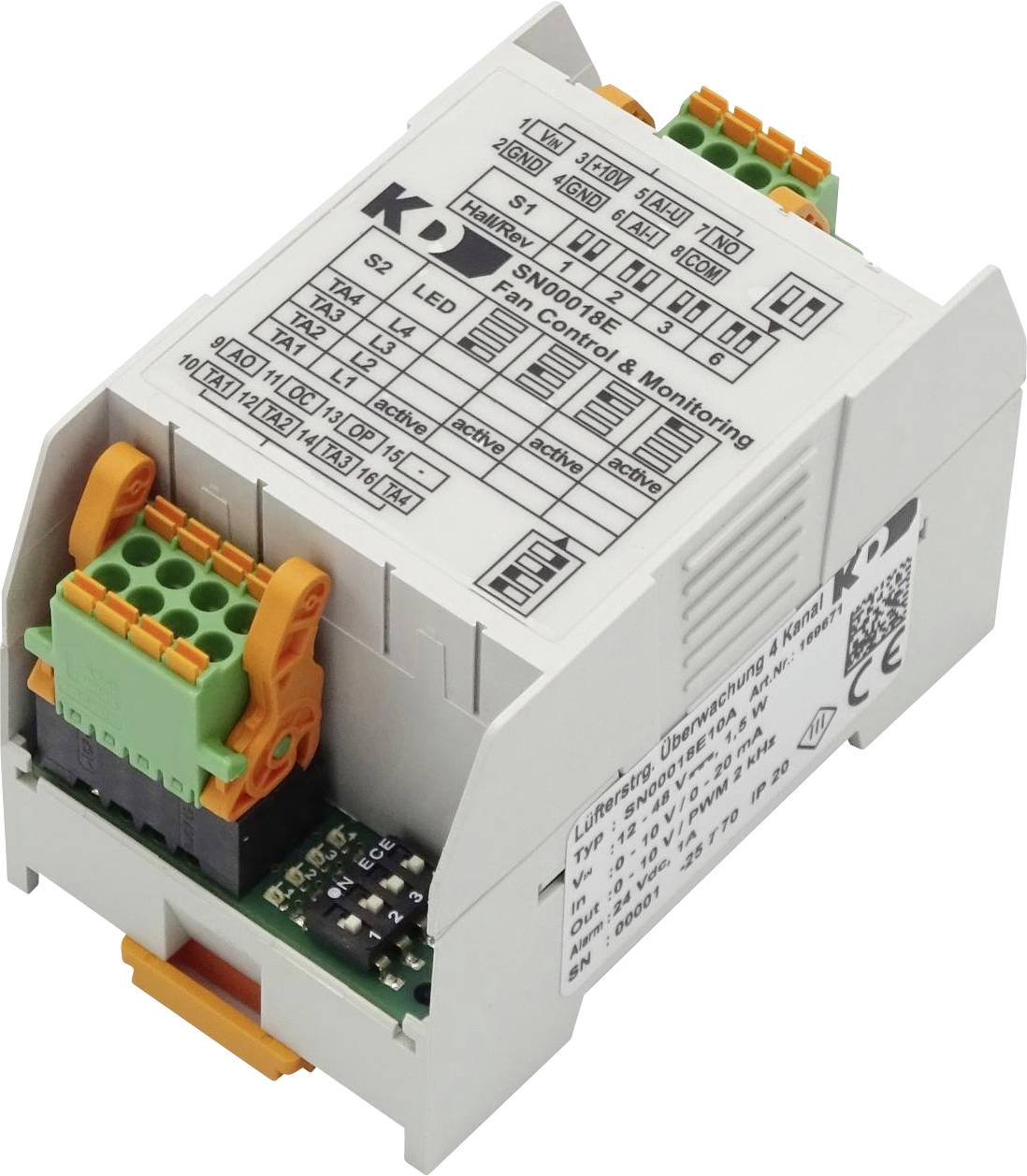

EBM Papst 169893 Unité de contrôle

L'appareil convertit un signal analogique standard (0...10 V ou potentiomètre et 4...20 ma) en signal PWM (0...100 % de cycle de service). Il offre deux types différents d'interfaces de commande PWM (OC - Open Collector et OP - Open Collector avec Pullup), chacun ayant le même cycle de service. En outre, une sortie analogique 0...10 V AO est disponible, qui délivre également la même vitesse de rotation. Si les deux entrées de signal (ai-U et ai-I) sont reliées, le signal de commande de vitesse de rotation le plus élevé est émis.

Le module surveille la vitesse de rotation jusqu'à deux ventilateurs équipés de sorties Hall (tachymètre) sur TA1 et TA2. Le commutateur DIP S2 permet de régler pour chacun des deux ports du ventilateur si celui-ci est surveillé ou non. Un autre interrupteur DIP S1 permet de régler le nombre d'impulsions Hall par tour en fonction du type de ventilateur. Ainsi, l'appareil calcule la vitesse à partir du signal de tachymètre du ventilateur et la compare à un seuil fixe. Le module signale le dépassement du seuil par le contact d'alarme et une LED rouge présente sur chacune des deux connexions du ventilateur.
Le contact d'alarme (contact normalement ouvert sans potentiel) est actionné de manière à ce qu'il fonctionne sans erreur ou lorsque le signal de commande du nombre de rotations est serré à moins de 15 % et chute en cas de panne ou de panne de tension. Une erreur est présente si, sur un raccord de ventilateur surveillé, la valeur de seuil de vitesse est de min. 10 secondes. Si l'erreur n'est plus présente, le contact d'alarme est réinitialisé. La surveillance des erreurs n'est active que lorsque le signal de commande de vitesse min. 15 %. La surveillance des ventilateurs n'est activée que 10 secondes après l'activation de la tension d'alimentation ou après le dépassement du seuil de 15 % du signal de commande de vitesse. Le contact d'alarme est serré pendant cette durée de démarrage.

Utilisation :
- Commande de vitesse et détection des pannes des moteurs / ventilateurs dans les armoires de commande, les appareils de ventilation, de ventilation et de climatisation qui disposent d'une entrée de commande PWM / 0...10 V et/ou d'une sortie Hall
- Mise en œuvre d'un signal analogique standard (par ex. sortie d'un API) en signal PWM pour la position de rotation des moteurs et des ventilateurs qui ont une entrée de commande PWM / 0...10 V
- Commande de vitesse au moyen d'un potentiomètre (connectable à l'extérieur, non intégré) de moteurs et de ventilateurs dotés d'une entrée de commande PWM / 0...10 V
