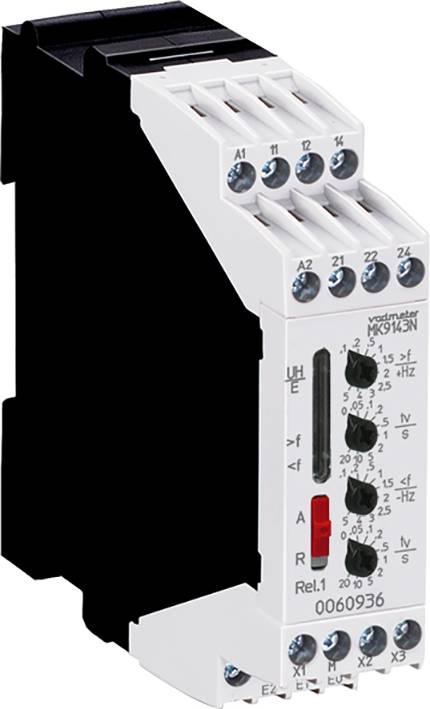

Dold MK9143N.38 +/-5Hz UH=AC230V tv=0-20s tan=0-30s 0060936 Contrôleur de fréquence réseau Nombre de sorties relais: 2
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Contrôleur de fréquence réseau
Nombre de sorties relais
2
Tension de fonctionnement
230 V/AC
Type
MK9143N.38 +/-5Hz UH=AC230V tv=0-20s tan=0-30s
Entrées de mesure
Störfester Meßeingang
Fiche technique (PDF)
Nombre
Total (CHF 292.28 / pièce(s))
CHF 292.28
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Influence de la tension auxiliaire et de la température : moins de 200 ppm (< 0,02 %)
- Hystérésis : 1/8 de la déviation réglée par rapport à la fréquence de consigne
- Temporisation : réglable séparément pour l'alarme de surfréquence et de sous-fréquence : 0... 20 s en continu sur une échelle logarithmique divisée
- Réglage des valeurs de réponse (seuils de fréquence pour alarme)
- Réglable en continu, séparé pour l'alarme de surfréquence et de sous-fréquence : 45 pour chacune... 65 Hz
- Précision de réglage : env. 1 Hz
- Hystérésis : réglable en continu, séparé pour alarme de surfréquence et de sous-fréquence : 0,5 pour chacune... 20 % du seuil d'alarme défini
- Configuration des contacts : 2 x 1 inverseur, 1 pour alarme de surfréquence et de sous-fréquence
- Courant thermique Ith: 4 A.
- Pouvoir de coupure selon AC 15 N/O : 3 A / AC 230 V IEC/en 60947-5-1
- CONTACT NC : 1 A / AC 230 V IEC/EN 60947-5-1
- SELON DC 13 N/O : 1 A / DC 24 V IEC/EN 60947-5-1
- CONTACT NC : 1 A / DC 24 V IEC/EN 60947-5-1
- Durée de vie électrique selon AC 15 à 1 A, AC 230 V : 1,5 x 105 commut. CEI/EN 60947-5-1
- Résistance aux courts-circuits
- Fusible fusible max. : 4 A GG / GL IEC/en 60947-5-1
- Durée de vie mécanique : 30 x 106 cycles de commutation
- Type
MK9143N.38 +/-5Hz UH=AC230V tv=0-20s tan=0-30s
- Type de produit
Contrôleur de fréquence réseau
- Nombre de sorties relais
2
- Entrées de mesure
Störfester Meßeingang
- Tension de fonctionnement
230 V/AC
- Dim.
(L x l x H) 97 x 22.5 x 90 mm
- Poids
210 g
- Largeur
22.5 mm
- Hauteur
90 mm
- Longueur
97 mm
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 2359208 Dold MK9143N.38 +/-5Hz UH=AC230V tv=0-20s tan=0-30s 0060936 Contrôleur de fréquence réseau Nombre de sorties relais: 2
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2359208 Dold MK9143N.38 +/-5Hz UH=AC230V tv=0-20s tan=0-30s 0060936 Contrôleur de fréquence réseau Nombre de sorties relais: 2
Description
Surveillance de la fréquence des installations de production et des alimentations locales, surveillance des générateurs, des groupes d'alimentation, etc.
· selon IEC / en 60 255, VDE 0435 partie 303
· surveillance des alimentations de 50 et 60 Hz sur Et sous-fréquence
· surveillance des installations de production propre et des alimentations locales
· mesure précise de la fréquence et temps de réponse rapide
· entrée de mesure résistante aux interférences
· seuils d'alarme réglables séparément pour les fréquences supérieures et inférieures avec des valeurs séparées Sorties relais (1 ou 2 inverseurs chacun)
· indicateurs LED pour tension auxiliaire, fréquence d'entrée, alarme de surfréquence et de sous-fréquence
· largeur de construction 22,5 mm
Ce texte a été traduit par une machine.
· selon IEC / en 60 255, VDE 0435 partie 303
· surveillance des alimentations de 50 et 60 Hz sur Et sous-fréquence
· surveillance des installations de production propre et des alimentations locales
· mesure précise de la fréquence et temps de réponse rapide
· entrée de mesure résistante aux interférences
· seuils d'alarme réglables séparément pour les fréquences supérieures et inférieures avec des valeurs séparées Sorties relais (1 ou 2 inverseurs chacun)
· indicateurs LED pour tension auxiliaire, fréquence d'entrée, alarme de surfréquence et de sous-fréquence
· largeur de construction 22,5 mm
