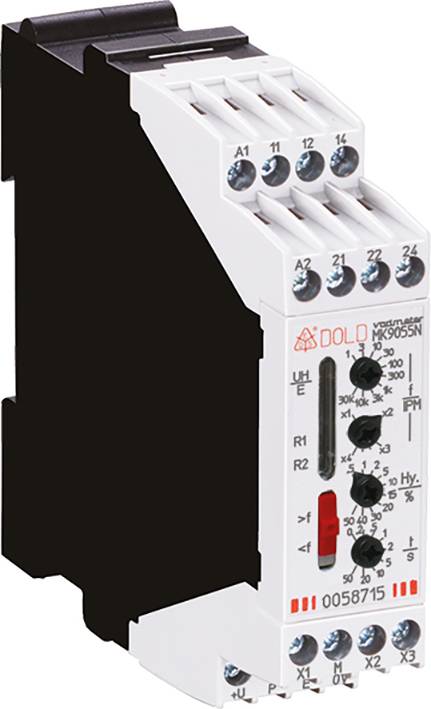

Dold MK9055N.12 1-120.000IPM UH=AC230V+DC24V 0058715 Contrôleur de vitesse de rotation Nombre de sorties relais: 2
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Contrôleur de vitesse de rotation
Nombre de sorties relais
2
Tension de fonctionnement
24 V/DC
230 V/AC
Type
MK9055N.12 1-120.000IPM UH=AC230V+DC24V
Entrées de mesure
Wahlweise Eingang für NAMUR-Sensoren; Universaleingang. für die verschiedensten Sensoren konfigurierbar (PNP. NPN. 2-Draht. Kontakt. Spannung)
Fiche technique (PDF)
Nombre
Total (CHF 275.62 / pièce(s))
CHF 275.62
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
- Protège les personnes, les machines et les biens produits
- Réglage simple et clair de l'appareil
- Entrée universelle, configurable pour les différents capteurs (PNP, NPN, 2 fils, contact, tension)
- Réactif même à faible régime
Caractéristiques techniques
- Temps écoulé entre la mise sous tension de la tension auxiliaire et la mesure : env. 0,4 s (si le temps de dérivation est réglé sur 0)
- Temps de dérivation / temps de surveillance du signal : réglable en continu sur une échelle logarithmique divisée ; tA: 0... 50 s, tS: 0,1... 50 s.
- Sortie de contact (11-12-14, 21-22-24)
- Configuration de contact : 2 inverseurs
- Courant thermique Ith: 4 A.
- Pouvoir de coupure selon AC 15 N/O : 3 A / AC 230 V IEC/en 60947-5-1
- CONTACT NC : 1 A / AC 230 V IEC/EN 60947-5-1
- SELON DC 13 N/O : 1 A / DC 24 V IEC/EN 60947-5-1
- CONTACT NC : 1 A / DC 24 V IEC/EN 60947-5-1
- Durée de vie électrique selon AC 15 à 1 A, AC 230 V : 1,5 x 105 commut. CEI/EN 60947-5-1
- Résistance max. Aux courts-circuits fusible : 4 A GG / GL IEC/en 60947-5-1
- Durée de vie mécanique : ≥ 30 x 106 cycles de commutation
- Sortie de tension analogique (variante /0_5, borne « UA » contre « 0V »)
- Tension de sortie : 0 ... 10 V, linéaire proportionnel à la vitesse/fréquence, aucune galv. Séparation pour l'entrée de mesure et l'alimentation DC 24 V.
- Courant de sortie : 0... 20 ma ou 4... 20 ma, linéaire proportionnel à la vitesse/fréquence, aucune galv. Séparation pour l'entrée de mesure et l'alimentation DC 24 V.
- Type
MK9055N.12 1-120.000IPM UH=AC230V+DC24V
- Type de produit
Contrôleur de vitesse de rotation
- Nombre de sorties relais
2
- Entrées de mesure
Wahlweise Eingang für NAMUR-Sensoren; Universaleingang. für die verschiedensten Sensoren konfigurierbar (PNP. NPN. 2-Draht. Kontakt. Spannung)
- Tension de fonctionnement
24 V/DC
230 V/AC
- Dim.
(L x l x H) 22.5 x 22.5 x 90 mm
- Prof. d'encastr.
97 mm
- Poids
210 g
- Largeur
22.5 mm
- Hauteur
90 mm
- Longueur
22.5 mm
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 2359206 Dold MK9055N.12 1-120.000IPM UH=AC230V+DC24V 0058715 Contrôleur de vitesse de rotation Nombre de sorties relais: 2
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2359206 Dold MK9055N.12 1-120.000IPM UH=AC230V+DC24V 0058715 Contrôleur de vitesse de rotation Nombre de sorties relais: 2
Description
· selon IEC/en 60 255-1
· détection de survitesse ou de sous-régime / arrêt (fonction commutable)
· plage de réglage large 1... 120 000 IPM ou 0,15... 20 000 Hz (10 plages chacune)
· entrée au choix pour capteurs NAMUR avec surveillance de capteur et de ligne Circuit ouvert et court-circuit
· hystérésis réglable 0,5... 50 %
· temps de dérivation réglable 0...50 s, avec contact externe
· surveillance réglable pour un signal d'entrée manquant en fonction de la surfréquence; utilisable comme seuil d'arrêt supplémentaire
· programmable par bornes :
Temporisation d'alarme de 0... 100 s
Mémorisation des alarmes ou réinitialisation automatique
· indicateurs LED pour tension auxiliaire, entrée de mesure et relais de sortie; LED supplémentaire pour la ligne /
· erreur de capteur en cas d'entrée NAMUR
· tensions auxiliaires AC 230 V et DC 24 V in D'un appareil
· 2 inverseurs, principe du courant de repos (le relais chute en cas d'alarme)
· principe du courant de travail sur demande
· au choix avec sortie analogique, proportionnelle à la vitesse de rotation
· variante d'appareil avec 2 seuils de fréquence et relais de sortie commandés séparément pour Pour les vitesses inférieures et excessives, voir MK 9055N/5_
· largeur de construction 22,5 mm
Ce texte a été traduit par une machine.
