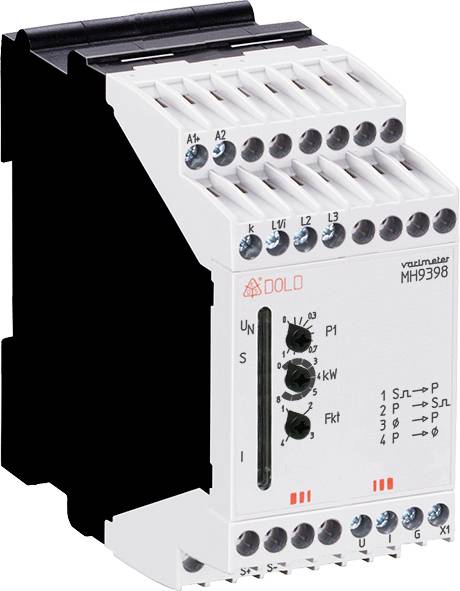

Dold MH9398.11 AC12-230V UH=AC230V AC10A 0066140 Transducteur de puissance active 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Transducteur de puissance active
Type
MH9398.11 AC12-230V UH=AC230V AC10A
Dim.
(L x l x H) 97 x 45 x 90 mm
Connexion
borne à vis
Signal de sortie (tension)
0 … 10 V und 2 … 10 V
Fiche technique (PDF)
Nombre
Total (CHF 434.74 / pièce(s))
CHF 434.74
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Transmetteur de puissance active
- Utilisation polyvalente grâce aux sorties relais et analogiques
- Détection fiable des surcharges grâce à la mesure de la puissance active
- Pour une plus longue durée de vie de vos entraînements électriques
- Maintenance préventive
- Localisation plus rapide des erreurs
Caractéristiques techniques
- COURANT NOMINAL EN : AC 10 A.
- Plage de mesure : AC 100 ma... 10 A
- Capacité de surcharge
- Durée : 16 A
- Brièvement < 10 s : max. 25 A
- La surcharge dans la plage de courant est indiquée par le clignotement rapide des LED.
- Fréquence nominale : 50/60 Hz
- Gamme de fréquences : 45... 400 Hz
- Valeur de réponse : 0 ... 2,4 kW réglable sur l'échelle de la valeur absolue
- réglage
- Plage : 8 plages 0... 2,4 kW
- REL : réglage fin 0... 0,3 kW
- Précision de mesure
- (En % de la valeur de réglage) : ± 4 %
- hystérèse
- (En % de la valeur de réglage) : < 4 %
- Temps de réaction : < 350 ms.
- Pont de sortie : fixe 500 ms.
- Configuration de contact : 1 inverseur
- Courant thermique Ith: 4 A pouvoir de coupure selon AC 15 : contact NO : 3 A / AC 230 V IEC/en 60947-5-1
- CONTACT NC : 1 A / AC 230 V IEC/EN 60947-5-1
- SELON DC 13 : 1 A / DC 24 V IEC/EN 60947-5-1
- Durée de vie électrique à 3 A, AC 230 V cos ϕ = 1 : 2 x 105 cycles de commutation IEC/en 60947-5-1
- Résistance max. Aux courts-circuits Fusible fusible : 4 A GG / GL IEC/en 60947-5-1
- Durée de vie mécanique : 30 x 106 cycles de commutation
- Type
MH9398.11 AC12-230V UH=AC230V AC10A
- Type de produit
Transducteur de puissance active
- Dim.
(L x l x H) 97 x 45 x 90 mm
- Connexion
borne à vis
- Signal de sortie (tension)
0 … 10 V und 2 … 10 V
- Signal de sortie (Courant)
0 … 20 mA und 4 … 20 mA
- Tension de fonctionnement
230 V/AC (max)
- Tension de fonctionnement max.
230 V/AC
- Signal d'entrée (Courant)
AC 100 mA ... 10 A
- Contenu
1 pc(s)
- Configuration
Interrupteur DIP
- Largeur
45 mm
- Hauteur
90 mm
- Longueur
97 mm
- Température ambiante max.
+60 °C
- Température ambiante min.
-20 °C
- Tension d'alimentation (num.)
230 V/AC
- Tension d'alimentation U(B)
AC12-230V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 2361002 Dold MH9398.11 AC12-230V UH=AC230V AC10A 0066140 Transducteur de puissance active 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2361002 Dold MH9398.11 AC12-230V UH=AC230V AC10A 0066140 Transducteur de puissance active 1 pc(s)
Description
Le transmetteur de puissance active MH 9398 de la famille VARIMETER surveille de manière fiable la consommation de puissance active des consommateurs électriques monophasés. Le réglage de la valeur de réponse s'effectue simplement à l'aide de 2 commutateurs rotatifs. En cas de dépassement de la valeur limite définie, le relais de sortie s'enclenche. 2 sorties analogiques séparées galvaniquement sont également disponibles. La valeur actuelle de la puissance active peut être interrogée par l'intermédiaire de celle-ci. Les LED indiquent la tension auxiliaire appliquée et l'état de commutation du relais de sortie.
Le transmetteur de puissance active est adapté pour la surveillance d'entraînements électriques industriels monophasés avec charge moteur variable et d'autres consommateurs monophasés.
· selon IEC/en 60255-1
· méthode de mesure : mesure de la puissance active / wattmètre
· détection de surcharge
· signaux analogiques séparés galvaniquement de - 0 … 20 Ma et 0 … 10 V ou - 4 20 ma et 2 … 10 V.
· valeur de réponse réglable
· hystérésis fixe
· monophasé
· affichage LED pour la tension auxiliaire et la position du contact
· principe du courant de repos
· largeur de construction 45 mm
