Name: Dold 0065424 UG6960.04PS/100/61 DC24V 300s Relais temporisé multifonction 24 V/DC 1 pc(s) Plage temporelle: 300 - 300 s
Brand: Dold
SKU: 2359201
Availability: BackOrder

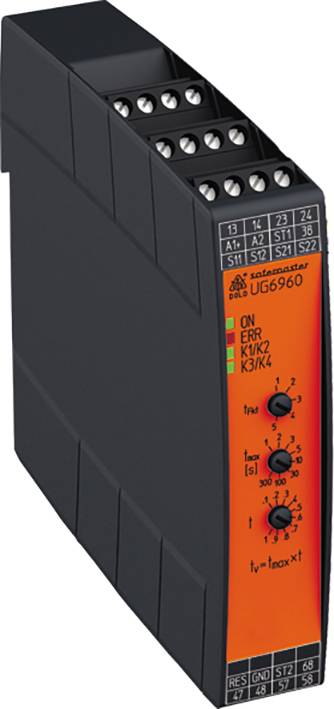

Relais de sécurité industriel avec boîtier noir et façade avant orange, montrant diverses LED d'état et un bouton rotatif.

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Relais temporisé

Modèle

multifonction

Fonctions

Temporisé à la mise sous tension et à la coupure avec contact de commande

Temporisé à la mise sous tension et à la coupure

Générateur d'horloge

Clignotant symétrique

Glissant à l'enclenchement et au déclenchement

Relais à impulsion au déclenchement

Emetteur d'impulsions

Convertisseur d'impulsions

Relais à impulsion d'enclenchement

Tension de fonctionnement

24 V/DC

Fiche technique (PDF)

Total (CHF 544.95 / pièce(s))

CHF 544.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Disponible uniquement pour les clients professionnels inscrits

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Barrière photoélectrique, arrêt d'urgence, tapis de commutation, porte de protection, deux mains
Fréquence de commutation admissible contacts instantanés : max. 1800 cycles de commutation / h
Contacts temporisés : max. 360 cycles / h
Résistance aux courts-circuits
Max. Fusible fusible : 6 A GG / GL IEC/en 60947-5-1

Type d'emballage: Piece

Type de produit: Relais temporisé

Type: UG6960.04PS/100/61 DC24V 300s

Modèle: multifonction

Connexion: borne à vis

Fonctions: Temporisé à la mise sous tension et à la coupure avec contact de commande
Temporisé à la mise sous tension et à la coupure
Générateur d'horloge
Clignotant symétrique
Glissant à l'enclenchement et au déclenchement
Relais à impulsion au déclenchement
Emetteur d'impulsions
Convertisseur d'impulsions
Relais à impulsion d'enclenchement

Tension de fonctionnement: 24 V/DC

Tension de fonctionnement max.: 24 V/DC

Tension de fonctionnement: 24 V/DC (max)

Type de contact: 4 NO (T)

Matériau du contact: AgNi

Tension de contact (max.): 230 V/AC

Courant de commutation (max.): 8 A

Plage temporelle (min.): 300 s

Plage temporelle (max.): 300 s

Plage(s) de temporisation: 300 s

Température min.: -25 °C

Température max.: 60 °C

: IP20
IP40

Durée de vie électrique: A 5 A, AC 230 V cos j = 1 : > 1,5 x 10⁵ cycles de commutation

Durée de vie mécanique: 1 x 10⁸ cycles de commutation

Largeur: 22.5 mm

Hauteur: 110 mm

Profondeur: 120.3 mm

Dim.: (l x H x P) 22.5 x 110 x 120.3 mm

Contenu: 1 pc(s)

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2359201 Dold 0065424 UG6960.04PS/100/61 DC24V 300s Relais temporisé multifonction 24 V/DC 1 pc(s) Plage temporelle: 300 - 300 s

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2359201 Dold 0065424 UG6960.04PS/100/61 DC24V 300s Relais temporisé multifonction 24 V/DC 1 pc(s) Plage temporelle: 300 - 300 s

Description

Le relais de temporisation de sécurité multifonction UG 6960 sert à protéger les personnes et les machines en déconnectant et en interrompant un circuit de sécurité. Cette opération s'effectue avec la fonction de temporisation réglée sur l'appareil. Il suffit de régler une fonction de temporisation sélectionnable à partir de 5 et de la terminer à l'aide du commutateur rotatif. Les temps de temporisation définis sont sécurisés sur toute la plage de temps. Le relais de temporisation de sécurité UG 6961 est disponible avec différentes fonctions de sécurité et possède des contacts temporisés sécurisés.

· Correspond à
Niveau de performance (PL) e et catégorie 4 selon en ISO 13849-1
LIMITE D'EXIGENCE SIL (SIL CL) 3 · Conforme à IEC/en 62061
Safety Integrity Level : SIL 3 · Conforme aux normes IEC/en 61508 et IEC/en 61511
· Conforme à la norme en 50156-1 pour les installations de combustion
· Détection de raccordement au niveau du bouton on
· Activation via le bouton on ou la fonction on automatique
· Avec ou sans détection de fin de section
· Structure à 2 canaux
· Contacts de sortie guidés
· Sortie : 2 contacts d'urgence et 2 contacts NO temporisé
· 1 sortie à semi-conducteurs pour contacts instantanés ; 1 sortie à semi-conducteurs pour contacts temporisés
· Affichage LED tension de fonctionnement, fonction de sécurité, temporisation et erreur
· Largeur totale : 22,5 mm

Ce texte a été traduit par une machine.
