Name: Dold 0062073 MK7830N.82 AC/DC24V+AC230V 0,02s-9999h Relais temporisé multifonction 24 V/AC, 24 V/DC, 230 V/AC 1 pc(s) Pl
Brand: Dold
SKU: 2359213
Availability: BackOrder

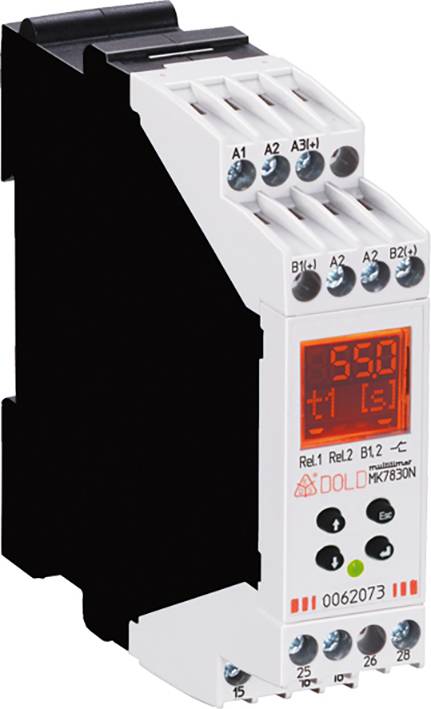

Un dispositif de relais électronique blanc avec un affichage numérique indique ''t1 (s) 550'. L'appareil possède plusieurs connexions en haut et en bas.

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Relais temporisé

Modèle

multifonction

Fonctions

Temporisé à la mise sous tension et à la coupure avec contact de commande

Temporisé à la mise sous tension et à la coupure

Générateur d'horloge

Clignotant symétrique

Glissant à l'enclenchement et au déclenchement

Relais à impulsion au déclenchement

Emetteur d'impulsions

Convertisseur d'impulsions

Relais à impulsion d'enclenchement

Tension de fonctionnement

24 V/AC

24 V/DC

230 V/AC

Fiche technique (PDF)

Total (CHF 241.95 / pièce(s))

CHF 241.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Disponible uniquement pour les clients professionnels inscrits

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Toujours le relais temporisé correct sur le roulement
Plus d'espace dans l'armoire de commande grâce à 2 relais multi-fonctions dans un boîtier
Temps précis grâce au réglage numérique

Caractéristiques techniques

Fréquence de commutation autorisée : 36000 cycles / h
Résistance aux courts-circuits
Max. Fusible fusible : 4 A GG / GL IEC/en 60947-5-1

Type d'emballage: Piece

Type de produit: Relais temporisé

Type: MK7830N.82 AC/DC24V+AC230V 0,02s-9999h

Modèle: multifonction

Connexion: borne à vis

Fonctions: Temporisé à la mise sous tension et à la coupure avec contact de commande
Temporisé à la mise sous tension et à la coupure
Générateur d'horloge
Clignotant symétrique
Glissant à l'enclenchement et au déclenchement
Relais à impulsion au déclenchement
Emetteur d'impulsions
Convertisseur d'impulsions
Relais à impulsion d'enclenchement

Tension de fonctionnement: 24 V/AC
24 V/DC
230 V/AC

Tension de fonctionnement min.: 24 V

Tension de fonctionnement max.: 230 V

Tension de fonctionnement: 24 - 230 V

Type de contact: 2 inverseurs (RT)

Matériau du contact: AgNi

Tension de contact (max.): 230 V/AC

Courant de commutation (max.): 4 A

Plage temporelle (min.): 0.02 s

Plage temporelle (max.): 9999 h

Température min.: 0 °C

Température max.: +55 °C

: IP20
IP40

Durée de vie électrique: Selon AC 15 à 1 A, AC 230 V : 1,5 x 10⁵commut. CEI/EN 60947-5-1

Durée de vie mécanique: 1 x 10⁸ cycles de commutation

Largeur: 22.5 mm

Hauteur: 90 mm

Profondeur: 99 mm

Dim.: (l x H x P) 22.5 x 90 x 99 mm

Contenu: 1 pc(s)

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2359213 Dold 0062073 MK7830N.82 AC/DC24V+AC230V 0,02s-9999h Relais temporisé multifonction 24 V/AC, 24 V/DC, 230 V/AC 1 pc(s) Pl

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2359213 Dold 0062073 MK7830N.82 AC/DC24V+AC230V 0,02s-9999h Relais temporisé multifonction 24 V/AC, 24 V/DC, 230 V/AC 1 pc(s) Pl

Description

Le MK 7830N est le module de minuterie idéal pour les tâches de commande dépendant du temps dans l'industrie. La configuration simple et facile à utiliser permet une adaptation optimale à l'application. Le relais d'affichage multifonction est également idéal pour les travaux d'entretien et d'entretien, car il peut remplacer les relais temporisés avec différentes fonctions et plages de temps.

· Selon IEC/en 61 812-1
· Relais d'affichage multifonction réglable numériquement
· Fonctions réglables pour chaque relais de sortie :
OFF (OFF)
Contact instantané (on)
Retard de réponse (AV)
Fonction d'essuie-glace (EW)
Générateur d'impulsions retardé avec réglage de la longueur d'impulsion (IE)
Horloge, début avec impulsion (TI)
Horloge, début avec pause (TP)
Retard de retombée (RV)
Transmetteur d'impulsions (IF)
Fonction de coupure d'essuie-glace (AW)
Fonction marche/arrêt (EW/AW)
Délai de réponse et de retour (AV/RV)
Relais de sortie 2 commute comme relais de sortie 1 (R2 = R1)
· VERSION 2 TENSIONS AC 230 V + AC/DC 24 V.
· 2 temps de changement t1 et t2 de 0,02 s... 9999 h réglable séparément
· Affichage LED pour l'état de l'appareil
· Largeur de construction 22,5 mm
