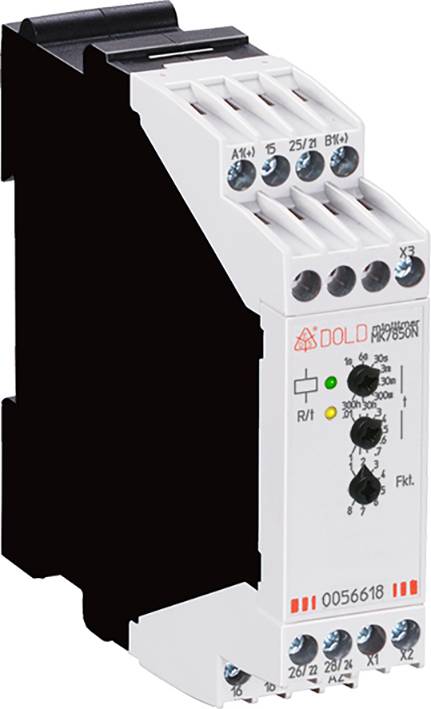

Dold 0054052 MK7850N.82/500/61 AC/DC12-240V Relais temporisé multifonction 12 V/AC, 12 V/DC, 240 V/AC 1 pc(s) Plage temp
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Relais temporisé
Modèle
multifonction
Fonctions
Temporisé à la mise sous tension et à la coupure avec contact de commande
Temporisé à la mise sous tension et à la coupure
Générateur d'horloge
Clignotant symétrique
Glissant à l'enclenchement et au déclenchement
Relais à impulsion au déclenchement
Emetteur d'impulsions
Tension de fonctionnement
12 V/AC
12 V/DC
240 V/AC
Fiche technique (PDF)
Nombre
Total (CHF 194.22 / pièce(s))
CHF 194.22
excl. TVA
Livraison gratuite
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
- Jusqu'à 10 fonctions dans un seul appareil
- Stockage simplifié
- Flexibilité accrue
- Réglage rapide et précis des longues durées
Caractéristiques techniques
- Possibilité de raccordement pour 2 télécommandes (t1 et t2)
- 1 inverseur à prégraver comme contact instantané
- Fréquence de commutation autorisée : 36000 cycles / h
- Résistance aux courts-circuits
- Max. Fusible fusible : 4 A GG / GL IEC/en 60947-5-1
- Type d'emballage
Piece
- Type de produit
Relais temporisé
- Type
MK7850N.82/500/61 AC/DC12-240V
- Modèle
multifonction
- Connexion
borne à vis
- Fonctions
Temporisé à la mise sous tension et à la coupure avec contact de commande
Temporisé à la mise sous tension et à la coupure
Générateur d'horloge
Clignotant symétrique
Glissant à l'enclenchement et au déclenchement
Relais à impulsion au déclenchement
Emetteur d'impulsions
- Tension de fonctionnement
12 V/AC
12 V/DC
240 V/AC
- Tension de fonctionnement min.
12 V
- Tension de fonctionnement max.
240 V
- Tension de fonctionnement
12 - 240 V
- Type de contact
2 inverseurs (RT)
- Matériau du contact
AgNi
- Tension de contact (max.)
230 V/AC
- Courant de commutation (max.)
4 A
- Plage temporelle (min.)
0.02 s
- Plage temporelle (max.)
300 h
- Température min.
0 °C
- Température max.
+60 °C
IP20
IP40
- Durée de vie électrique
Selon AC 15 à 1 A, AC 230 V : 1,5 x 105 commut. CEI/EN 60947-5-1
- Durée de vie mécanique
≥ 1 x 106cycles de commutation
- Largeur
22.5 mm
- Hauteur
90 mm
- Profondeur
97 mm
- Dim.
(l x H x P) 22.5 x 90 x 97 mm
- Contenu
1 pc(s)
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 2359234 Dold 0054052 MK7850N.82/500/61 AC/DC12-240V Relais temporisé multifonction 12 V/AC, 12 V/DC, 240 V/AC 1 pc(s) Plage temp
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2359234 Dold 0054052 MK7850N.82/500/61 AC/DC12-240V Relais temporisé multifonction 12 V/AC, 12 V/DC, 240 V/AC 1 pc(s) Plage temp
Description
Commandes dépendant du temps pour les applications industrielles et ferroviaires.
· Selon IEC/en 61 812-1
· 8 fonctions réglables par commutateur rotatif :
Retard de réponse (AV)
Fonction d'essuie-glace (EW)
Transmetteur d'impulsions retardé (IE)
Fonction clignotant, début avec impulsion (BI)
Retard de retombée (RV)
Transmetteur d'impulsions (IF)
Fonction de coupure d'essuie-glace (AW)
Délai de réponse et de retour (AV/RV)
· 8 plages de temps de 0,02 s... 300 h réglable par interrupteur rotatif
· Plage de tension AC/DC 12 ... 240 V
· Avec interruption de temps / addition de temps dans toutes les fonctions
· Peut être commandé avec des interrupteurs de proximité à deux fils
· 2 inverseurs, dont un peut être programmé comme contact instantané
· Indicateurs LED pour l'alimentation en tension, la position du contact et le déroulement du temps
· Raccordement de conducteur : également 2 torons de 1,5 mm2 avec manchon et collier en plastique, ou 2 x 2,5 mm2 massifs DIN 46 228-1/-2/-3/-4
· Largeur de construction 22,5 mm
· Avec deuxième réglage de l'heure t2 pour les fonctions
Horloge, début avec impulsion (TI) ou pause (TP)
En raison de la possibilité de réglage séparé de l'impulsion et
La fonction de clignotement peut être utilisée comme générateur d'horloge.
Fonction marche/arrêt (EW/AW)
Délai de réponse et de retour (AV/RV)
Générateur d'impulsions (IE) et réglage de la longueur d'impulsion
· Possibilité de raccordement pour 2 télécommandes
Ce texte a été traduit par une machine.
· Selon IEC/en 61 812-1
· 8 fonctions réglables par commutateur rotatif :
Retard de réponse (AV)
Fonction d'essuie-glace (EW)
Transmetteur d'impulsions retardé (IE)
Fonction clignotant, début avec impulsion (BI)
Retard de retombée (RV)
Transmetteur d'impulsions (IF)
Fonction de coupure d'essuie-glace (AW)
Délai de réponse et de retour (AV/RV)
· 8 plages de temps de 0,02 s... 300 h réglable par interrupteur rotatif
· Plage de tension AC/DC 12 ... 240 V
· Avec interruption de temps / addition de temps dans toutes les fonctions
· Peut être commandé avec des interrupteurs de proximité à deux fils
· 2 inverseurs, dont un peut être programmé comme contact instantané
· Indicateurs LED pour l'alimentation en tension, la position du contact et le déroulement du temps
· Raccordement de conducteur : également 2 torons de 1,5 mm2 avec manchon et collier en plastique, ou 2 x 2,5 mm2 massifs DIN 46 228-1/-2/-3/-4
· Largeur de construction 22,5 mm
· Avec deuxième réglage de l'heure t2 pour les fonctions
Horloge, début avec impulsion (TI) ou pause (TP)
En raison de la possibilité de réglage séparé de l'impulsion et
La fonction de clignotement peut être utilisée comme générateur d'horloge.
Fonction marche/arrêt (EW/AW)
Délai de réponse et de retour (AV/RV)
Générateur d'impulsions (IE) et réglage de la longueur d'impulsion
· Possibilité de raccordement pour 2 télécommandes
Ce texte a été traduit par une machine.
