Name: Dold 0052778 BC7935N.81 AC/DC24-240V 0,05S-300H. Relais temporisé multifonction 12 V/AC, 12 V/DC, 240 V/AC 1 pc(s) Plage
Brand: Dold
SKU: 2359262
Availability: SoldOut

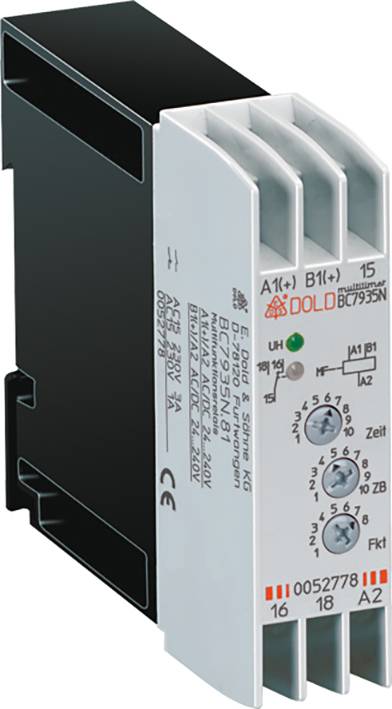

Relais électronique temporisé avec réglages de délai et plages de tension. Le nom de marque et les caractéristiques techniques sont visibles.

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Relais temporisé

Modèle

multifonction

Fonctions

Temporisé à la mise sous tension et à la coupure avec contact de commande

Temporisé à la mise sous tension et à la coupure

Générateur d'horloge

Glissant à l'enclenchement et au déclenchement

Emetteur d'impulsions

Générateur d'impulsions

Tension de fonctionnement

12 V/AC

12 V/DC

240 V/AC

Fiche technique (PDF)

Total (CHF 129.95 / pièce(s))

CHF 139.95

-7 %

CHF 129.95

Prix TVA incl.

uniquement CHF 15.00

Disponible uniquement pour les clients professionnels inscrits

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Fréquence de commutation autorisée : 36000 cycles / h
Résistance aux courts-circuits
Max. Fusible fusible : 4 A GG / GL IEC/en 60947-5-1

Type d'emballage: Piece

Type de produit: Relais temporisé

Type: BC7935N.81 AC/DC24-240V 0,05S-300H.

Modèle: multifonction

Connexion: borne à vis

Fonctions: Temporisé à la mise sous tension et à la coupure avec contact de commande
Temporisé à la mise sous tension et à la coupure
Générateur d'horloge
Glissant à l'enclenchement et au déclenchement
Emetteur d'impulsions
Générateur d'impulsions

Tension de fonctionnement: 12 V/AC
12 V/DC
240 V/AC

Tension de fonctionnement min.: 12 V

Tension de fonctionnement max.: 240 V

Tension de fonctionnement: 12 - 240 V

Type de contact: 2 inverseurs (RT)

Matériau du contact: AgNi

Tension de contact (max.): 230 V/AC

Courant de commutation (max.): 4 A

Plage temporelle (min.): 0.05 s

Plage temporelle (max.): 300 h

Température min.: 0 °C

Température max.: +60 °C

: IP20
IP40

Durée de vie électrique: Selon AC 15 à 1 A, AC 230 V : 1,5 x 10⁵commut. CEI/EN 60947-5-1

Durée de vie mécanique: ≥ 1 x 10⁶cycles de commutation

Largeur: 22.5 mm

Hauteur: 84 mm

Profondeur: 97 mm

Dim.: (l x H x P) 22.5 x 84 x 97 mm

Contenu: 1 pc(s)

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2359262 Dold 0052778 BC7935N.81 AC/DC24-240V 0,05S-300H. Relais temporisé multifonction 12 V/AC, 12 V/DC, 240 V/AC 1 pc(s) Plage

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2359262 Dold 0052778 BC7935N.81 AC/DC24-240V 0,05S-300H. Relais temporisé multifonction 12 V/AC, 12 V/DC, 240 V/AC 1 pc(s) Plage

Description

Commandes dépendant du temps.

· Selon IEC/en 61 812-1
· 8 fonctions réglables par commutateur rotatif :
Av - temps de réponse
EW - fonction d'essuie-glace
IE - générateur d'impulsions retardé
BE - horloge, début avec impulsion
RV - retard de retombée
Convertisseur d'impulsions IF
AW - fonction d'essuie-glace
Av/RV - délai de réponse/de retour
· Avec 10 plages de temps jusqu'à 300 h réglables par interrupteur rotatif
· Ajout de temps via entrée de commande B1 pour les fonctions AV, EW, IE, BE
· AC/DC 24 ... 240 V
· Avec 1 inverseur
· Indicateurs LED pour l'alimentation en tension et la position de contact,
· Affichage clignotant pour le déroulement de l'heure
· Raccordement conducteur : également 2 x conducteurs de 1,5 mm2 avec manchon et
· Collier en plastique DIN 46 228-1/-2/-3/-4 ou
· 2 x torons 2,5 mm2 avec manchon DIN 46 228-1/-2/-3
· Largeur de construction 22,5 mm

Ce texte a été traduit par une machine.
