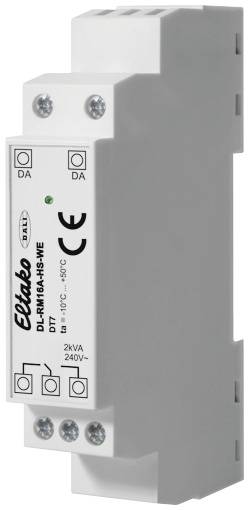

DL-RM16A-HS-WE Eltako Actionneur de commutation profilé Puissance de coupure (max.) 2000 W

Module pour commander un contact de relais via le bus DALI (DT7) pour rail DIN-en 60715 TH35. 98 x 17,5x56 mm. Indice de protection IP20 Consommation de courant DALI 2,7mA. Module de relais compact pour le pilotage direct de charges de 230 V AC via DALI. L'intégration simple de charges sans entrée DALI dans un circuit DALI, les charges peuvent être activées et désactivées via des commandes DALI. La fonction de l'appareil est conforme à la norme pour la fonction de commutation de type 7 DALI (à partir du firmware 2.0). Comportement réglable pour Power-Up et pour la suppression de l'alimentation du bus. L'alimentation du DALI-RM16 s'effectue via le bus DALI, aucune alimentation supplémentaire n'est nécessaire. Mise en marche au passage à zéro. Limitation de courant d'appel intégrée, particulièrement adaptée pour les charges avec courant d'appel très Hohem (>100A). L'interface représente un abonné sur le bus et est adressable en conséquence. Configuration via logiciel PC DALI cockpit. Fonctions DALI et jeu d'instructions : le DALI-RM16 offre la possibilité de raccorder des charges au bus DALI et de les allumer et les éteindre. Le DALI-RM16 est un appareil de commande pour les charges non réglables, basé sur la spécification DALI IEC 62386-208 (type d'appareil 7). Ainsi, la caractéristique de commutation est déterminée par la comparaison du niveau de puissance de la lampe virtuelle (VDAP) avec 4 seuils de commutation. Le niveau de puissance de la lampe virtuelle (VDAP) correspond à la valeur de variation d'un ballast DALI et est soumis aux caractéristiques correspondantes (limitation par MINLEVEL et MAXLEVEL, vitesse de variation par fadetime et faderate). Pour chaque sens de variation, il existe 2 seuils de commutation utilisés pour la comparaison avec le niveau de puissance de la lampe virtuelle. Seul le seuil de commutation valide pour la direction de variation virtuelle actuelle est évalué. Un seuil avec la valeur MASK est inactif et n'est pas utilisé pour la comparaison. Le chargement permet de réaliser des retards d'activation et de désactivation. Le DALI-RM16 est alimenté par le bus DALI. Le comportement du relais en cas de défaillance de l'alimentation du bus est configurable via le niveau de défaillance du système (pas de changement, marche ou arrêt, réglage départ usine : on). Le comportement de mise en marche après l'installation de l'alimentation du bus peut être réglé via le PowerOnLevel.

Ce texte a été traduit par une machine.
