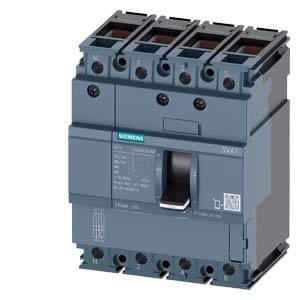

Disjoncteur Siemens 3VA1010-4ED46-0AA0 Plage de réglage (courant): 100 - 100 A Tension de contact (max.): 690 V/AC (l x
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Disjoncteur
Valeur du courant d'appel (max.)
100 A
Connexion
borne
Type d'emballage
Piece
Type
3VA1010-4ED46-0AA0
Fiche technique (PDF)
Nombre
Total (CHF 399.58 / pièce(s))
CHF 399.58
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Disjoncteur 3VA1010-4ED46-0AA0 Siemens
Notre service pour vous
Caractéristiques techniques
- Type d'emballage
Piece
- Type de produit
Disjoncteur
- Type
3VA1010-4ED46-0AA0
- Plage de réglage du courant (min.)
100 A
- Valeur du courant d'appel (max.)
100 A
- Plage de réglage (courant)
100 - 100 A
- Nombre de pôles
4 pôles
- Tension de contact (max.)
690 V/AC
- Adapté pour série
Siemens série 3VA
- Convient pour marque
Siemens
- Type de montage
installation fixe
- Température min.
-25 °C
- Température max.
+70 °C
- Classe de capacité de coupure
S
- Type du déclencheur à maximum de courant
TM210
- Connexion
borne
IP40
- Profondeur
70 mm
- Largeur
101.6 mm
- Hauteur
130 mm

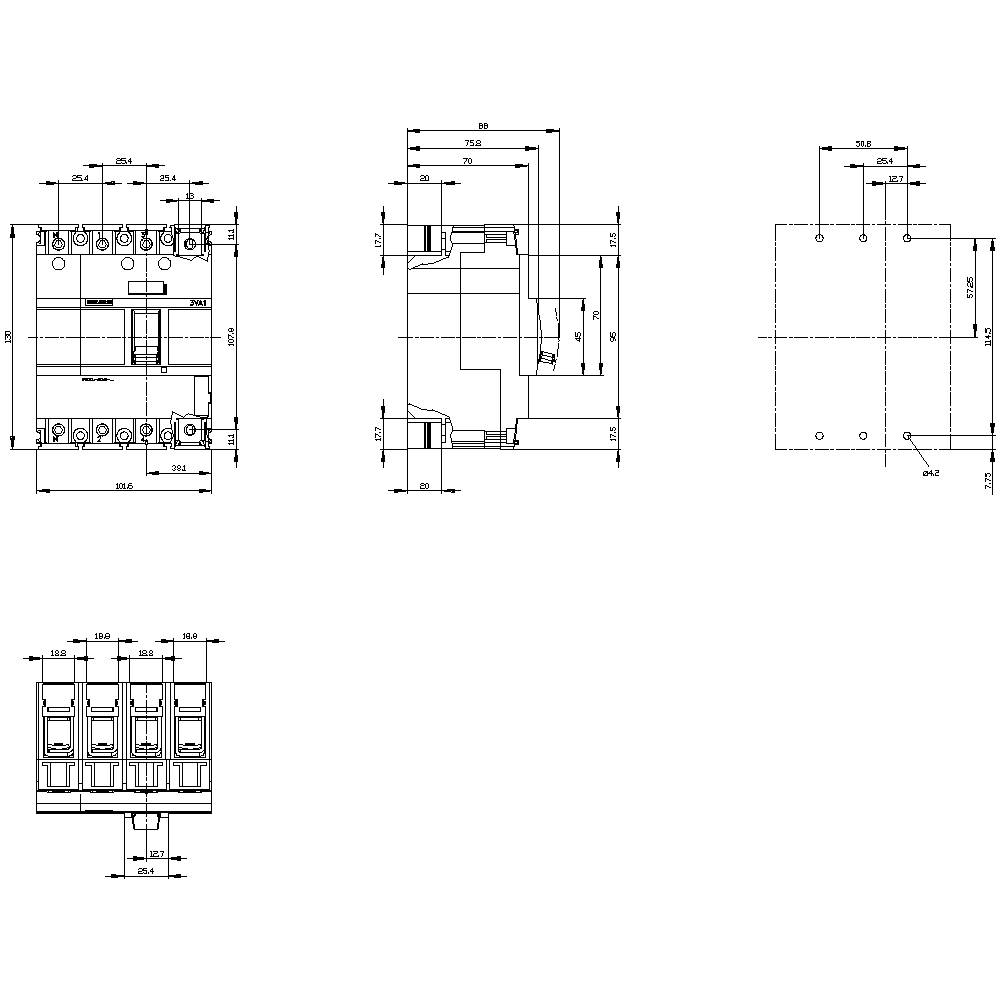

- Dim.
(l x H x P) 101.6 x 130 x 70 mm
- Contenu
1 pc(s)
- Conforme à la norme RoHS
oui
0
0
100 A
4
100-100 A
0
690-690 V
25 W
IP40
Front side
FAUX
Frame clamp
Rocker lever
36 kA
VRAI
FAUX
FAUX
Built-in device fixed built-in technique
VRAI
VRAI
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 1736957 Disjoncteur Siemens 3VA1010-4ED46-0AA0 Plage de réglage (courant): 100 - 100 A Tension de contact (max.): 690 V/AC (l x
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1736957 Disjoncteur Siemens 3VA1010-4ED46-0AA0 Plage de réglage (courant): 100 - 100 A Tension de contact (max.): 690 V/AC (l x
Description
Interrupteur de puissance 3VA1 IEC Frame 100 classe de pouvoir de coupure du disjoncteur S Icu = 36kA @ 415V 4 pôles, protection de votre TM210, FTFM, protection contre la surcharge ir dans=100A=100A fixe de protection contre les courts-circuits II = 10 x dans le conducteur N déprotégé, bornes de raccordement compact 3VA1 pour protection de votre matériel. Interrupteur de puissance de la Compact 3VA de Siemens comme élément important de l'SENTRON composants pour des applications industrielles ainsi que pour les applications dans la plage d'infrastructure offrent des installations efficace -, kit de démarrage et protection du moteur contre la surcharge et contre la déconnexion sûre en cas de court-circuit. Interrupteur de puissance de la Compact 3VA vous de nouvelles normes en matière de flexibilité et de diversité d'accessoires modulaire. Accessoires uniforme pour plusieurs tailles de toutes les séries du commutateur de puissance compact 3VA1 et 3VA2. Cette variante du commutateur de puissance compact 3VA se distingue surtout par : 1. Forme compacte. 2. Disponible comme variante pour protection de 3. En fonction de la taille de construction : 1 à 4 pôles de modèles. 4ème En fonction de la taille de construction : puissance de coupure de 16 kA ... 70 kA à 415 V pour interrupteur à 3 ou 4 pôles et 36 kA à 240 V pour interrupteur 1 pôles. 5. Montage dans un montage fixe et la technique de la connexion est possible. 6. La série dispose d'un déclencheur thermique magnétique contre les surintensités. 7. Convient pour AC et DC. 8. Système modulaire et facile à monter accessoires interne avec de multiples fonctions. 9. Semelle intérieure plate-forme d'accessoires de toutes les compact 3VA. www.siemens.fr/3 VA. Siemens propose une infrastructure électrique sûre et efficace dans les bâtiments et l'industrie un portefeuille bien pensée de la protection et de commutation, de mesure et appareils de surveillance, systèmes de distribution ainsi que des interrupteurs et prises de courant.
