Disjoncteur Siemens 3RV2421-4DA15 1 NF (R), 1 NO (T) Plage de réglage (courant): 18 - 25 A Tension de contact (max.): 69

Un interrupteur électrique de Siemens en vue latérale. L'interrupteur affiche 'ON' et comporte plusieurs connexions à vis en haut.

Photo non contractuelle

Représentation d'un armoire électrique ouverte à côté d'une vitre de fenêtre couverte de pluie, derrière laquelle on aperçoit une machine industrielle.

Le diagramme montre les accessoires pour disjoncteurs : contacts auxiliaires, déclencheurs de surtension, contact de signalisation, séparateur et bloc de bornes.

Mise à la terre à gauche connecte le transformateur à droite. Connexion via interrupteur et éléments de protection T1, T2, T3. Ligne triphasée.

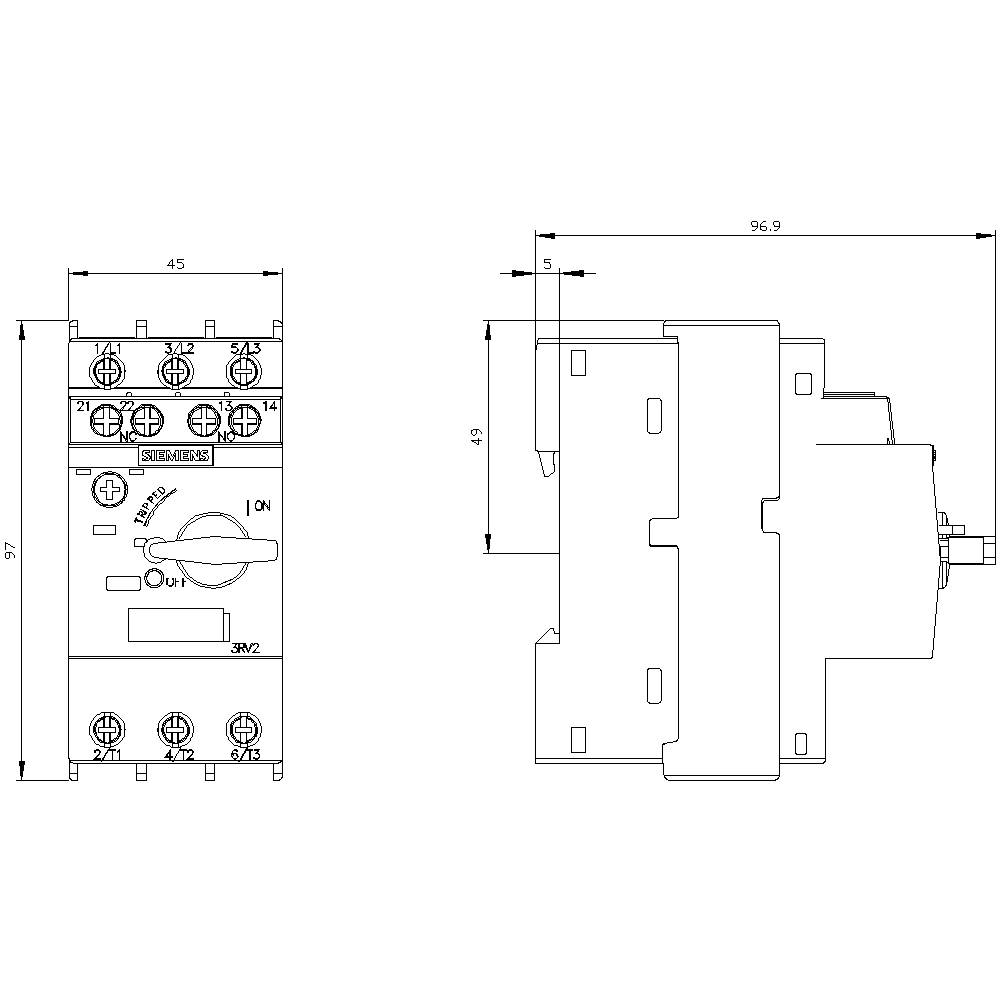

Dessin technique d'un appareil électrique avec dimensions : largeur 45 mm, hauteur 97 mm, profondeur 49 mm. Vue latérale droite.

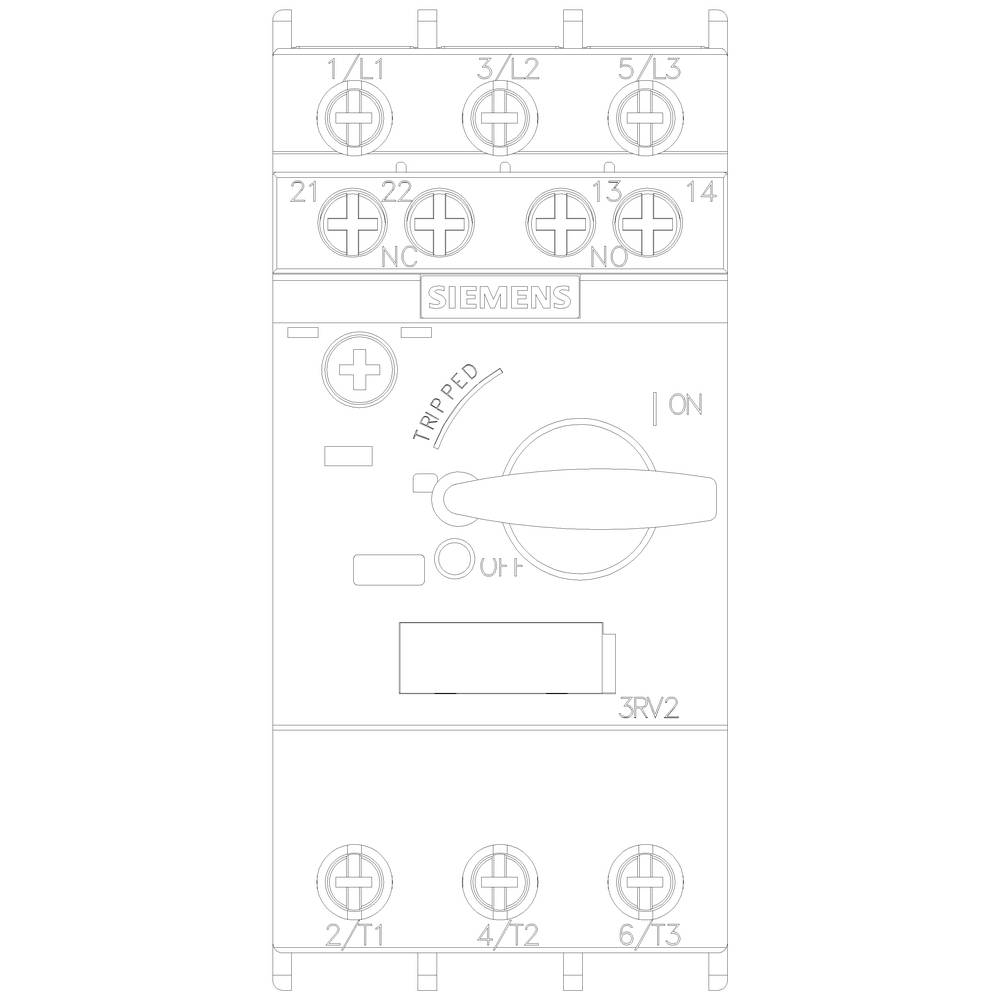

Appareil de commutation avec commutateur rotatif montre un mécanisme de commutation sur un appareil électrique de Siemens avec différents points de connexion.

1/6

Photo non contractuelle

Type de produit

Disjoncteur

Valeur du courant d'appel (max.)

25 A

Type de contact

1 NF (R)

1 NO (T)

Connexion

raccord à vis

Type

3RV2421-4DA15

Fiche technique (PDF)

Livraison le mer. 4 novembre

Nombre

pièce(s)

Total (CHF 149.81 / pièce(s))

CHF 149.81

excl. TVA

uniquement CHF 18.57

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Disjoncteur

Type: 3RV2421-4DA15

Dimensions: S0

Plage de réglage du courant (min.): 18 A

Valeur du courant d'appel (max.): 25 A

Plage de réglage (courant): 18 - 25 A

Courant de charge: 25 A

Type de contact: 1 NF (R)
1 NO (T)

Nombre de pôles: 3 pôles

Tension de contact (max.): 690 V/AC

Adapté pour série: Siemens série Sirius

Convient pour marque: Siemens

Type de montage: pour profilé

Température min.: -20 °C

Température max.: +60 °C

Spécificités: avec contact auxiliaire

Connexion: raccord à vis

: IP20

Profondeur: 97 mm

Largeur: 45 mm

Hauteur: 97 mm

Dim.: (l x H x P) 45 x 97 x 97 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

: 1

: 1

: 25 A

: 3

: 0

: IP20

: Other

: FAUX

: Screw connection

: Wing knob

: FAUX

: 55 kA

: VRAI

: FAUX

: FAUX

: Built-in device fixed built-in technique

UKCA: oui

Variantes(Les prix indiqués sont excl.TVA, frais de port en sus )

Einstellbereich Strom (max.)

Einstellbereich Strom (min.)

Siemens 3RV2021-0GA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Code produit :1702216

0.63 A

0.45 A

Siemens 3RV2021-0JA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.7 - 1 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Code produit :1702217

1 A

0.7 A

Siemens 3RV2021-0JA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.7 - 1 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Code produit :1702272

1 A

0.7 A

Siemens 3RV2021-0GA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm Piece

Code produit :1741961

0.63 A

0.45 A

Siemens 3RV2021-0GA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm Piece

Code produit :1741962

0.63 A

0.45 A

Siemens 3RV2021-0GA20 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Code produit :1741963

0.63 A

0.45 A

Siemens 3RV2021-0HA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Code produit :1741964

0.8 A

0.55 A

Siemens 3RV2021-0HA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Code produit :1741965

0.8 A

0.55 A

Siemens 3RV2021-0HA20 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Code produit :1741966

0.8 A

0.55 A

Siemens 3RV2021-0HA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Code produit :1741982

0.8 A

0.55 A

Documents & téléchargements

Fiche technique

Fiche technique 1701335 Disjoncteur Siemens 3RV2421-4DA15 1 NF (R), 1 NO (T) Plage de réglage (courant): 18 - 25 A Tension de contact (max.): 69

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1701335 Disjoncteur Siemens 3RV2421-4DA15 1 NF (R), 1 NO (T) Plage de réglage (courant): 18 - 25 A Tension de contact (max.): 69

Description

Interrupteur de puissance taille S0 pour le transformateur de protection déclencheur A 18...25 A N-déclencheur 400 A Raccord à visser 0.20 standard avec interrupteur auxiliaire se trouvant transversal 1S+ 1O Disjoncteur SIRIUS 3RV2 pour transformateur pour une protection fiable de transformateurs de protection contre les courts-circuits et la surcharge. Le commutateur de puissance compact et des systèmes de climatisation fixes sont par leur faible dégagement de chaleur pour une utilisation dans des appareils dériver optimisé, et également pour IE3/IE4-moteurs et aussi bien pour la commutation de courant continu. Homologations dans le monde entier (par ex. IEC et UL/CSA) et applications dans des applications à risque d'explosion (ATEX ou IEC Ex) sont bien entendu. Variantes sont disponibles pour protection du moteur de l'appareil (également avec relais de surcharge fonction), la protection contre les court-circuits Protection des combinaisons de démarrage, d'un transformateur de protection, en tant que principal et interrupteur d'ARRÊT D'URGENCE et pour une utilisation dans des réseaux informatiques. Ils sont à vis ou bornes à ressort pour un accès rapide et sans entretien, résistant aux vibrations et au choix avec interrupteur auxiliaire intégré. Le pack complet d'accessoires, comme par exemple interrupteur auxiliaire, déclencheur auxiliaire, interrupteur de signalisation etc. le même pour toutes les tailles. L'utilisation de différentes possibilités d'alimentation de l'énergie, tels que le système d'alimentation SIRIUS 3RV29, réduit considérablement le circuit principal de câblage. Les disjoncteurs 3RV2 et de la technologie sans fil série 3RV1 à partir de la. Simple, efficace, toujours à jour - le système SIRIUS.
