Disjoncteur Siemens 3RV2421-4DA10 Plage de réglage (courant): 18 - 25 A Tension de contact (max.): 690 V/AC (l x H x P)

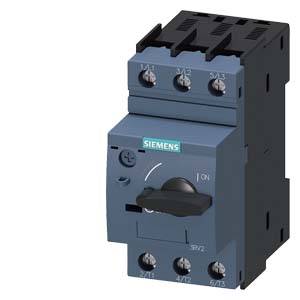

Un disjoncteur Siemens à bouton rotatif avec plusieurs bornes de connexion. Adapté pour la protection électrique dans les armoires électriques.

Photo non contractuelle

Un armoire électrique aux portes ouvertes révèle un câblage complexe et des unités de commande. En arrière-plan, la pluie frappe contre une fenêtre.

Schéma de câblage des accessoires pour le câblage d'armoires électriques. Présente les possibilités de connexion et les accessoires pour divers types d'interrupteurs.

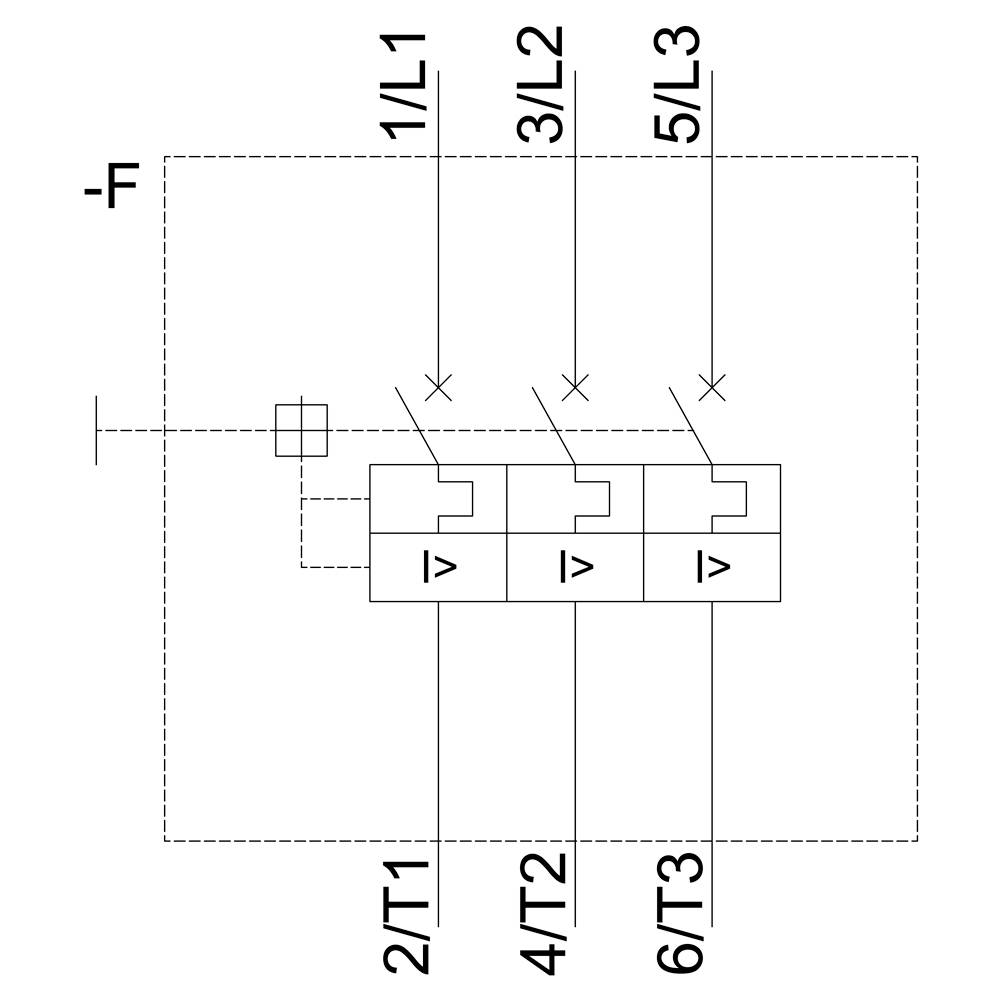

Schéma de câblage d'un contacteur rotatif avec trois contacts de fermeture commutant respectivement les phases L1, L2 et L3, et les sorties T1, T2 et T3.

Plan de câblage d'un interrupteur électrique avec des dimensions précises. La vue de face présente les positions de l'interrupteur, et la vue latérale indique sa profondeur.

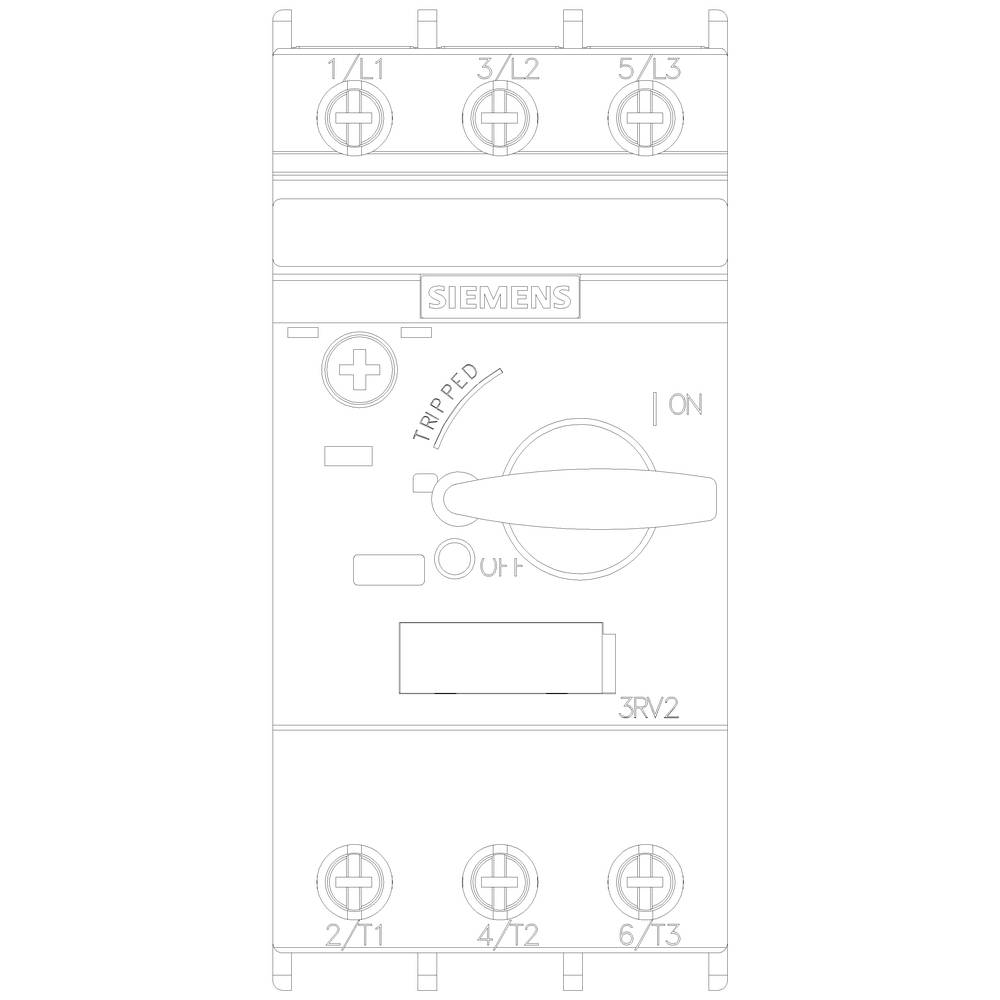

Appareil de commutation de Siemens avec cinq points de connexion en haut et en bas, commutateur rotatif central pour la mise en marche/arrêt et affichage de l'état déclenché.

1/6

Photo non contractuelle

Type de produit

Disjoncteur

Valeur du courant d'appel (max.)

25 A

Connexion

raccord à vis

Type d'emballage

Piece

Type

3RV2421-4DA10

Fiche technique (PDF)

Livraison le Mi., 4. Nov.

Nombre

pièce(s)

Total (CHF 133.16 / pièce(s))

CHF 133.16

excl. TVA

uniquement CHF 13.93

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Disjoncteur taille S0 pour la protection du transformateur Déclencheur A 18...25 A Déclencheur N 400 A Raccordement à vis Pouvoir de coupure standard

Type d'emballage: Piece

Type de produit: Disjoncteur

Type: 3RV2421-4DA10

Dimensions: S0

Plage de réglage du courant (min.): 18 A

Valeur du courant d'appel (max.): 25 A

Plage de réglage (courant): 18 - 25 A

Courant de charge: 25 A

Nombre de pôles: 3 pôles

Tension de contact (max.): 690 V/AC

Adapté pour série: Siemens série Sirius

Convient pour marque: Siemens

Type de montage: pour profilé

Température min.: -20 °C

Température max.: +60 °C

Classe de capacité de coupure: H

Spécificités: avec contact auxiliaire

Connexion: raccord à vis

: IP20

Profondeur: 97 mm

Largeur: 45 mm

Hauteur: 97 mm

Dim.: (l x H x P) 45 x 97 x 97 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

: 0

: 0

: 25 A

: 3

: 18-25 A

: 0

: 20-690 V

: IP20

: Other

: FAUX

: Screw connection

: Wing knob

: FAUX

: 55 kA

: VRAI

: FAUX

: FAUX

: Built-in device fixed built-in technique

UKCA: oui

Variantes(Les prix indiqués sont excl.TVA, frais de port en sus )

Einstellbereich Strom (max.)

Einstellbereich Strom (min.)

Siemens 3RV2021-0GA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Code produit :1702216

0.63 A

0.45 A

Siemens 3RV2021-0JA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.7 - 1 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Code produit :1702217

1 A

0.7 A

Siemens 3RV2021-0JA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.7 - 1 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Code produit :1702272

1 A

0.7 A

Siemens 3RV2021-0GA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm Piece

Code produit :1741961

0.63 A

0.45 A

Siemens 3RV2021-0GA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm Piece

Code produit :1741962

0.63 A

0.45 A

Siemens 3RV2021-0GA20 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Code produit :1741963

0.63 A

0.45 A

Siemens 3RV2021-0HA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Code produit :1741964

0.8 A

0.55 A

Siemens 3RV2021-0HA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Code produit :1741965

0.8 A

0.55 A

Siemens 3RV2021-0HA20 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Code produit :1741966

0.8 A

0.55 A

Siemens 3RV2021-0HA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Code produit :1741982

0.8 A

0.55 A

Documents & téléchargements

Fiche technique

Fiche technique 1741005 Disjoncteur Siemens 3RV2421-4DA10 Plage de réglage (courant): 18 - 25 A Tension de contact (max.): 690 V/AC (l x H x P)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1741005 Disjoncteur Siemens 3RV2421-4DA10 Plage de réglage (courant): 18 - 25 A Tension de contact (max.): 690 V/AC (l x H x P)

Description

Interrupteur de puissance taille S0 pour le transformateur de protection déclencheur A 18...25 A N-déclencheur 400 A Raccord à visser 0.20 standard Disjoncteur SIRIUS 3RV2 pour transformateur pour une protection fiable de transformateurs de protection contre les courts-circuits et la surcharge. Le commutateur de puissance compact et des systèmes de climatisation fixes sont par leur faible dégagement de chaleur pour une utilisation dans des appareils dériver optimisé, et également pour IE3/IE4-moteurs et aussi bien pour la commutation de courant continu. Homologations dans le monde entier (par ex. IEC et UL/CSA) et applications dans des applications à risque d'explosion (ATEX ou IEC Ex) sont bien entendu. Variantes sont disponibles pour protection du moteur de l'appareil (également avec relais de surcharge fonction), la protection contre les court-circuits Protection des combinaisons de démarrage, d'un transformateur de protection, en tant que principal et interrupteur d'ARRÊT D'URGENCE et pour une utilisation dans des réseaux informatiques. Ils sont à vis ou bornes à ressort pour un accès rapide et sans entretien, résistant aux vibrations et au choix avec interrupteur auxiliaire intégré. Le pack complet d'accessoires, comme par exemple interrupteur auxiliaire, déclencheur auxiliaire, interrupteur de signalisation etc. le même pour toutes les tailles. L'utilisation de différentes possibilités d'alimentation de l'énergie, tels que le système d'alimentation SIRIUS 3RV29, réduit considérablement le circuit principal de câblage. Les disjoncteurs 3RV2 et de la technologie sans fil série 3RV1 à partir de la. Simple, efficace, toujours à jour - le système SIRIUS.

Ce texte a été traduit par une machine.
