Disjoncteur Siemens 3RV2321-4DC10 1 pc(s)

Contacteur de Siemens avec poignée de commutation noire et bornes de connexion en haut et en bas, utilisé pour le contrôle des appareils électriques.

Photo non contractuelle

Une armoire électrique ouverte avec divers câbles et circuits. À l'arrière-plan, il pleut sur une fenêtre, derrière laquelle on aperçoit une machine industrielle.

Le diagramme montre des accessoires d'installation pour disjoncteurs : bornes de connexion transversale et de connexion de tension, et bornes de séparation de type B.

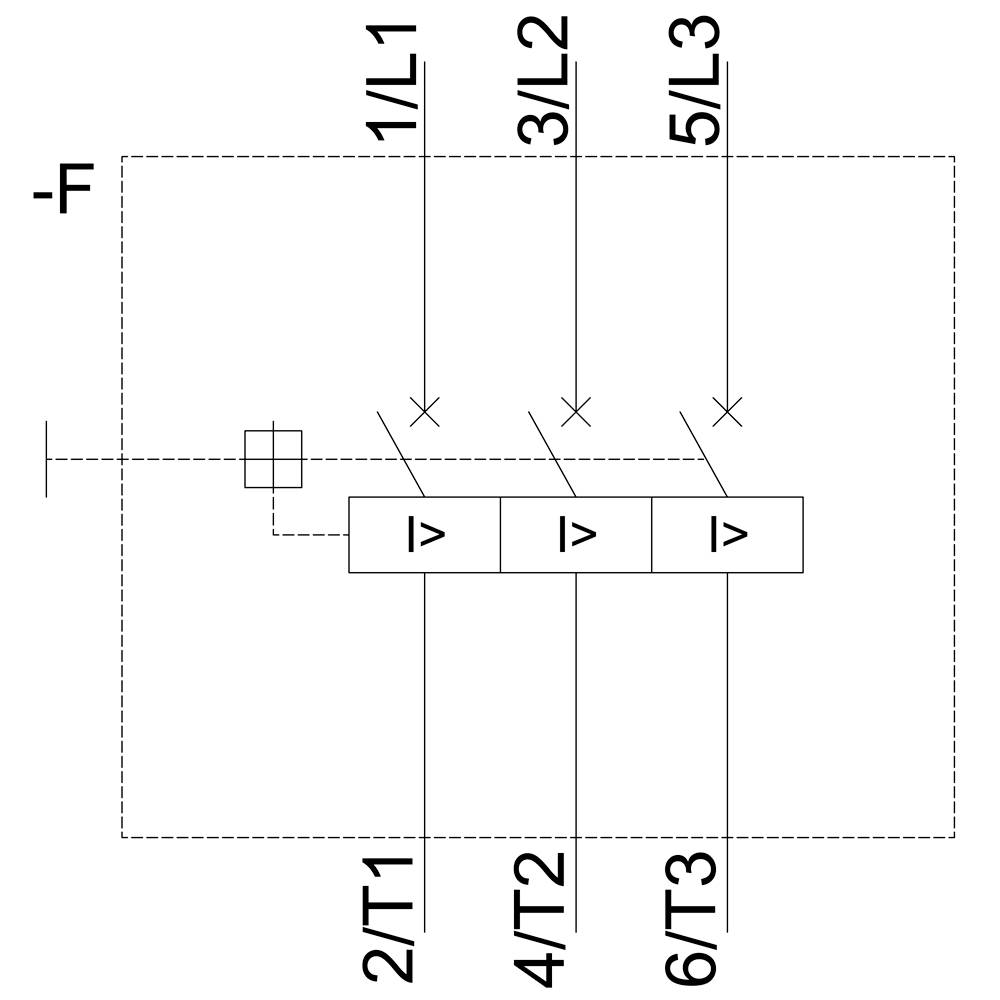

'Schéma de câblage montre le disjoncteur' T, '2/T1', '4/T2', '6/T3'. En haut : '1/L1', '3/L2', '5/L3'. Les flèches symbolisent le flux de courant.

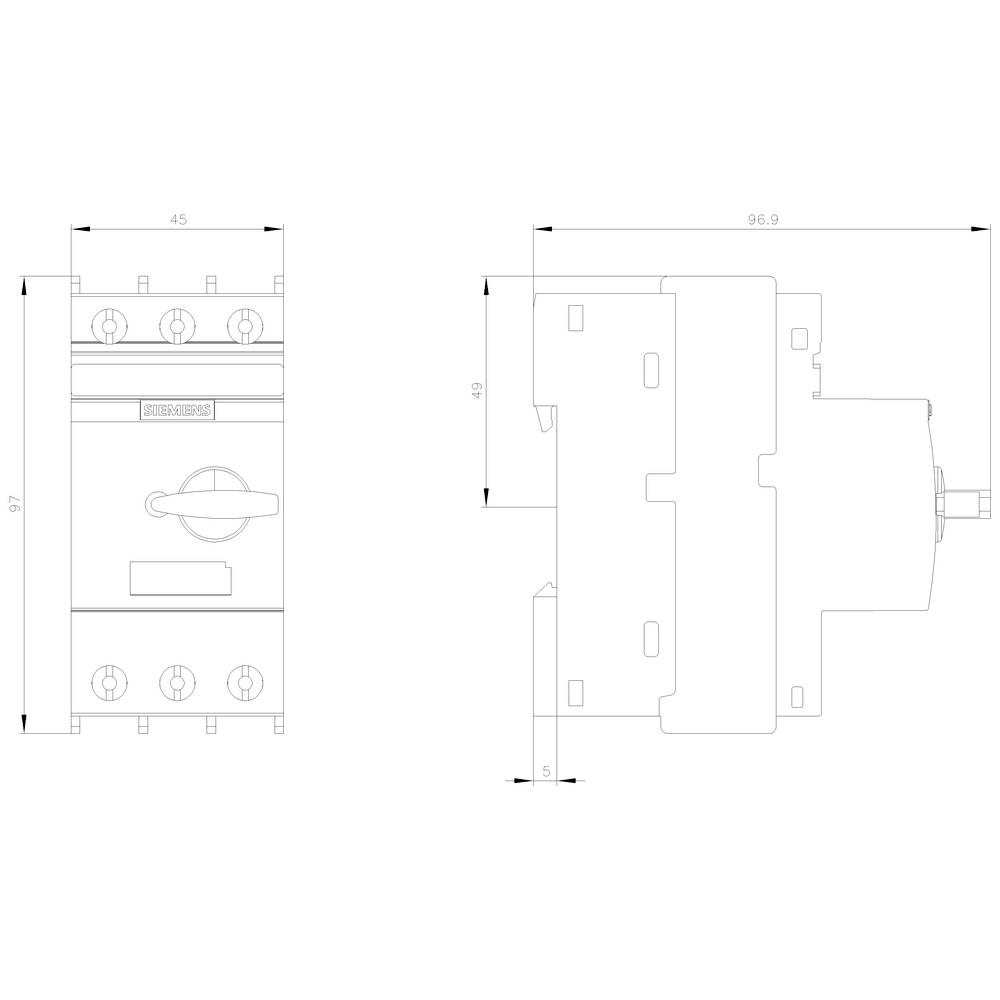

Dessin technique présentant deux vues d'un interrupteur électrique, dimensions 97x45 mm en vue de face, 96,9x45 mm en vue latérale.

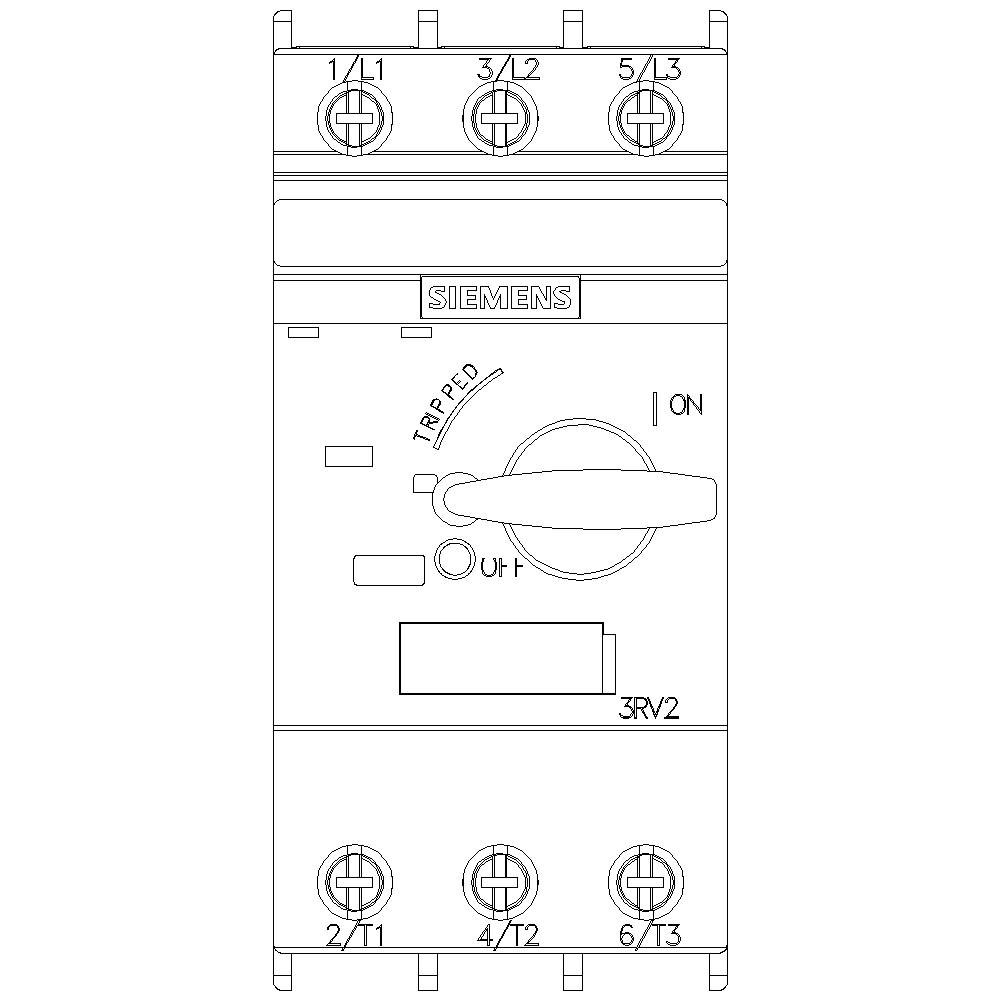

Un disjoncteur moteur Siemens avec interrupteur à bascule, passant entre 'ON' et 'DÉCLENCHÉ', et des indicateurs pour les phases 1/L1, 3/L2, 5/L3.

1/6

Photo non contractuelle

Type de produit

Disjoncteur

Connexion

raccord à vis

Type

3RV2321-4DC10

Dimensions

Nombre de pôles

3 pôles

Fiche technique (PDF)

Livraison le Mi., 4. Nov.

Nombre

pièce(s)

Total (CHF 99.86 / pièce(s))

CHF 99.86

excl. TVA

uniquement CHF 13.93

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Disjoncteur taille S0 pour combinaison de démarreur Courant assigné 25 A Déclencheur N 325 A Raccordement vissé Pouvoir de coupure standard

Type de produit: Disjoncteur

Type: 3RV2321-4DC10

Dimensions: S0

Nombre de pôles: 3 pôles

Tension de contact (max.): 690 V/AC

Type de montage: fixation par encliquetage
fixation par vis

Température min.: -20 °C

Température max.: +60 °C

Connexion: raccord à vis

: IP20

Profondeur: 97 mm

Largeur: 45 mm

Hauteur: 97 mm

Dim.: (l x H x P) 45 x 97 x 97 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

: 45

: 97 mm

: 97 mm

: 11 kW

: FAUX

: 25 A

: FAUX

: 3

: 690-690 V

: IP20

: FAUX

: Screw connection

: Turn button

: Magnetic

: 5.5 kW

: 55 kA

: FAUX

: Built-in device fixed built-in technique

UKCA: oui

Variantes(Les prix indiqués sont excl.TVA, frais de port en sus )

Einstellbereich Strom (max.)

Einstellbereich Strom (min.)

Siemens 3RV2021-0GA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Code produit :1702216

0.63 A

0.45 A

Siemens 3RV2021-0JA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.7 - 1 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Code produit :1702217

1 A

0.7 A

Siemens 3RV2021-0JA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.7 - 1 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Code produit :1702272

1 A

0.7 A

Siemens 3RV2021-0GA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm Piece

Code produit :1741961

0.63 A

0.45 A

Siemens 3RV2021-0GA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm Piece

Code produit :1741962

0.63 A

0.45 A

Siemens 3RV2021-0GA20 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Code produit :1741963

0.63 A

0.45 A

Siemens 3RV2021-0HA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Code produit :1741964

0.8 A

0.55 A

Siemens 3RV2021-0HA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Code produit :1741965

0.8 A

0.55 A

Siemens 3RV2021-0HA20 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Code produit :1741966

0.8 A

0.55 A

Siemens 3RV2021-0HA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Code produit :1741982

0.8 A

0.55 A

Documents & téléchargements

Fiche technique

Fiche technique 1701334 Disjoncteur Siemens 3RV2321-4DC10 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1701334 Disjoncteur Siemens 3RV2321-4DC10 1 pc(s)

Description

Interrupteur de puissance taille S0 pour démarreur combinaison courant assigné de 25 A N-déclencheur 325 A Raccord à visser 0.20 standard Disjoncteur SIRIUS 3RV2 pour des combinaisons de démarrage pour assurer la protection des consommateurs en cas de court-circuit ainsi que pour la séparation du secteur. Le commutateur de puissance compact et des systèmes de climatisation fixes sont par leur faible dégagement de chaleur pour une utilisation dans des appareils dériver optimisé, et également pour IE3/IE4-moteurs et aussi bien pour la commutation de courant continu. Homologations dans le monde entier (par ex. IEC et UL/CSA) et applications dans des applications à risque d'explosion (ATEX ou IEC Ex) sont bien entendu. Variantes sont disponibles pour protection du moteur de l'appareil (également avec relais de surcharge fonction), la protection contre les court-circuits Protection des combinaisons de démarrage, d'un transformateur de protection, en tant que principal et interrupteur d'ARRÊT D'URGENCE et pour une utilisation dans des réseaux informatiques. Ils sont à vis ou bornes à ressort pour un accès rapide et sans entretien, résistant aux vibrations et au choix avec interrupteur auxiliaire intégré. Le pack complet d'accessoires, comme par exemple interrupteur auxiliaire, déclencheur auxiliaire, interrupteur de signalisation etc. le même pour toutes les tailles. L'utilisation de différentes possibilités d'alimentation de l'énergie, tels que le système d'alimentation SIRIUS 3RV29, réduit considérablement le circuit principal de câblage. Les disjoncteurs 3RV2 et de la technologie sans fil série 3RV1 à partir de la. Simple, efficace, toujours à jour - le système SIRIUS.
