Disjoncteur Siemens 3RV2321-1AC20 1 pc(s)

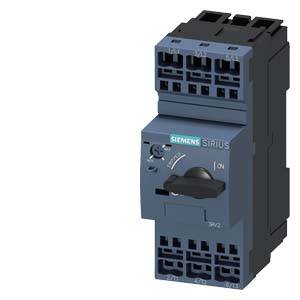

Un interrupteur-sectionneur électrique de Siemens, série Sirius, représenté dans une vue latérale avec plusieurs bornes de connexion.

Photo non contractuelle

Un armoire électrique ouverte montre un câblage complexe et des composants électroniques. Une fenêtre détrempée est visible à droite.

'Schéma montrant les accessoires pour appareillages électriques : sectionneur transversal, couvercle de chute de tension, contact de signalisation, séparateur et bloc de bornes ; numéroté.'

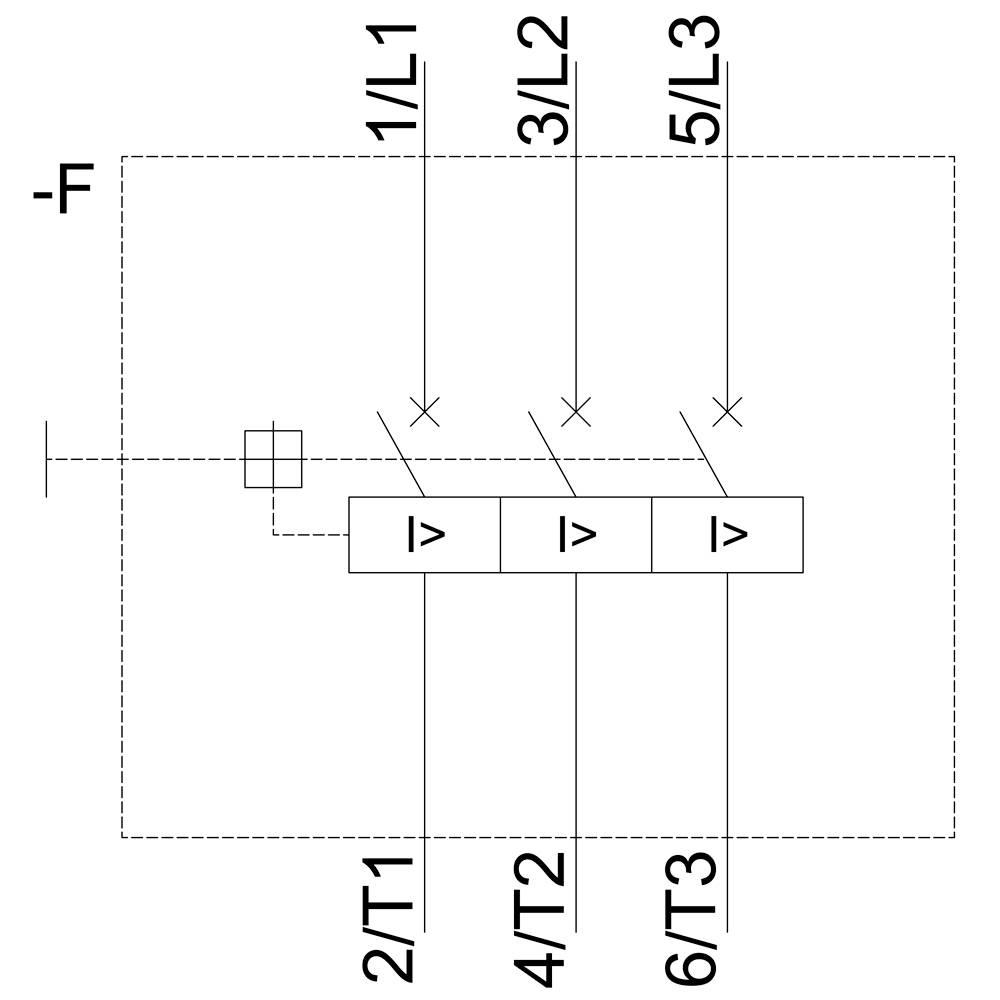

Le schéma de câblage montre six contacts, étiquetés 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3. Les connexions et les symboles illustrent les chemins de circulation du courant.

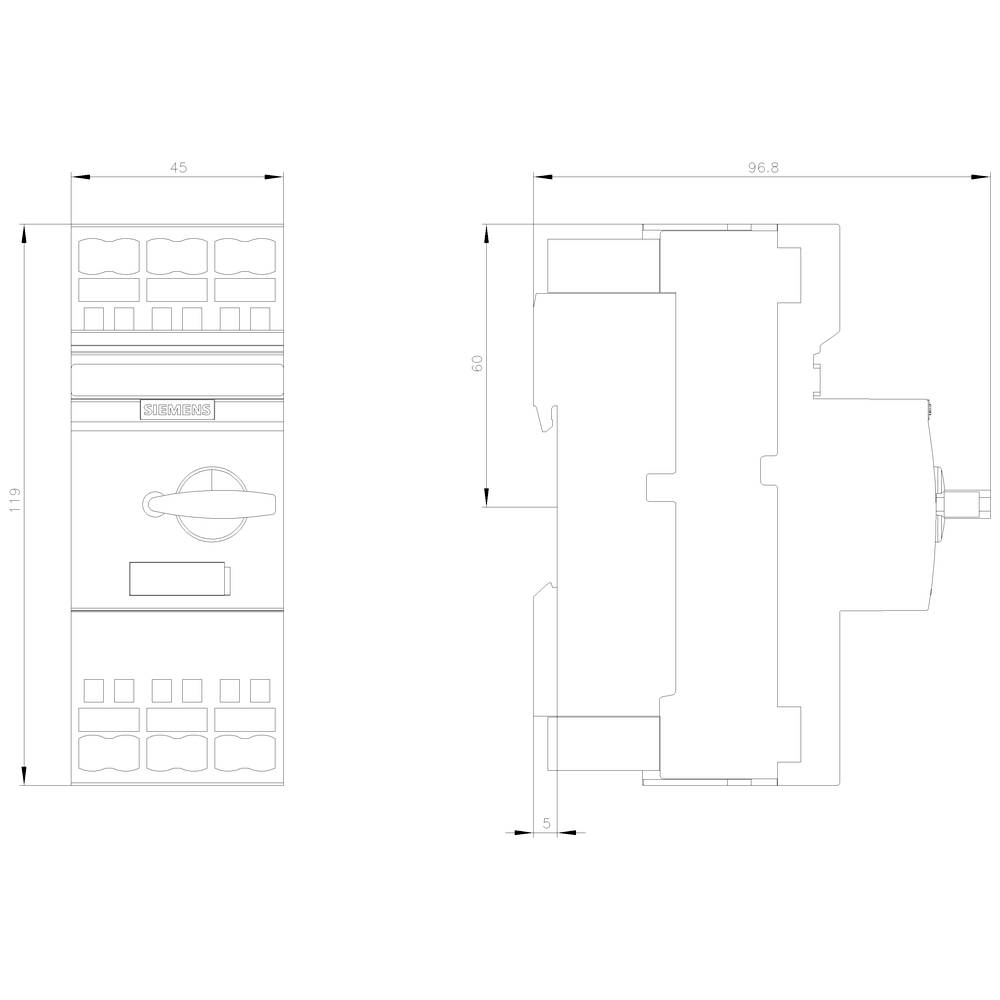

Dessin technique d'un interrupteur électrique avec dimensions : hauteur 119 mm, largeur 45 mm, profondeur 96,8 mm.

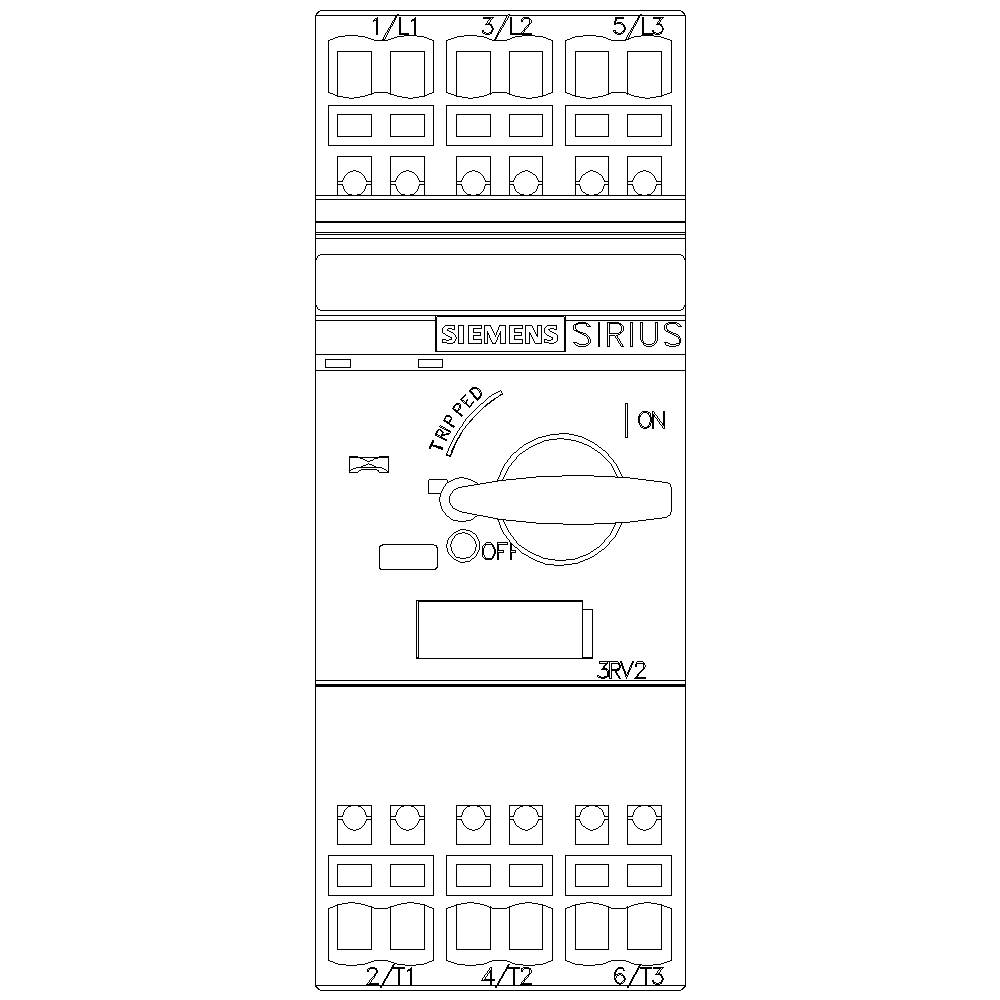

'Contacteur Siemens SIRIUS en position ARRÊT. De nombreuses connexions disponibles ; utilisé pour commander des circuits électriques.'

1/6

Photo non contractuelle

Type de produit

Disjoncteur

Connexion

raccordement à ressort

Type

3RV2321-1AC20

Dimensions

Nombre de pôles

3 pôles

Fiche technique (PDF)

Livraison le Mi., 4. Nov.

Nombre

pièce(s)

Total (CHF 94.31 / pièce(s))

CHF 94.31

excl. TVA

uniquement CHF 13.93

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Disjoncteur

Type: 3RV2321-1AC20

Dimensions: S0

Nombre de pôles: 3 pôles

Tension de contact (max.): 690 V/AC

Adapté pour série: Siemens série Sirius

Convient pour marque: Siemens

Type de montage: fixation par encliquetage
fixation par vis

Température min.: -20 °C

Température max.: +60 °C

Connexion: raccordement à ressort

: IP20

Profondeur: 97 mm

Largeur: 45 mm

Hauteur: 119 mm

Dim.: (l x H x P) 45 x 119 x 97 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

: 45

: 119 mm

: 97 mm

: 0.6 kW

: FAUX

: 1.6 A

: FAUX

: 3

: IP20

: FAUX

: Spring clamp connection

: Turn button

: Magnetic

: 0.3 kW

: 100 kA

: FAUX

: Built-in device fixed built-in technique

UKCA: oui

Variantes(Les prix indiqués sont excl.TVA, frais de port en sus )

Einstellbereich Strom (max.)

Einstellbereich Strom (min.)

Siemens 3RV2021-0GA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Code produit :1702216

0.63 A

0.45 A

Siemens 3RV2021-0JA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.7 - 1 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Code produit :1702217

1 A

0.7 A

Siemens 3RV2021-0JA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.7 - 1 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Code produit :1702272

1 A

0.7 A

Siemens 3RV2021-0GA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm Piece

Code produit :1741961

0.63 A

0.45 A

Siemens 3RV2021-0GA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm Piece

Code produit :1741962

0.63 A

0.45 A

Siemens 3RV2021-0GA20 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Code produit :1741963

0.63 A

0.45 A

Siemens 3RV2021-0HA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Code produit :1741964

0.8 A

0.55 A

Siemens 3RV2021-0HA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Code produit :1741965

0.8 A

0.55 A

Siemens 3RV2021-0HA20 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Code produit :1741966

0.8 A

0.55 A

Siemens 3RV2021-0HA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Code produit :1741982

0.8 A

0.55 A

Documents & téléchargements

Fiche technique

Fiche technique 1747096 Disjoncteur Siemens 3RV2321-1AC20 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1747096 Disjoncteur Siemens 3RV2321-1AC20 1 pc(s)

Description

Interrupteur de puissance taille S0 pour démarreur combinaison courant 1,6 A N-déclencheur automatique 21 A bornes à ressort 0.20 standard Disjoncteur SIRIUS 3RV2 pour des combinaisons de démarrage pour assurer la protection des consommateurs en cas de court-circuit ainsi que pour la séparation du secteur. Le commutateur de puissance compact et des systèmes de climatisation fixes sont par leur faible dégagement de chaleur pour une utilisation dans des appareils dériver optimisé, et également pour IE3/IE4-moteurs et aussi bien pour la commutation de courant continu. Homologations dans le monde entier (par ex. IEC et UL/CSA) et applications dans des applications à risque d'explosion (ATEX ou IEC Ex) sont bien entendu. Variantes sont disponibles pour protection du moteur de l'appareil (également avec relais de surcharge fonction), la protection contre les court-circuits Protection des combinaisons de démarrage, d'un transformateur de protection, en tant que principal et interrupteur d'ARRÊT D'URGENCE et pour une utilisation dans des réseaux informatiques. Ils sont à vis ou bornes à ressort pour un accès rapide et sans entretien, résistant aux vibrations et au choix avec interrupteur auxiliaire intégré. Le pack complet d'accessoires, comme par exemple interrupteur auxiliaire, déclencheur auxiliaire, interrupteur de signalisation etc. le même pour toutes les tailles. L'utilisation de différentes possibilités d'alimentation de l'énergie, tels que le système d'alimentation SIRIUS 3RV29, réduit considérablement le circuit principal de câblage. Les disjoncteurs 3RV2 et de la technologie sans fil série 3RV1 à partir de la. Simple, efficace, toujours à jour - le système SIRIUS.

Ce texte a été traduit par une machine.
