Disjoncteur Siemens 3RV2021-4EA10 Plage de réglage (courant): 27 - 32 A Tension de contact (max.): 690 V/AC (L x l x H)

Machine de production avec armoire électrique ouverte ; les composants électroniques sont visibles. À travers la fenêtre, on peut apercevoir des surfaces extérieures mouillées par la pluie.

Photo d'application

Le diagramme présente les pièces accessoires pour disjoncteur avec des composants et des connexions numérotés, incluant un contacteur auxiliaire, un bloc de bornes et un commutateur de signalisation.

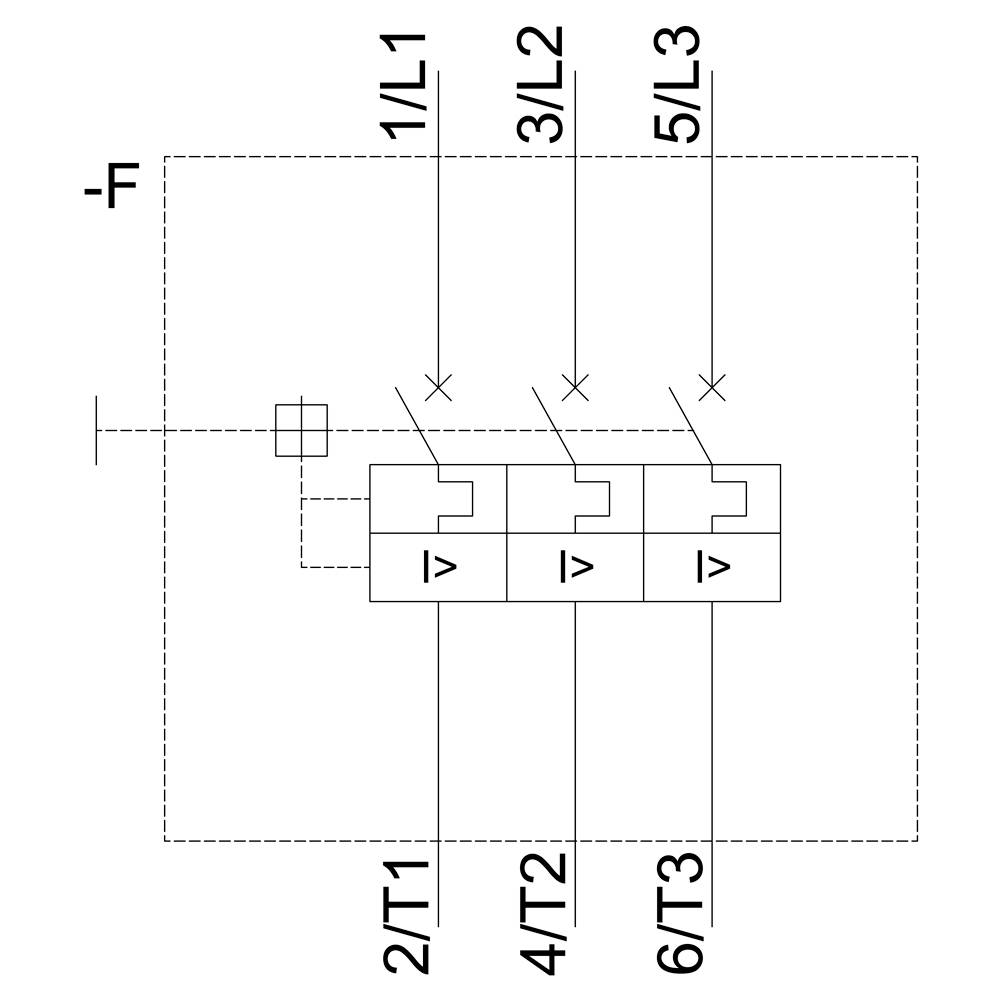

Schéma de câblage d'un disjoncteur tripolaire avec les désignations de phases L1, L2, L3 et les points de contact de commutation correspondants T1, T2, T3.

Dessin technique d'un disjoncteur avec cotations en millimètres. Vue de face montrant l'interrupteur et vue latérale présentant le mode de montage.

1/5

Photo d'application

Type de produit

Disjoncteur

Valeur du courant d'appel (max.)

32 A

Connexion

raccord à vis

Type d'emballage

Piece

Type

3RV2021-4EA10

Fiche technique (PDF)

Livraison le lun. 16 novembre

Nombre

pièce(s)

Total (CHF 129.46 / pièce(s))

CHF 129.46

excl. TVA

uniquement CHF 13.93

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Disjoncteur taille S0 pour la protection moteur, déclencheur CLASS 10 A 27...32 A déclencheur N 400 A raccordement à vis Pouvoir de coupure standard

Type d'emballage: Piece

Type de produit: Disjoncteur

Type: 3RV2021-4EA10

Dimensions: S0

Plage de réglage du courant (min.): 27 A

Valeur du courant d'appel (max.): 32 A

Plage de réglage (courant): 27 - 32 A

Nombre de pôles: 3 pôles

Tension de contact (max.): 690 V/AC

Adapté pour série: Siemens série Sirius

Convient pour marque: Siemens

Type de montage: pour profilé

Température min.: -20 °C

Température max.: +60 °C

Connexion: raccord à vis

: IP20

Profondeur: 97 mm

Largeur: 45 mm

Hauteur: 97 mm

Dim.: (L x l x H) 150 cm x 45 mm x 97 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

Longueur: 150 cm

: 45

: 97 mm

: 97 mm

: 15 kW

: FAUX

: 32 A

: FAUX

: 3

: 690-690 V

: 27-32 A

: IP20

: VRAI

: Screw connection

: Turn button

: Magnetic

: 7.5 kW

: 55 kA

: VRAI

: Built-in device fixed built-in technique

UKCA: oui

Variantes(Les prix indiqués sont excl.TVA, frais de port en sus )

Einstellbereich Strom (max.)

Einstellbereich Strom (min.)

Siemens 3RV2021-0GA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Code produit :1702216

0.63 A

0.45 A

Siemens 3RV2021-0JA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.7 - 1 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Code produit :1702217

1 A

0.7 A

Siemens 3RV2021-0JA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.7 - 1 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Code produit :1702272

1 A

0.7 A

Siemens 3RV2021-0GA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm Piece

Code produit :1741961

0.63 A

0.45 A

Siemens 3RV2021-0GA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm Piece

Code produit :1741962

0.63 A

0.45 A

Siemens 3RV2021-0GA20 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Code produit :1741963

0.63 A

0.45 A

Siemens 3RV2021-0HA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Code produit :1741964

0.8 A

0.55 A

Siemens 3RV2021-0HA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Code produit :1741965

0.8 A

0.55 A

Siemens 3RV2021-0HA20 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Code produit :1741966

0.8 A

0.55 A

Siemens 3RV2021-0HA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Code produit :1741982

0.8 A

0.55 A

Documents & téléchargements

Fiche technique

Fiche technique 1431068 Disjoncteur Siemens 3RV2021-4EA10 Plage de réglage (courant): 27 - 32 A Tension de contact (max.): 690 V/AC (L x l x H)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1431068 Disjoncteur Siemens 3RV2021-4EA10 Plage de réglage (courant): 27 - 32 A Tension de contact (max.): 690 V/AC (L x l x H)

Description

Circuit breaker size S0 for motor protection, CLASS 10 A-release 27...32 A N-release 400 A screw terminal Standard switching capacity Circuit breaker SIRIUS 3RV2 For motor protection for the reliable shutdown in the event of a short-circuit and for protecting the loads and system against overload, and for safe isolation of the system from the network.
Thanks to their low heat loss, the compact and climate-resistant circuit breakers are optimized for use in load feeders, and also for IE3/IE4 motors, of course, and equally for the switching of direct current. Worldwide approvals (e.g. IEC and UL/CSA) and applications in hazardous areas (ATEX or IEC Ex) are a matter of course.
Device versions are available for motor protection (also with overload relay function), plant protection, short-circuit protection of starter combinations, transformer protection, as main and EMERGENCY OFF switches and for use in IT networks. They are available with screw or spring-type terminals for fast, maintenance-free and vibration-proof connection, and optionally with integral auxiliary switch.
The comprehensive range of accessories, such as auxiliary switches, auxiliary releases, signaling switches etc. is standardized for all sizes. The use of different energy infeed options, such as the associated SIRIUS 3RV29 infeed system, considerably reduces the main circuit wiring.
The 3RV2 circuit breakers replace the well-proven 3RV1 series.
Simple, efficient and always up to date - SIRIUS modular system.
