Disjoncteur Siemens 3RV2021-4BA10 Plage de réglage (courant): 13 - 20 A Tension de contact (max.): 690 V/AC (l x H x P)

Un sectionneur de charge bleu de Siemens avec des bornes visibles et une poignée de rotation pour la mise en marche et l'arrêt.

Photo non contractuelle

Vue intérieure d'une usine avec des fenêtres humides, montrant des machines. Au premier plan, un armoire électrique ouvert rempli de câbles et de circuits.

Le diagramme montre les accessoires d'installation pour disjoncteurs, numérotés de 1 à 9. Il comprend des contacts auxiliaires transversaux et des blocs de bornes.

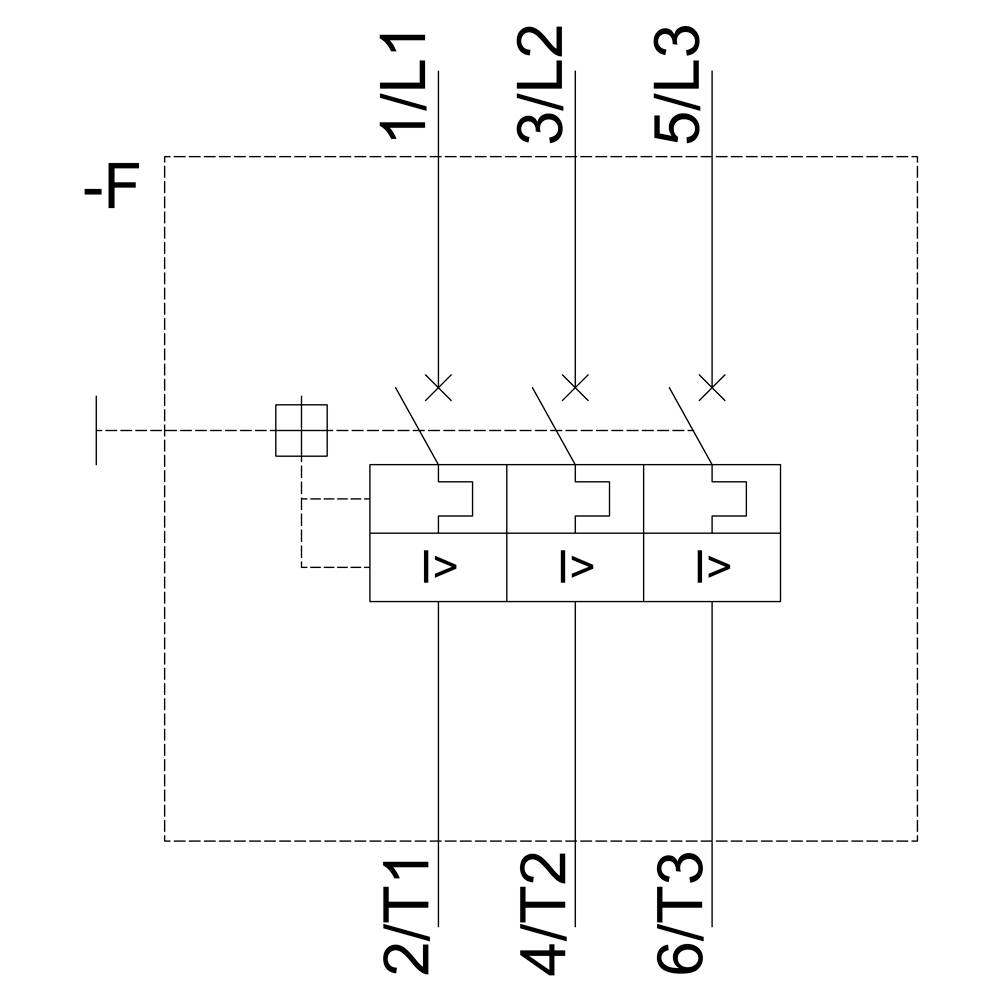

Schéma de câblage d'un disjoncteur triphasé. Montre la connexion de L1, L2, L3 à T1, T2, T3 via les contacts du commutateur.

Dessin technique d'un interrupteur électrique avec indications de dimensions. Les vues de face et de côté présentent des mesures géométriques détaillées.

1/6

Photo non contractuelle

Type de produit

Disjoncteur

Valeur du courant d'appel (max.)

20 A

Connexion

raccord à vis

Type

3RV2021-4BA10

Dimensions

Fiche technique (PDF)

Livraison le jeu. 17 septembre

5 pièce(s)

Nombre

pièce(s)

Total (CHF 90.61 / pièce(s))

CHF 90.61

excl. TVA

uniquement CHF 9.29

Plus que 5 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Modèle : pour la protection du moteur
Modèle de filetage : M4
Poids : 360 g
Durée de vie mécanique : 100000
Durée de vie électrique : 100000
Tension d'isolement : 690 V
Puissance dissipée : 8 W
Fréquence : 50/60 Hz

Type de produit: Disjoncteur

Type: 3RV2021-4BA10

Dimensions: S0

Plage de réglage du courant (min.): 13 A

Valeur du courant d'appel (max.): 20 A

Plage de réglage (courant): 13 - 20 A

Nombre de pôles: 3 pôles

Tension de contact (max.): 690 V/AC

Type de montage: pour profilé

Température min.: -20 °C

Température max.: +60 °C

Connexion: raccord à vis

: IP20

Profondeur: 97 mm

Largeur: 45 mm

Hauteur: 97 mm

Dim.: (l x H x P) 45 x 97 x 97 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

: 45

: 97 mm

: 97 mm

: 7.5 kW

: FAUX

: 20 A

: FAUX

: 3

: IP20

: VRAI

: Screw connection

: Turn button

: Magnetic

: 5.5 kW

: 55 kA

: VRAI

: Built-in device fixed built-in technique

UKCA: oui

Variantes(Les prix indiqués sont excl.TVA, frais de port en sus )

Einstellbereich Strom (max.)

Einstellbereich Strom (min.)

Siemens 3RV2021-0GA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm

Code produit :1702216

0.63 A

0.45 A

Siemens 3RV2021-0JA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.7 - 1 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Code produit :1702217

1 A

0.7 A

Siemens 3RV2021-0JA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.7 - 1 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm

Code produit :1702272

1 A

0.7 A

Siemens 3RV2021-0GA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Code produit :1741961

0.63 A

0.45 A

Siemens 3RV2021-0GA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Code produit :1741962

0.63 A

0.45 A

Siemens 3RV2021-0GA20 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm

Code produit :1741963

0.63 A

0.45 A

Siemens 3RV2021-0HA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Code produit :1741964

0.8 A

0.55 A

Siemens 3RV2021-0HA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Code produit :1741965

0.8 A

0.55 A

Siemens 3RV2021-0HA20 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm

Code produit :1741966

0.8 A

0.55 A

Siemens 3RV2021-0HA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm

Code produit :1741982

0.8 A

0.55 A

Documents & téléchargements

Fiche technique

Fiche technique 1431019 Disjoncteur Siemens 3RV2021-4BA10 Plage de réglage (courant): 13 - 20 A Tension de contact (max.): 690 V/AC (l x H x P)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1431019 Disjoncteur Siemens 3RV2021-4BA10 Plage de réglage (courant): 13 - 20 A Tension de contact (max.): 690 V/AC (l x H x P)

Description

Disjoncteur taille S0 pour la protection du moteur, déclencheur A de CLASSE 10 13...20 A Déclencheur N 260 A Raccordement vissé Puissance de commutation standard disjoncteur SIRIUS 3RV2 pour la protection du moteur pour une coupure sûre en cas de court-circuit et une protection du consommateur et de l'installation contre les surcharges, ainsi que pour la séparation sûre de l'installation du réseau.
Les disjoncteurs compacts et résistants au climat sont optimisés pour une utilisation dans les branches grand public grâce à leur faible chaleur résiduelle, sans produit de synthèse également pour les moteurs IE3/IE4. Les homologations mondiales (par ex. IEC et UL/CSA) et les applications dans les applications à risque d'explosion (ATEX ou IEC Ex) sont évidentes.
Des variantes d'appareils sont disponibles pour la protection du moteur (également avec fonction relais de surcharge), la protection de l'installation, la protection contre les courts-circuits des combinaisons de démarreurs, la protection des transformateurs, comme interrupteur principal et d'ARRÊT d'urgence et pour une utilisation dans les réseaux informatiques. Ils sont disponibles avec raccord à vis ou à ressort pour un raccordement rapide, sans entretien et résistant aux chocs, et au choix avec interrupteur auxiliaire intégré.
Les accessoires complets, tels que les interrupteurs auxiliaires, les déclencheurs auxiliaires, les interrupteurs de signalisation, etc., sont uniformes pour toutes les tailles. L'utilisation de diverses possibilités d'alimentation énergétique, telles que le système d'alimentation SIRIUS 3RV29 associé, réduit considérablement le câblage du circuit principal.
Les disjoncteurs 3RV2 remplacent la série éprouvée 3RV1.
Simple, efficace, toujours à jour - le système de construction SIRIUS.
