Disjoncteur Siemens 3RV2021-4AA20 1 pc(s)

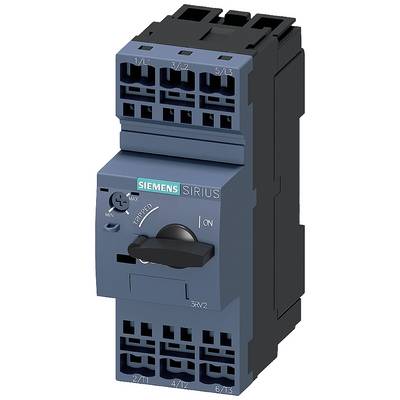

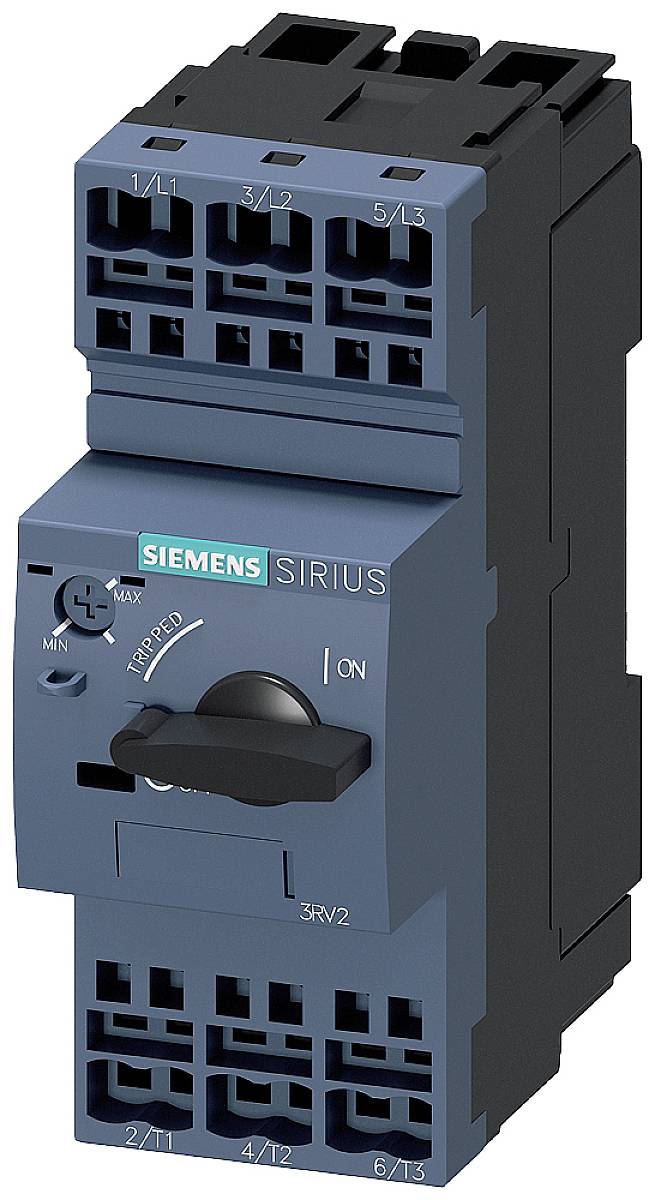

Contacteur Siemens Sirius avec interrupteur à bascule pour circuits électriques. Idéal pour les tâches de coupure de charge dans les systèmes de commande.

Photo non contractuelle

Un coup d'œil dans un local technique révèle un tableau électrique ouvert, rempli de câbles et d'interrupteurs ; en arrière-plan, des machines industrielles floues sont visibles derrière des fenêtres couvertes de gouttes de pluie.

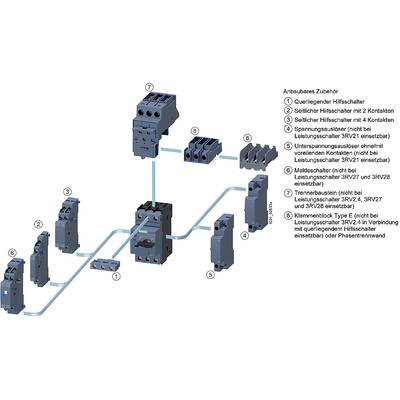

Diagramme des ensembles de construction avec différents types d'interrupteurs et accessoires pour circuits électriques et protection, numérotés de 1 à 9.

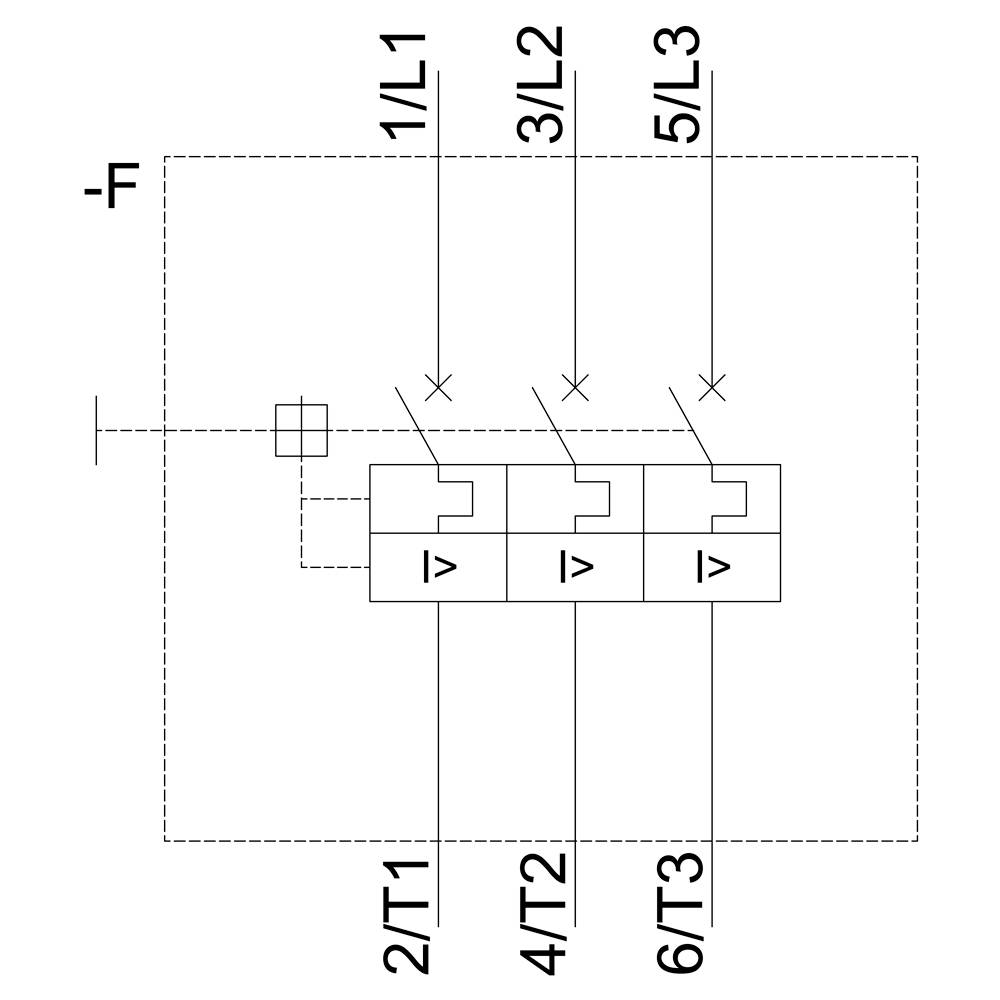

Schéma d'automatisation montre un contacteur avec trois contacts fermés ; étiquetés '1/L1', '3/L2', '5/L3', '2/T1', '4/T2', '6/T3'.

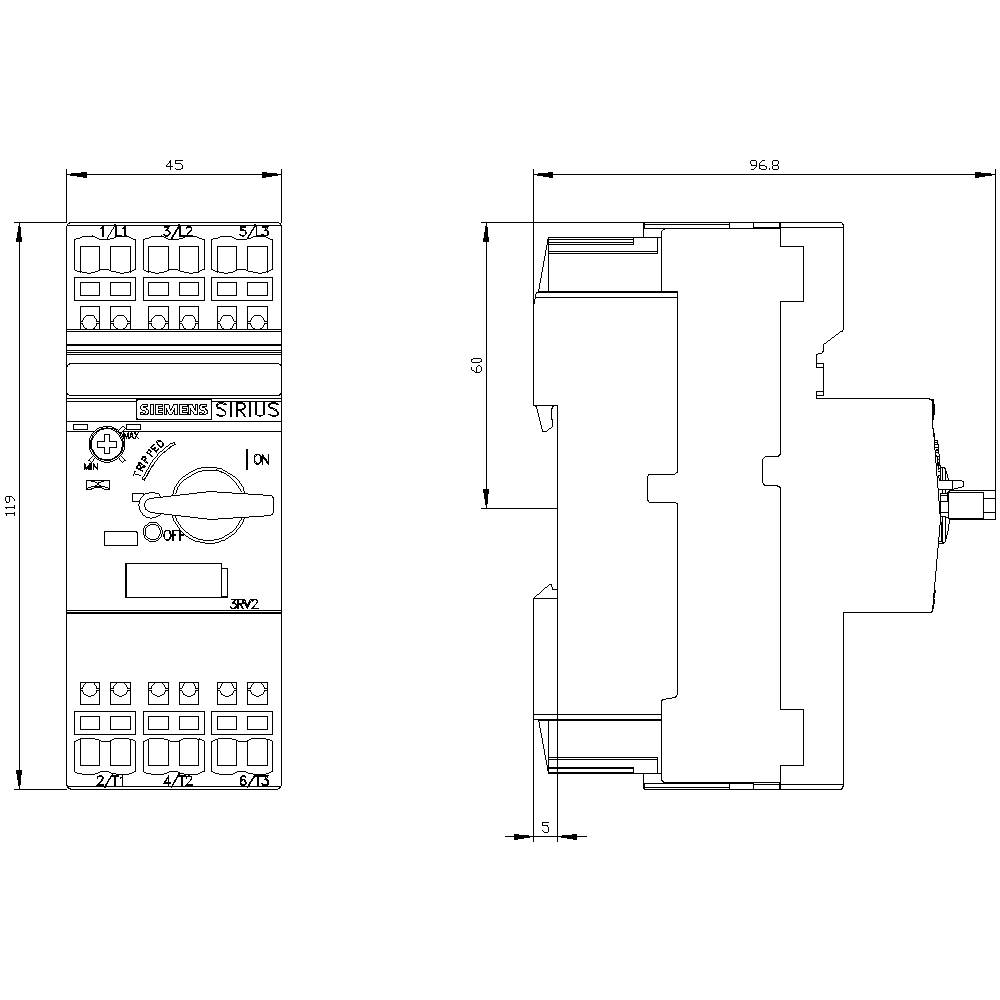

Dessin technique d'un appareil de commutation SIRIUS avec dimensions : largeur 45 mm, hauteur 113 mm, profondeur 96,8 mm. Vue de dessus et vue latérale détaillées.

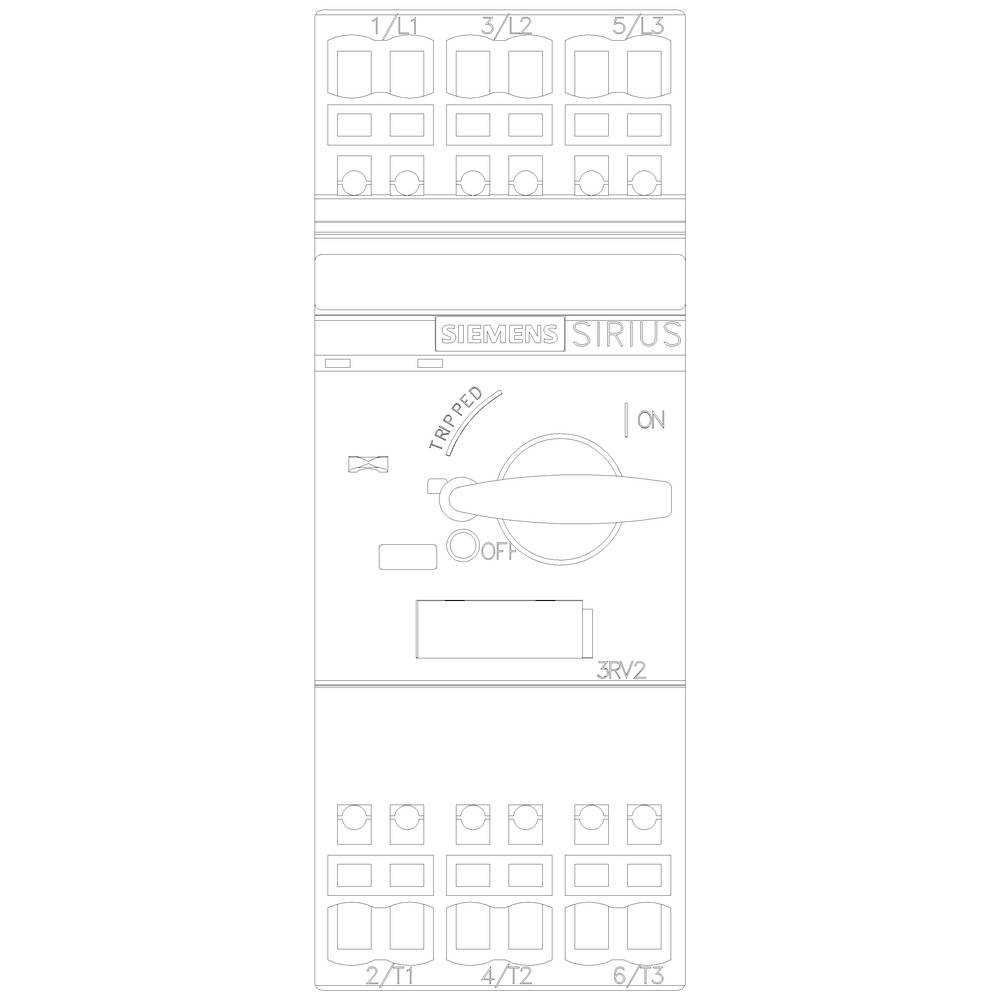

Illustration d'un interrupteur Siemens SIRIUS. L'interrupteur est positionné sur 'OFF'. Les bornes de connexion sont visibles en haut et en bas.

1/6

Photo non contractuelle

Type de produit

Disjoncteur

Valeur du courant d'appel (max.)

16 A

Connexion

raccordement à ressort

Type

3RV2021-4AA20

Dimensions

Fiche technique (PDF)

Livraison le Mo., 26. Okt.

Nombre

pièce(s)

Total (CHF 103.56 / pièce(s))

CHF 103.56

excl. TVA

uniquement CHF 13.93

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Disjoncteur taille S0 pour la protection moteur, déclencheur CLASS 10 A 10...16 A déclencheur N 208 A raccordement à ressort Pouvoir de coupure standard

Type de produit: Disjoncteur

Type: 3RV2021-4AA20

Dimensions: S0

Plage de réglage du courant (min.): 10 A

Valeur du courant d'appel (max.): 16 A

Plage de réglage (courant): 10 - 16 A

Nombre de pôles: 3 pôles

Tension de contact (max.): 690 V/AC

Type de montage: fixation par encliquetage
fixation par vis

Température min.: -20 °C

Température max.: +60 °C

Connexion: raccordement à ressort

: IP20

Profondeur: 97 mm

Largeur: 45 mm

Hauteur: 119 mm

Dim.: (l x H x P) 45 x 119 x 97 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

Couleur: multicolore

: 45

: 119 mm

: 97 mm

: 7.5 kW

: FAUX

: 16 A

: FAUX

: 3

: 690-690 V

: 10-16 A

: IP20

: VRAI

: Spring clamp connection

: Turn button

: Magnetic

: 4 kW

: 55 kA

: VRAI

: Built-in device fixed built-in technique

UKCA: oui

Variantes(Les prix indiqués sont excl.TVA, frais de port en sus )

Einstellbereich Strom (max.)

Einstellbereich Strom (min.)

Siemens 3RV2021-0GA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm

Code produit :1702216

0.63 A

0.45 A

Siemens 3RV2021-0JA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.7 - 1 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Code produit :1702217

1 A

0.7 A

Siemens 3RV2021-0JA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.7 - 1 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm

Code produit :1702272

1 A

0.7 A

Siemens 3RV2021-0GA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Code produit :1741961

0.63 A

0.45 A

Siemens 3RV2021-0GA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Code produit :1741962

0.63 A

0.45 A

Siemens 3RV2021-0GA20 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm

Code produit :1741963

0.63 A

0.45 A

Siemens 3RV2021-0HA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Code produit :1741964

0.8 A

0.55 A

Siemens 3RV2021-0HA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Code produit :1741965

0.8 A

0.55 A

Siemens 3RV2021-0HA20 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm

Code produit :1741966

0.8 A

0.55 A

Siemens 3RV2021-0HA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm

Code produit :1741982

0.8 A

0.55 A

Documents & téléchargements

Fiche technique

Fiche technique 1745986 Disjoncteur Siemens 3RV2021-4AA20 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1745986 Disjoncteur Siemens 3RV2021-4AA20 1 pc(s)

Description

Disjoncteur moteur 11-16 A S0 3RV2021-4
