Disjoncteur Siemens 3RV2021-1GA15 1 pc(s)

Un interrupteur électrique de Siemens avec plusieurs bornes et une poignée rotative pour la mise en marche et l'arrêt.

Photo non contractuelle

Une armoire électrique ouverte montre un câblage complexe et des appareils. Dehors, il pleut, l'eau goutte sur la fenêtre. À gauche se trouvent des commandes de machines.

Diagramme des accessoires de montage : Schéma de câblage avec composants numérotés, incluant des contacteurs auxiliaires et des blocs de sectionnement.

Le schéma montre la connexion parallèle de transformateurs avec des bornes numérotées (1L1, 3L2, 5L3) et des fusibles (2/T1, 4/T2, 6/T3).

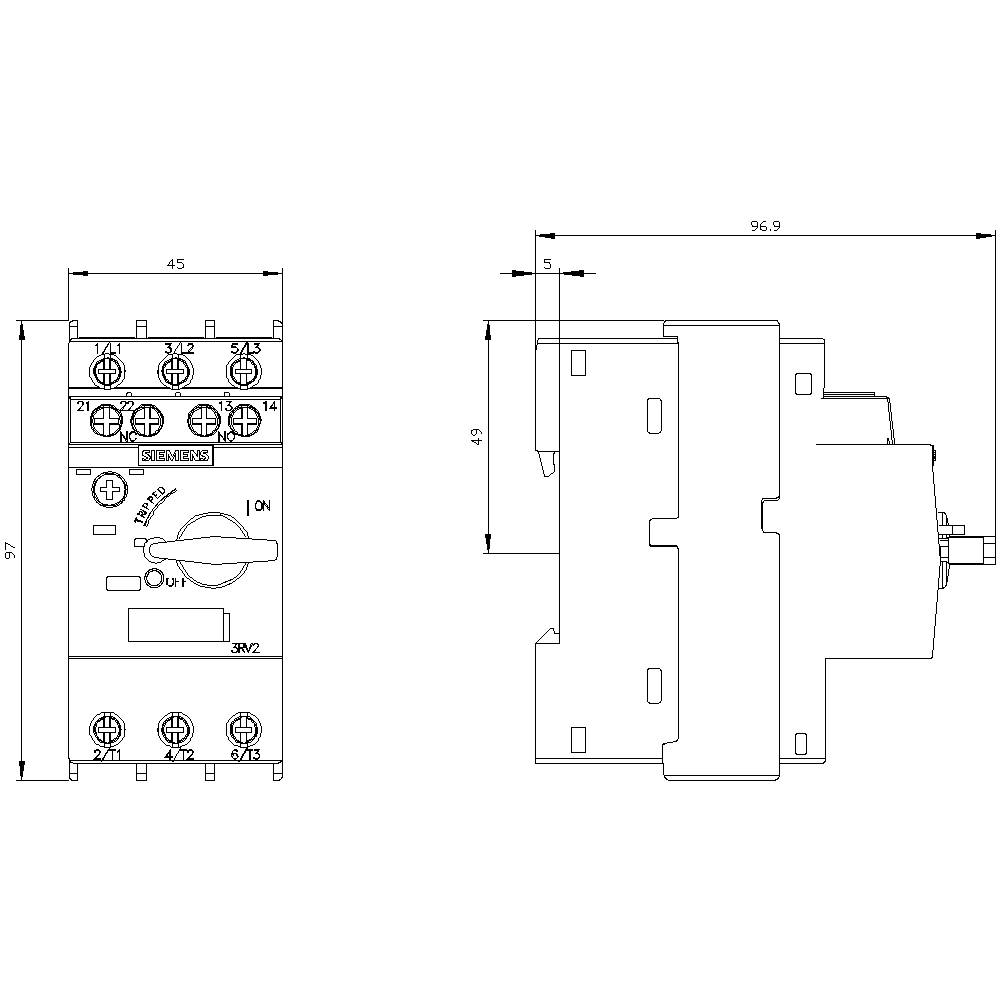

Dessin technique d'un interrupteur électrique avec dimensions. Les vues de face et de côté montrent la structure et les positions des connexions.

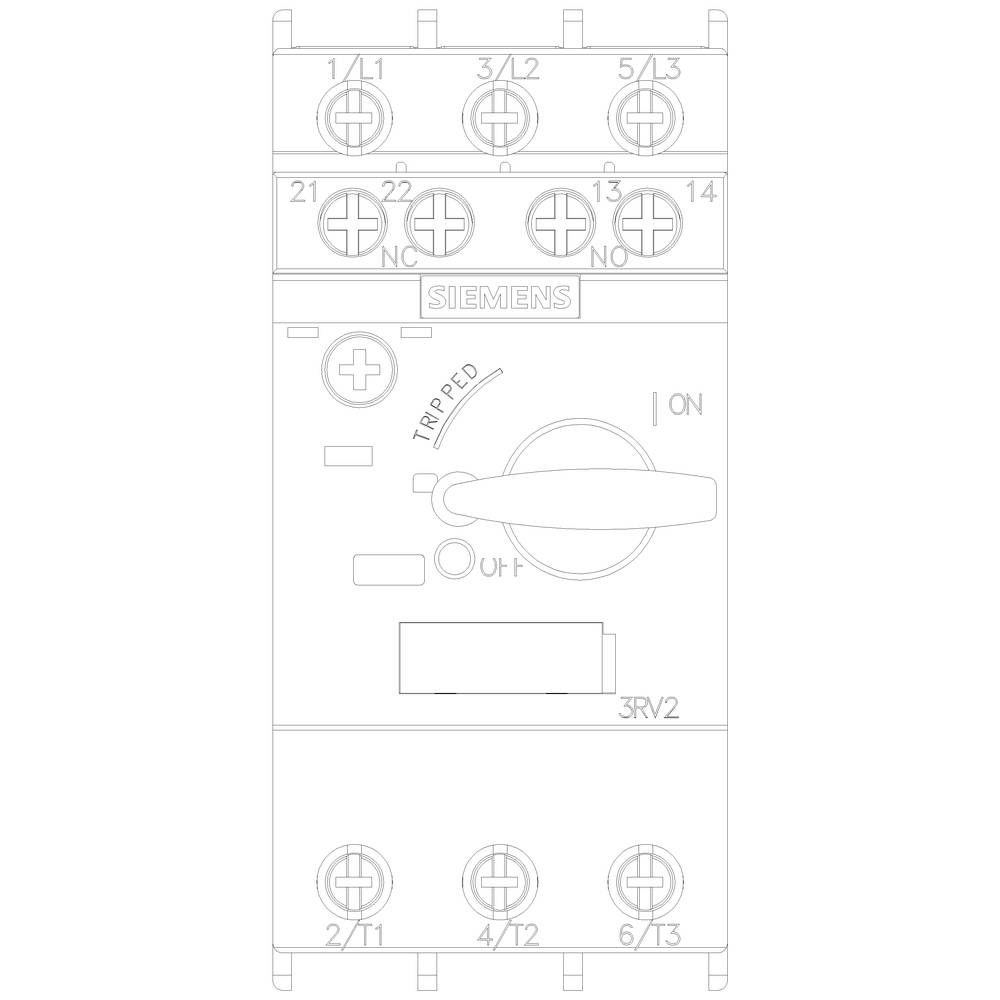

Un interrupteur portant l'inscription « Tripped On Off » avec une échelle. Plusieurs bornes de connexion sont situées en haut et en bas.

1/6

Photo non contractuelle

Type de produit

Disjoncteur

Valeur du courant d'appel (max.)

6.3 A

Connexion

raccord à vis

Type

3RV2021-1GA15

Dimensions

Fiche technique (PDF)

Livraison le jeu. 17 septembre

2 pièce(s)

Nombre

pièce(s)

Total (CHF 107.26 / pièce(s))

CHF 107.26

excl. TVA

uniquement CHF 13.93

Plus que 2 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Disjoncteur taille S0 pour la protection moteur, déclencheur CLASS 10 A 4,5...6,3 A déclencheur N 82 A raccordement à vis Pouvoir de coupure standard avec contact auxiliaire transversal 1S+1Ö

Type de produit: Disjoncteur

Type: 3RV2021-1GA15

Dimensions: S0

Plage de réglage du courant (min.): 4.5 A

Valeur du courant d'appel (max.): 6.3 A

Plage de réglage (courant): 4.5 - 6.3 A

Nombre de pôles: 3 pôles

Tension de contact (max.): 690 V/AC

Type de montage: fixation par encliquetage
fixation par vis

Température min.: -20 °C

Température max.: +60 °C

Connexion: raccord à vis

: IP20

Profondeur: 97 mm

Largeur: 45 mm

Hauteur: 97 mm

Dim.: (l x H x P) 45 x 97 x 97 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

: 45

: 97 mm

: 97 mm

: 2.2 kW

: VRAI

: 6.3 A

: FAUX

: 3

: 690-690 V

: 4.5-6.3 A

: IP20

: VRAI

: Screw connection

: Turn button

: Magnetic

: 1.5 kW

: 100 kA

: VRAI

: Built-in device fixed built-in technique

UKCA: oui

Variantes(Les prix indiqués sont excl.TVA, frais de port en sus )

Einstellbereich Strom (max.)

Einstellbereich Strom (min.)

Siemens 3RV2021-0GA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm

Code produit :1702216

0.63 A

0.45 A

Siemens 3RV2021-0JA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.7 - 1 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Code produit :1702217

1 A

0.7 A

Siemens 3RV2021-0JA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.7 - 1 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm

Code produit :1702272

1 A

0.7 A

Siemens 3RV2021-0GA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Code produit :1741961

0.63 A

0.45 A

Siemens 3RV2021-0GA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Code produit :1741962

0.63 A

0.45 A

Siemens 3RV2021-0GA20 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm

Code produit :1741963

0.63 A

0.45 A

Siemens 3RV2021-0HA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Code produit :1741964

0.8 A

0.55 A

Siemens 3RV2021-0HA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Code produit :1741965

0.8 A

0.55 A

Siemens 3RV2021-0HA20 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm

Code produit :1741966

0.8 A

0.55 A

Siemens 3RV2021-0HA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm

Code produit :1741982

0.8 A

0.55 A

Documents & téléchargements

Fiche technique

Fiche technique 1745976 Disjoncteur Siemens 3RV2021-1GA15 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1745976 Disjoncteur Siemens 3RV2021-1GA15 1 pc(s)

Description

Interrupteur de puissance taille S0 pour la protection du moteur, Classe 10 A-déclencheur déclencheur 4,5...6,3 A N 82 A Raccord à visser 0.20 standard avec interrupteur auxiliaire se trouvant transversal 1S+ 1O Disjoncteur SIRIUS 3RV2 pour la protection du moteur pour un arrêt en cas de court-circuit et protection des consommateurs et d'installation contre la surcharge, ainsi que pour la séparation de l'installation du secteur. Le commutateur de puissance compact et des systèmes de climatisation fixes sont par leur faible dégagement de chaleur pour une utilisation dans des appareils dériver optimisé, et également pour IE3/IE4-moteurs et aussi bien pour la commutation de courant continu. Homologations dans le monde entier (par ex. IEC et UL/CSA) et applications dans des applications à risque d'explosion (ATEX ou IEC Ex) sont bien entendu. Variantes sont disponibles pour protection du moteur de l'appareil (également avec relais de surcharge fonction), la protection contre les court-circuits Protection des combinaisons de démarrage, d'un transformateur de protection, en tant que principal et interrupteur d'ARRÊT D'URGENCE et pour une utilisation dans des réseaux informatiques. Ils sont à vis ou bornes à ressort pour un accès rapide et sans entretien, résistant aux vibrations et au choix avec interrupteur auxiliaire intégré. Le pack complet d'accessoires, comme par exemple interrupteur auxiliaire, déclencheur auxiliaire, interrupteur de signalisation etc. le même pour toutes les tailles. L'utilisation de différentes possibilités d'alimentation de l'énergie, tels que le système d'alimentation SIRIUS 3RV29, réduit considérablement le circuit principal de câblage. Les disjoncteurs 3RV2 et de la technologie sans fil série 3RV1 à partir de la. Simple, efficace, toujours à jour - le système SIRIUS.

Ce texte a été traduit par une machine.
