Disjoncteur Siemens 3RV2011-1DA10 Plage de réglage (courant): 2.2 - 3.2 A Tension de contact (max.): 690 V/AC (l x H x P

Un disjoncteur Siemens noir et gris avec un commutateur rotatif sur la façade, utilisé pour contrôler des circuits électriques.

Photo non contractuelle

Installation industrielle derrière une fenêtre couverte de gouttes de pluie. À gauche, un coffret électrique ouvert avec des câbles et des interrupteurs ; à droite, des machines floues.

Diagramme d'accessoires électriques : Connecteurs de jonction, interrupteurs de signalisation et blocs de bornes regroupés autour d'un module central. Connexions représentées.

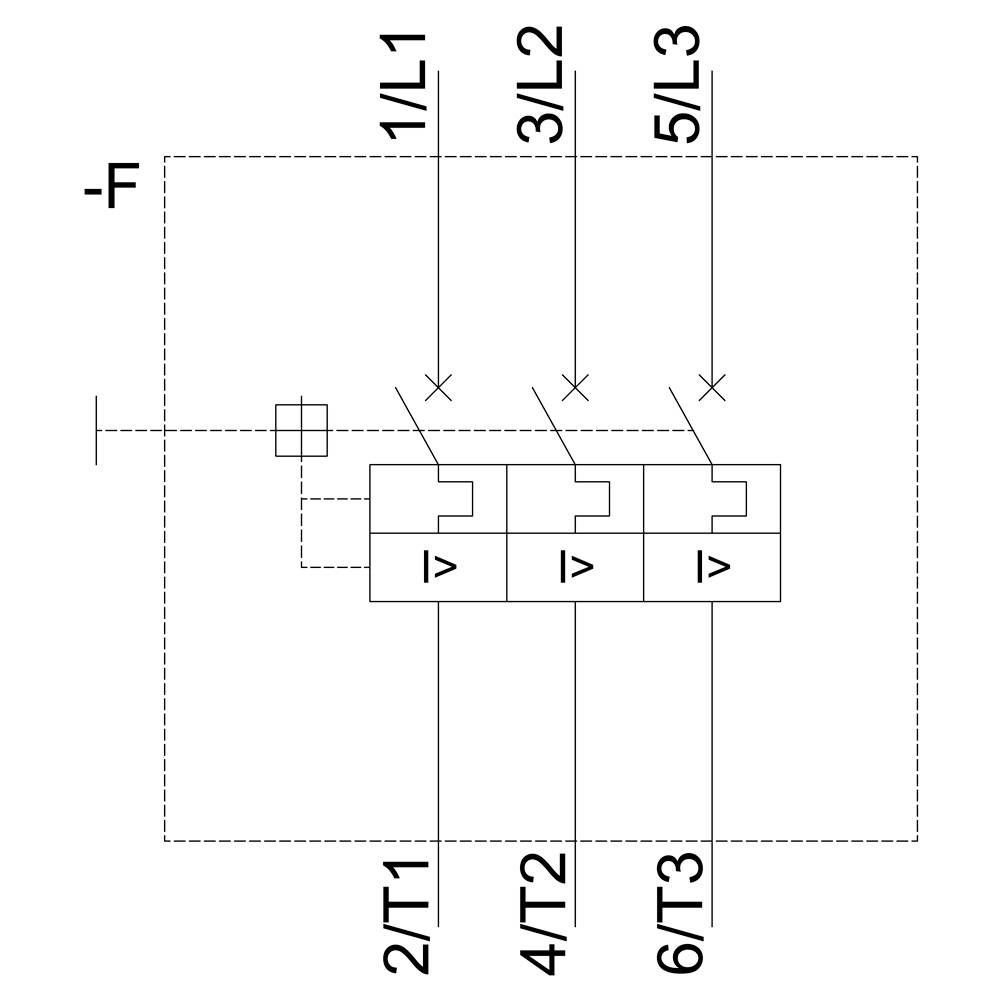

Schéma de câblage d'un disjoncteur de protection pour moteur triphasé avec les étiquettes '1/L1', '3/L2', '5/L3', '2/T1', '4/T2', '6/T3' ; symbolisant les connexions de phases.

Schéma de câblage d'un appareil électrique avec dimensions en millimètres : 97x96,5x45. Montre les connexions et les interrupteurs étiquetés 'I-O'.

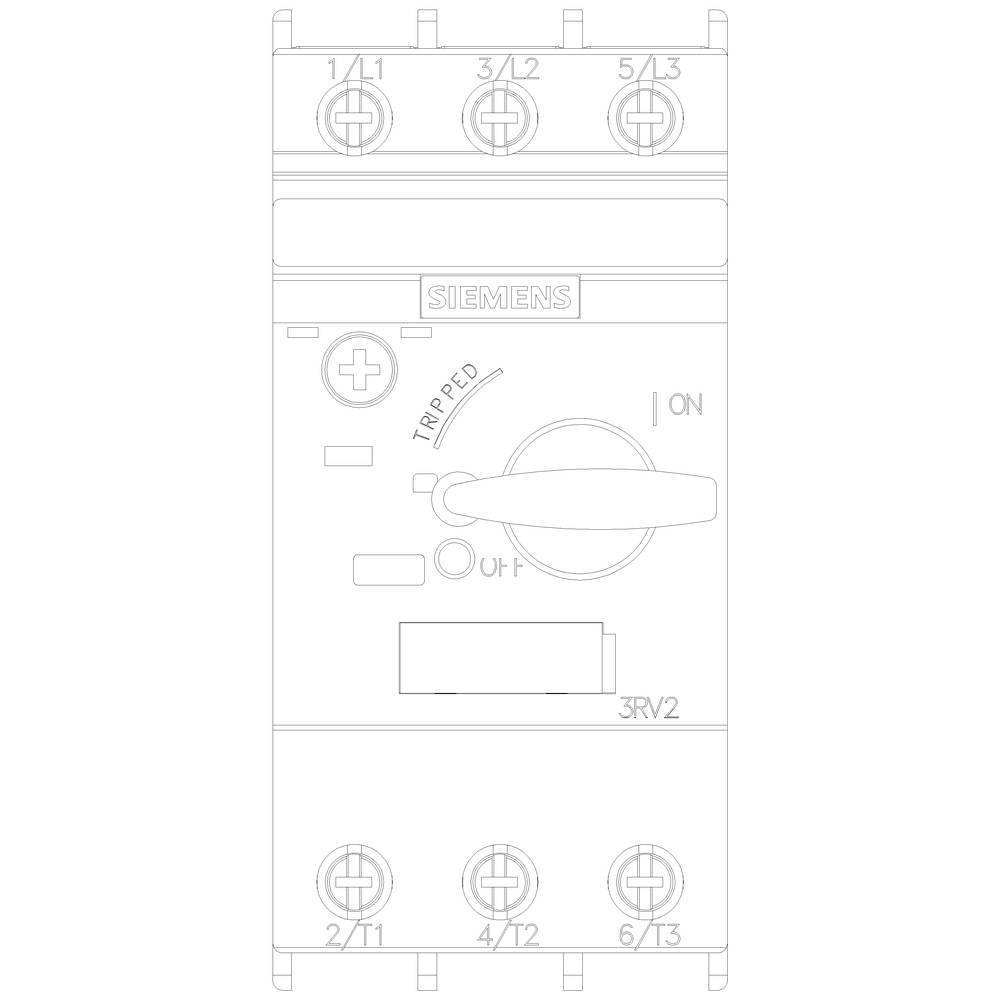

Un dispositif de commutation avec un commutateur rotatif, marqué 'Siemens', 'ON', 'TRIPPED', et trois bornes sur le dessus et le dessous.

1/6

Photo non contractuelle

Type de produit

Disjoncteur

Valeur du courant d'appel (max.)

3.2 A

Connexion

raccord à vis

Type

3RV2011-1DA10

Dimensions

S00

Fiche technique (PDF)

Livraison le Fr., 18. Sept.

16 pièce(s)

Nombre

pièce(s)

Total (CHF 72.11 / pièce(s))

CHF 72.11

excl. TVA

uniquement CHF 9.29

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Modèle : pour la protection du moteur
Type de filetage : m3
Poids : 347 g
Durée de vie mécanique : 100000
Durée de vie électrique : 100000
Tension d'isolement : 690 V
Puissance dissipée : 6 W
Fréquence : 50/60 Hz

Type de produit: Disjoncteur

Type: 3RV2011-1DA10

Dimensions: S00

Plage de réglage du courant (min.): 2.2 A

Valeur du courant d'appel (max.): 3.2 A

Plage de réglage (courant): 2.2 - 3.2 A

Nombre de pôles: 3 pôles

Tension de contact (max.): 690 V/AC

Type de montage: pour profilé

Température min.: -20 °C

Température max.: +60 °C

Connexion: raccord à vis

: IP20

Profondeur: 97 mm

Largeur: 45 mm

Hauteur: 97 mm

Dim.: (l x H x P) 45 x 97 x 97 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

Poids: 0.35

: 45

: 97 mm

: 97 mm

: 1.1 kW

: FAUX

: 3.2 A

: FAUX

: 3

: 690-690 V

: 2.2-3.2 A

: IP20

: VRAI

: Screw connection

: Turn button

: Magnetic

: 0.6 kW

: 100 kA

: VRAI

: Built-in device fixed built-in technique

UKCA: oui

Variantes(Les prix indiqués sont excl.TVA, frais de port en sus )

Einstellbereich Strom (max.)

Produkt-Art

Einstellbereich Strom (min.)

Siemens 3RV1011-0JA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.7 - 1 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm

Code produit :1702444

1 A

Leistungsschalter

0.7 A

Siemens 3RV1011-0AA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.11 - 0.16 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm

Code produit :1745448

0.16 A

Leistungsschalter

0.11 A

Siemens 3RV1011-0AA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.11 - 0.16 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm

Code produit :1745449

0.16 A

Leistungsschalter

0.11 A

Siemens 3RV1011-0BA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.14 - 0.2 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm

Code produit :1745450

0.2 A

Leistungsschalter

0.14 A

Siemens 3RV1011-0BA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.14 - 0.2 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm

Code produit :1745452

0.2 A

Leistungsschalter

0.14 A

Siemens 3RV1011-0CA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.18 - 0.25 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm

Code produit :1745453

0.25 A

Leistungsschalter

0.18 A

Siemens 3RV1011-0DA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.22 - 0.32 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm

Code produit :1745454

0.32 A

Leistungsschalter

0.22 A

Siemens 3RV1011-0EA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.28 - 0.4 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm

Code produit :1745455

0.4 A

Leistungsschalter

0.28 A

Siemens 3RV1011-0FA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.35 - 0.5 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm

Code produit :1745456

0.5 A

Leistungsschalter

0.35 A

Siemens 3RV1011-0GA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm

Code produit :1745457

0.63 A

Leistungsschalter

0.45 A

Documents & téléchargements

Fiche technique

Fiche technique 1431121 Disjoncteur Siemens 3RV2011-1DA10 Plage de réglage (courant): 2.2 - 3.2 A Tension de contact (max.): 690 V/AC (l x H x P

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1431121 Disjoncteur Siemens 3RV2011-1DA10 Plage de réglage (courant): 2.2 - 3.2 A Tension de contact (max.): 690 V/AC (l x H x P

Description

Disjoncteur taille S00 pour la protection du moteur, déclencheur CLASS 10 A 2,2...3,2 A N déclencheur 42 A connexion à vis capacité de commutation standard disjoncteur SIRIUS 3RV2 pour la protection du moteur pour une coupure sûre en cas de court-circuit et de protection des consommateurs et de l'installation contre les surcharges, ainsi que pour la séparation sûre de l'installation du réseau.
Les disjoncteurs les plus compacts et les plus respectueux de l'environnement sont optimisés pour une utilisation dans les compartiments de consommation grâce à leur faible chaleur résiduelle, bien entendu sans produit de synthèse pour les moteurs IE3/IE4. Les homologations internationales (par ex. IEC et UL/CSA) et les applications dans des applications potentiellement explosives (ATEX ou IEC ex) sont bien entendu.
Des variantes d'appareils sont disponibles pour la protection du moteur (également avec fonction relais de surcharge), la protection des installations, la protection contre les courts-circuits des combinaisons de démarrage, la protection du transformateur, comme interrupteur principal et ARRÊT d'urgence et pour une utilisation sur les réseaux informatiques. Ils sont disponibles avec connexion à vis ou à ressort pour une connexion rapide, sans entretien et sans secousses, et au choix avec interrupteur auxiliaire intégré.
Les accessoires complets, tels que les commutateurs auxiliaires, les déclencheurs auxiliaires, les commutateurs de signalisation, etc., sont identiques pour toutes les tailles. L'utilisation de différentes possibilités d'économie d'énergie, comme le système d'alimentation associé SIRIUS 3RV29, réduit considérablement le câblage du circuit principal.
Les disjoncteurs 3RV2 déclenchent la série éprouvée 3RV1.
Simple, efficace, toujours à jour - le boîtier de construction SIRIUS.

Ce texte a été traduit par une machine.
