Disjoncteur Siemens 3RV2011-0DA25 1 pc(s) Piece

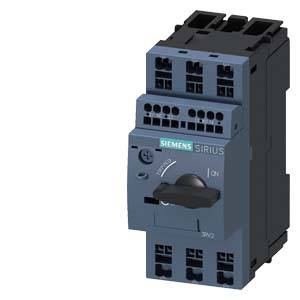

Disjoncteur 'Siemens SIRIUS' avec manette de commande, utilisé dans les commandes électriques pour le démarrage et l'arrêt des machines.

Photo non contractuelle

Un armoire électrique ouverte révèle un câblage complexe, à côté d'une vitre de fenêtre mouillée de pluie, derrière laquelle des machines floues sont visibles.

'Accessoires montables' : Diagramme des composants avec descriptions numérotées, montrant les connexions et les fonctions importantes des pièces.

'Le schéma de circuit montre un disjoncteur triphasé avec des désignations pour les phases L1, L2, L3 et T1, T2, T3. Connexion au commutateur.'

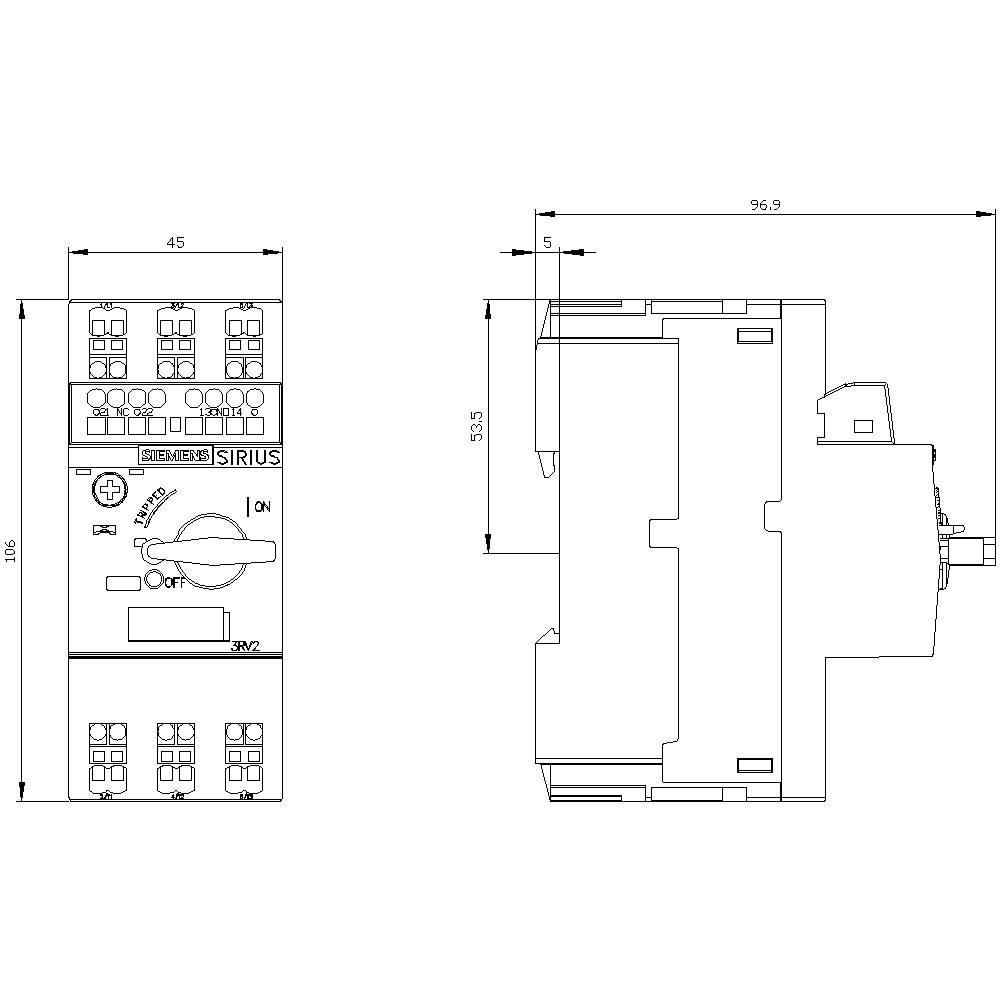

Dessin technique d'un interrupteur avec dimensions : hauteur 106 mm, largeur 45 mm, côté 96,9 mm. Désigné 'SIRIUS'.

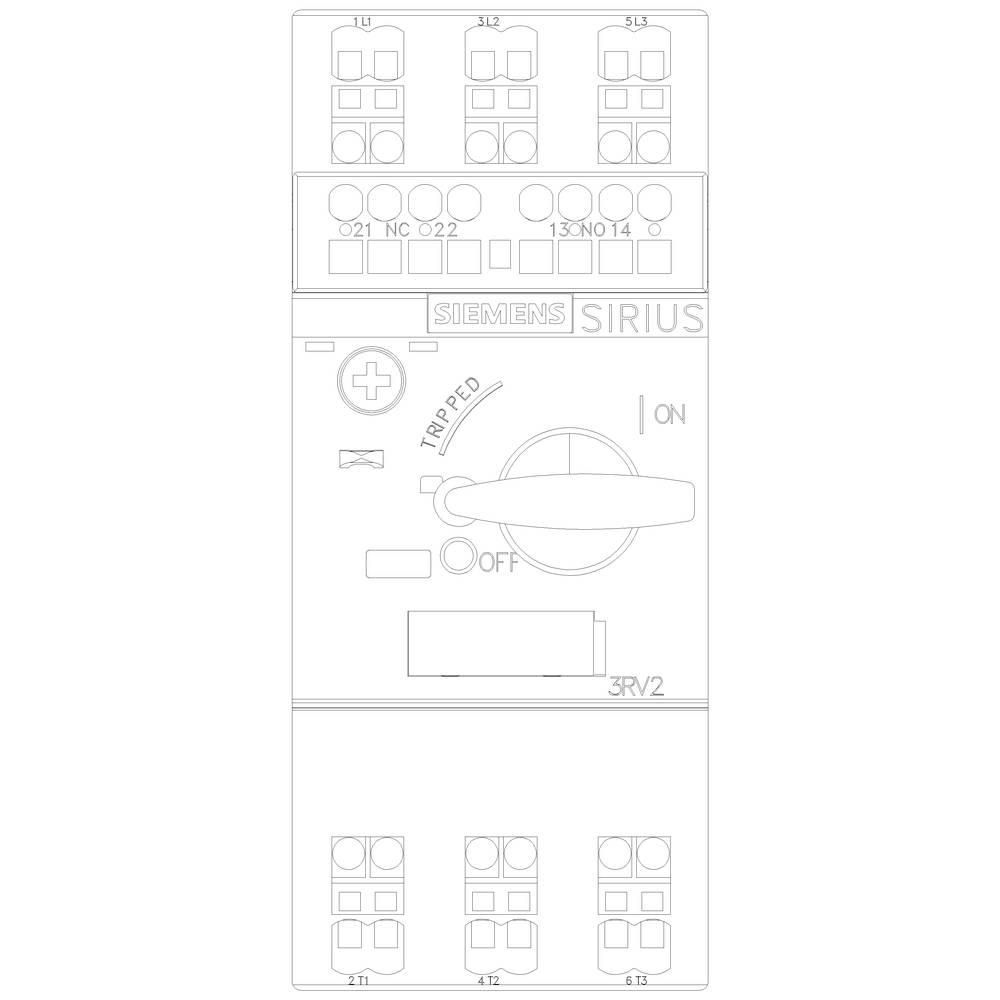

Commutateur Siemens SIRIUS avec commutateur rotatif, positions 'OFF', 'DÉCLENCHÉ', 'ON'. Montre différentes connexions électriques.

1/6

Photo non contractuelle

Type de produit

Disjoncteur

Valeur du courant d'appel (max.)

0.32 A

Connexion

raccordement à ressort

Type d'emballage

Piece

Type

3RV2011-0DA25

Fiche technique (PDF)

Livraison le Mi., 4. Nov.

Nombre

pièce(s)

Total (CHF 90.61 / pièce(s))

CHF 90.61

excl. TVA

uniquement CHF 9.29

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Disjoncteur 3RV2011-0DA25 Siemens

Notre service pour vous

Caractéristiques techniques

Disjoncteur taille S00 pour la protection moteur, déclenchement CLASS 10 A 0,22...0,32 A déclenchement N 4,2 A raccordement à ressort Pouvoir de coupure standard avec contact auxiliaire transversal 1S+1Ö

Type d'emballage: Piece

Type de produit: Disjoncteur

Type: 3RV2011-0DA25

Dimensions: S00

Plage de réglage du courant (min.): 0.22 A

Valeur du courant d'appel (max.): 0.32 A

Plage de réglage (courant): 0.22 - 0.32 A

Nombre de pôles: 3 pôles

Tension de contact (max.): 690 V/AC

Adapté pour série: Siemens modèle S00

Convient pour marque: Siemens

Type de montage: fixation par encliquetage
fixation par vis

Température min.: -20 °C

Température max.: +60 °C

Spécificités: avec contact auxiliaire

Connexion: raccordement à ressort

: IP20

Profondeur: 97 mm

Largeur: 45 mm

Hauteur: 106 mm

Dim.: (l x H x P) 45 x 106 x 97 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

: 45

: 106 mm

: 97 mm

: 0.09 kW

: VRAI

: 0.32 A

: FAUX

: 3

: 690-690 V

: 0.22-0.32 A

: IP20

: VRAI

: Spring clamp connection

: Turn button

: Magnetic

: 0 kW

: 100 kA

: VRAI

: Built-in device fixed built-in technique

UKCA: non pertinent

Variantes(Les prix indiqués sont excl.TVA, frais de port en sus )

Einstellbereich Strom (max.)

Verpackungsart

Einstellbereich Strom (min.)

Siemens 3RV1011-0JA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.7 - 1 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Code produit :1702444

1 A

Piece

0.7 A

Siemens 3RV1011-0AA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.11 - 0.16 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Code produit :1745448

0.16 A

Piece

0.11 A

Siemens 3RV1011-0AA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.11 - 0.16 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm

Code produit :1745449

0.16 A

0.11 A

Siemens 3RV1011-0BA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.14 - 0.2 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Code produit :1745450

0.2 A

Piece

0.14 A

Siemens 3RV1011-0BA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.14 - 0.2 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm

Code produit :1745452

0.2 A

0.14 A

Siemens 3RV1011-0CA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.18 - 0.25 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Code produit :1745453

0.25 A

Piece

0.18 A

Siemens 3RV1011-0DA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.22 - 0.32 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Code produit :1745454

0.32 A

Piece

0.22 A

Siemens 3RV1011-0EA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.28 - 0.4 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Code produit :1745455

0.4 A

Piece

0.28 A

Siemens 3RV1011-0FA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.35 - 0.5 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Single

Code produit :1745456

0.5 A

Single

0.35 A

Siemens 3RV1011-0GA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Code produit :1745457

0.63 A

Piece

0.45 A

Documents & téléchargements

Fiche technique

Fiche technique 1740350 Disjoncteur Siemens 3RV2011-0DA25 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1740350 Disjoncteur Siemens 3RV2011-0DA25 1 pc(s) Piece

Description

Interrupteur de puissance taille S00, classe de protection pour le moteur déclencheur 10 A 0,22...0,32 A N-déclencheur 4,2 A bornes à ressort 0.20 standard avec interrupteur auxiliaire se trouvant transversal 1S+ 1O Disjoncteur SIRIUS 3RV2 pour la protection du moteur pour un arrêt en cas de court-circuit et protection des consommateurs et d'installation contre la surcharge, ainsi que pour la séparation de l'installation du secteur. Le commutateur de puissance compact et des systèmes de climatisation fixes sont par leur faible dégagement de chaleur pour une utilisation dans des appareils dériver optimisé, et également pour IE3/IE4-moteurs et aussi bien pour la commutation de courant continu. Homologations dans le monde entier (par ex. IEC et UL/CSA) et applications dans des applications à risque d'explosion (ATEX ou IEC Ex) sont bien entendu. Variantes sont disponibles pour protection du moteur de l'appareil (également avec relais de surcharge fonction), la protection contre les court-circuits Protection des combinaisons de démarrage, d'un transformateur de protection, en tant que principal et interrupteur d'ARRÊT D'URGENCE et pour une utilisation dans des réseaux informatiques. Ils sont à vis ou bornes à ressort pour un accès rapide et sans entretien, résistant aux vibrations et au choix avec interrupteur auxiliaire intégré. Le pack complet d'accessoires, comme par exemple interrupteur auxiliaire, déclencheur auxiliaire, interrupteur de signalisation etc. le même pour toutes les tailles. L'utilisation de différentes possibilités d'alimentation de l'énergie, tels que le système d'alimentation SIRIUS 3RV29, réduit considérablement le circuit principal de câblage. Les disjoncteurs 3RV2 et de la technologie sans fil série 3RV1 à partir de la. Simple, efficace, toujours à jour - le système SIRIUS.

Ce texte a été traduit par une machine.
