Digitus DN-PWR-SST-3624 Alimentation rail DIN 24 V/DC 1.5 A 36 W Contenu 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
10 pièce(s)
Nombre
Total (CHF 13.83 / pièce(s))
CHF 13.83
excl. TVA
Plus que 10 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Digitus 24V / 1.5A / 36W Step-Shape DIN-Rail Bloc d'alimentation (Slim, classe II)
Points forts & détails
- Boîtier Step-Shape compact de 35 mm de large – Ideal pour des installations denses.
- 24 V / 1,5 A / 36 W – Alimentation standard puissante pour les systèmes industriels et d’automatisation.
- Efficacité très élevée de 89 % – optimisée pour un fonctionnement continu à haute efficacité énergétique.
- Entrée longue portée 90–264 V c.a. / 127–370 V c.c. – utilisable dans le monde entier.
- Tension de sortie réglable 21,6–29 V – Ideal pour des longueurs de câble et un ajustement précis de la tension.
- Circuits de protection complets : protection contre les courts-circuits, les surcharges et les surtensions.

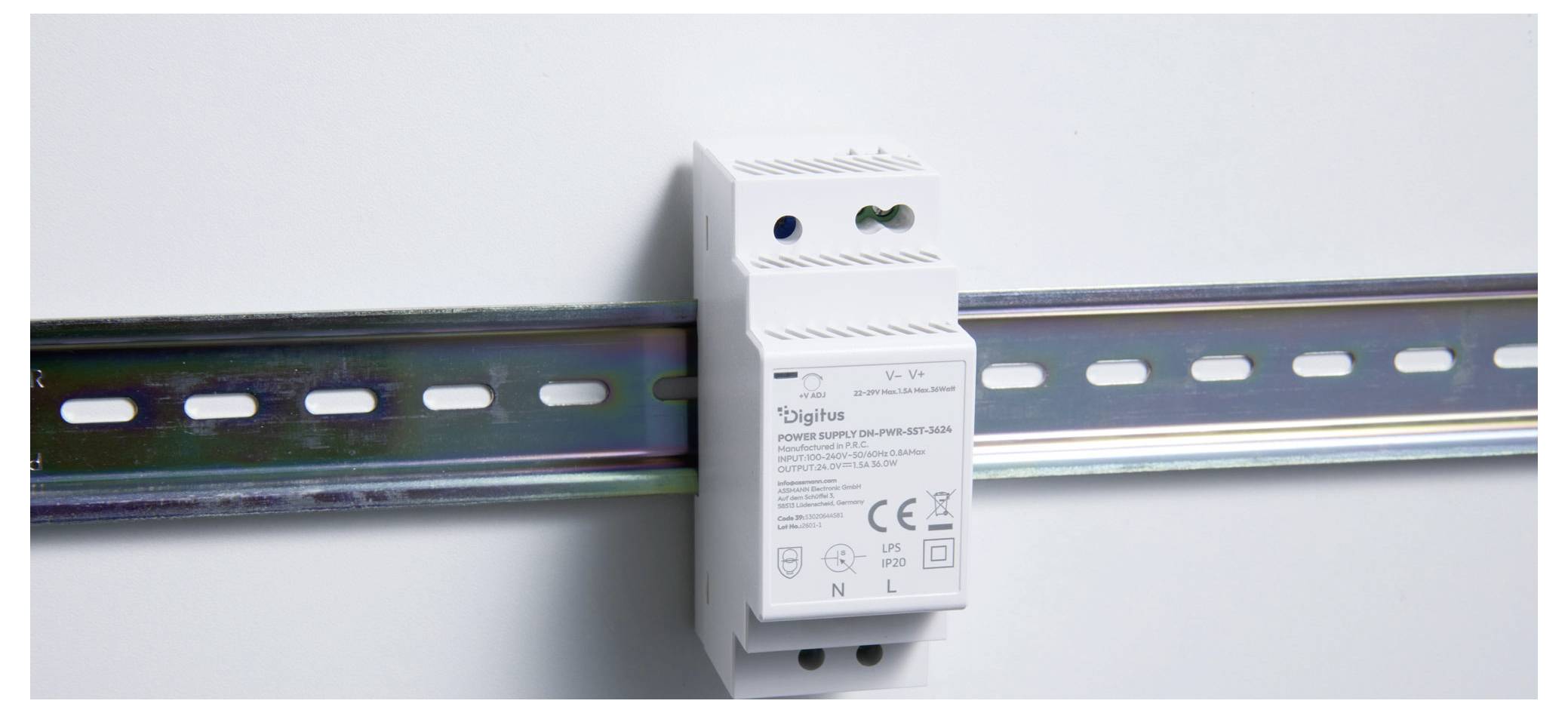

- Montage sur rail DIN conforme aux normes (TH35) – installation rapide et sûre.
- Isolation Class II & Class 2/LPS – haute sécurité électrique sans conducteur de protection.
- Plage de température étendue de −20 à +70 °C – robuste pour les environnements industriels exigeants.
- Ideal pour API, capteurs, modules IoT, contrôles d'accès, appareils de communication et périphériques 24 V.
Caractéristiques techniques
- Tension de sortie : 24 V/DC
- Courant de sortie : 1,5 A
- Puissance de sortie : 36 W
- Plage de réglage de la tension : 21,6–29 V
- Ripple & Noise : 150 MVP-p
- Tolérance : ± 2 %
- Line Regulation: ±1 %
- Load Regulation: ±1 %
- TENSION D'ENTRÉE : 90–264 V C.A. / 127–370 V C.C.
- Plage de fréquence : 47–63 Hz
- COURANT DE MISE EN MARCHE : 25 A @ 115 V / 45 A @ 230 V
- CONSOMMATION DE COURANT C.A. : 0,88 A @ 115 V / 0,48 A @ 230 V.
- Efficacité : 89 % (voir. Fiche technique 88 à 89 %)
- Protection contre les surcharges : 105 à 160 % (mode Hiccup, récupération automatique)
- Protection contre les surtensions (OVP) : 30–36 V
- Protection contre les courts-circuits : Oui (Auto-Recovery)
- Température de fonctionnement : -20 °C à +70 °C
- Température de stockage : -40 °C à +85 °C
- Humidité : 20–80 % RH (non condensant)
- MTBF : 900.000 H (MIL-HDBK-217F)
- Vibration : IEC60068-2-6 (10–500 Hz, 2G)
- Hauteur de fonctionnement : jusqu'à 5000 m
- Isolation classe II
- Classe 2 / LPS
- Normes de sécurité : UL62368-1, EN62368-1
- Catégorie de protection contre la surtension OVC II
- CEM (émission): EN55032 classe B
- CEM (immunité): EN61000-4-2/3/4/5/6/8/11
- Tension d'isolation : 4 kV/AC

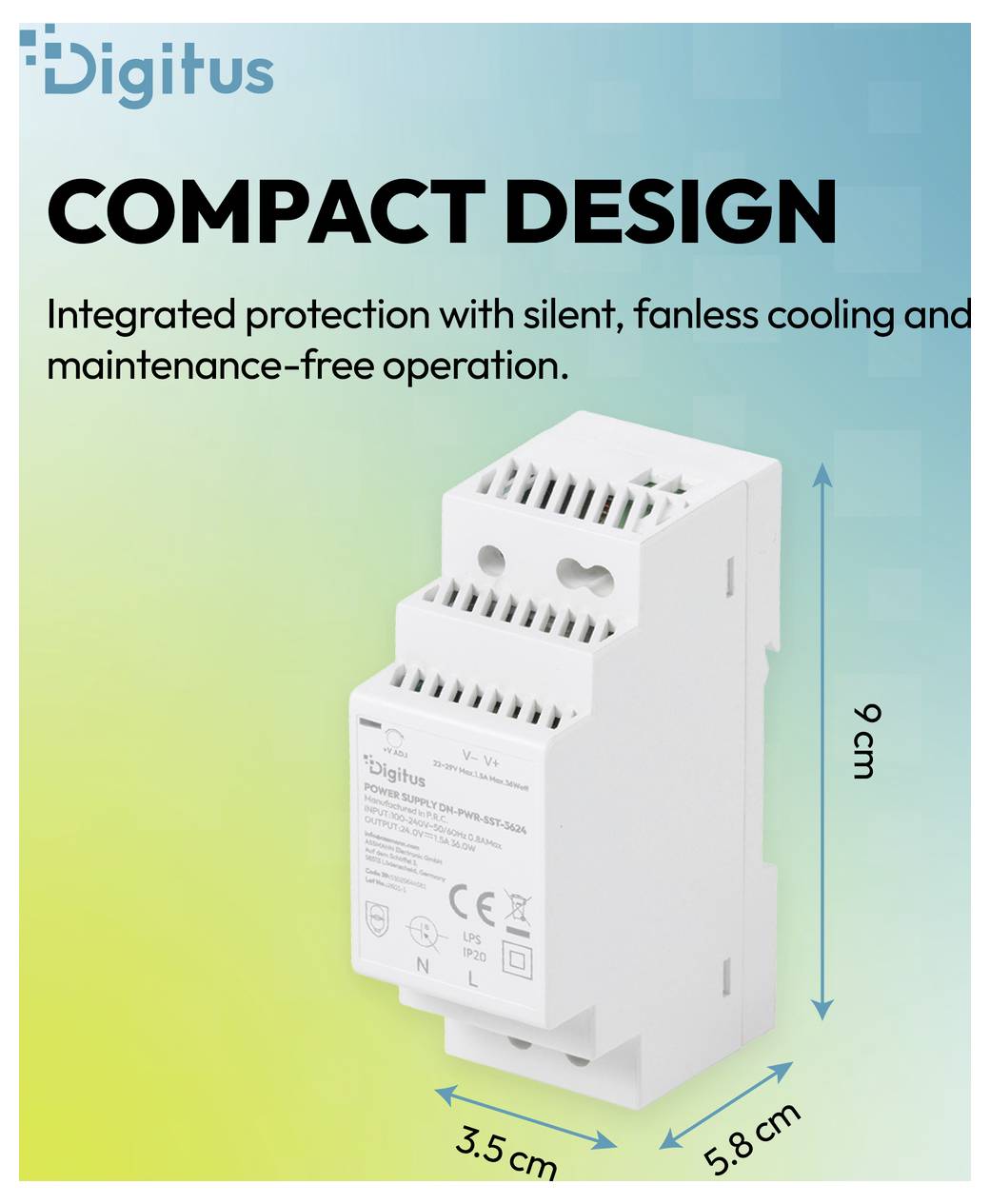

- Dimensions: 35 × 90 × 58 mm
- Poids : 120 g

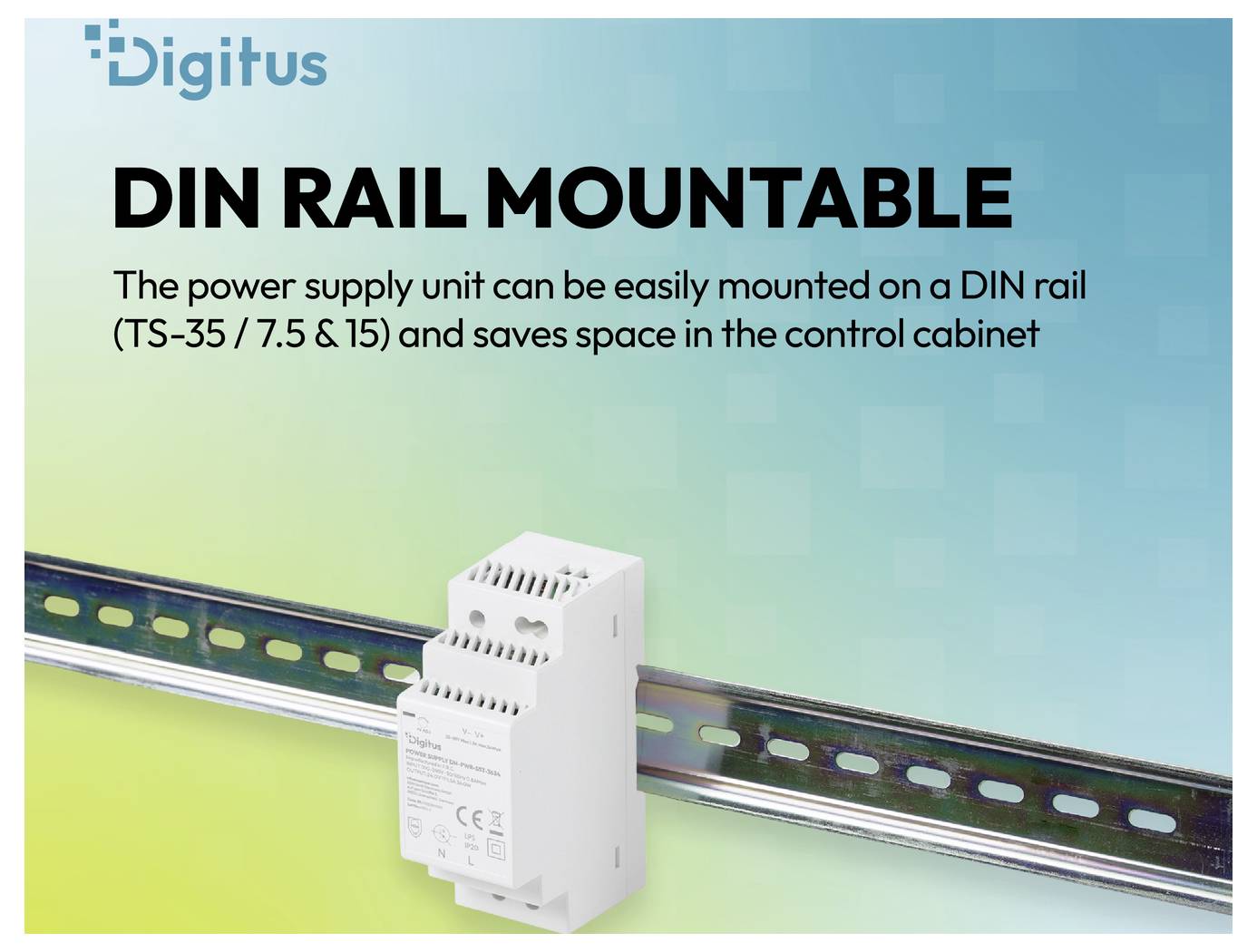

- Montage : rail DIN (TH35)

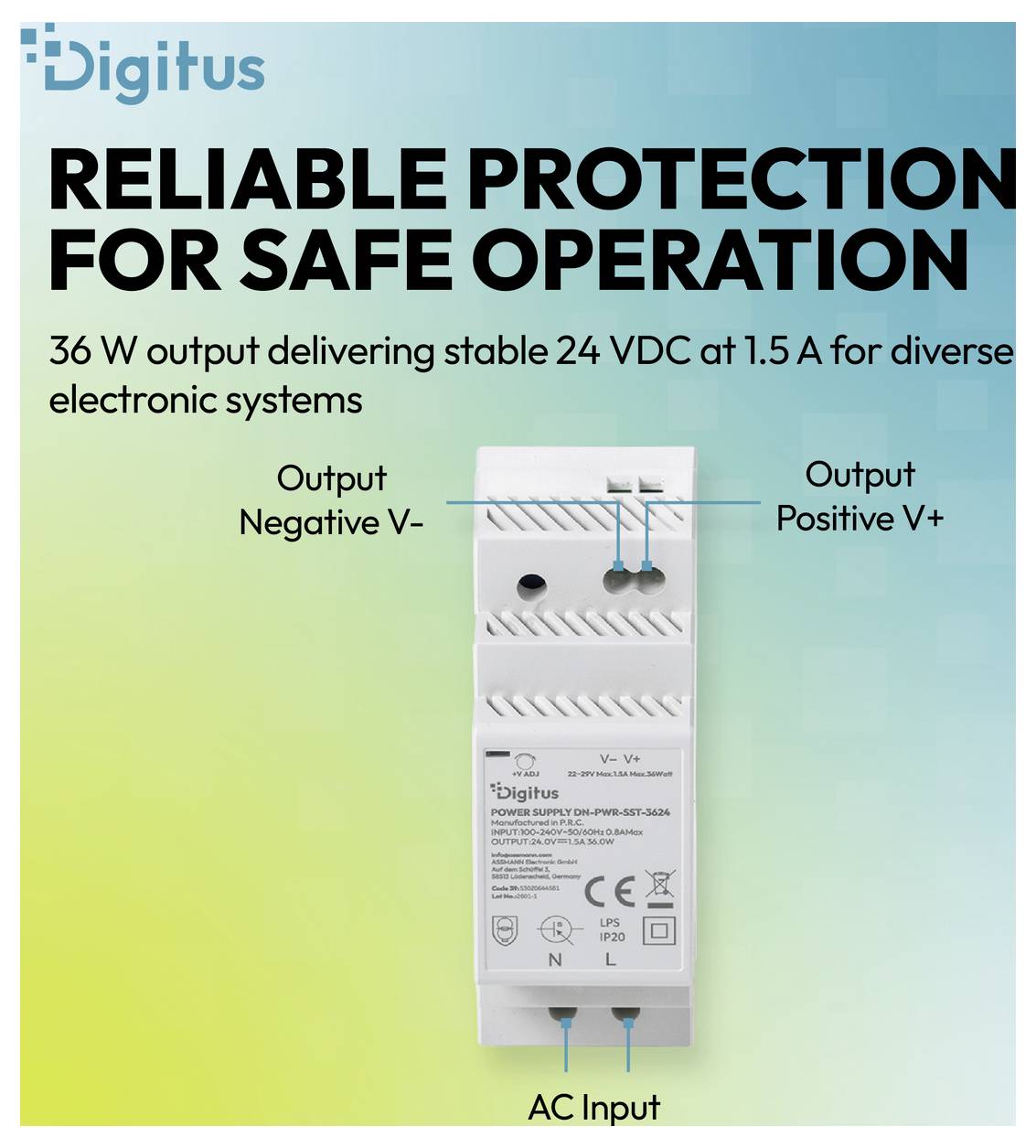

- Connecteurs (entrée) : AC/L (1), AC/N (2)
- Connecteurs (sortie) : +V (3), −V (4)
- Type de produit
Alimentation rail DIN
- Tension d'entrée (min.)
90 V/AC
127 V/DC
- Tension de sortie
24 V/DC
- Tension d'entrée (max.)
264 V/AC
370 V/DC
- Courant de sortie (max.)
1.5 A
- Courant de sortie (max.) - arrondi
1.5 A
36 W
- Tension de sortie (nom.)
24 V/DC
- Connexion
borne
- Référence fabricant
DN-PWR-SST-3624
- Contenu
1 pc(s)
IP20
- Température max.
70 °C
- Température min.
-20 °C
- Type
DN-PWR-SST-3624
- UKCA
oui
Documents & téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3791052 Digitus DN-PWR-SST-3624 Alimentation rail DIN 24 V/DC 1.5 A 36 W Contenu 1 pc(s)
Description
Le Digitus DN-PWR-SST-3624 est un bloc d'alimentation 24 V DIN-rail puissant avec une puissance nominale de 36 W et une forme step-shape particulièrement compacte. Avec une largeur de seulement 35 mm, il est parfait pour les installations à faible encombrement telles que les armoires d'automatisation, les armoires de distribution ou les boîtes de commande IoT. La plage de tension d’entrée universelle de 90–264 V c.a. / 127–370 V c.c. permet une utilisation mondiale. La sortie fournit une tension continue stable de 24 V avec 1,5 A, qui peut être ajustée de manière fine dans la plage de 21,6 à 29 V. Cela offre une flexibilité maximale pour les ajustements de tension dépendants de la charge ou de la ligne. Avec des mécanismes de protection complets tels que la protection contre les courts-circuits, les surcharges et les surtensions, ainsi que la classification en Isolation Class II et Class 2/LPS, le bloc d'alimentation répond à des exigences de sécurité élevées. Sa construction robuste, son efficacité élevée et sa large plage de températures font du DN-PWR-SST-3624 la solution idéale pour les applications exigeantes dans l'automatisation des bâtiments, la technologie de commande industrielle, les infrastructures IoT et les systèmes de sécurité. Il est idéal pour les capteurs et actionneurs 24 V, les modules de commande et de relais, les postes de porte, les modules de commutation et les logiques de construction Smart. Dans les technologies industrielles et d'automatisation, il sert de source de tension fiable pour les modules auxiliaires API, les assemblages d'E/S 24 V, les appareils de communication tels que les convertisseurs RS485/RS232, les mini-PLC ou les champs relais. Pour les applications IoT et Edge, le bloc d'alimentation fournit des passerelles, des modules IoT industriels, des convertisseurs de protocoles, des systèmes embarqués et des capteurs Edge. En matière de contrôle de sécurité et d'accès, il fournit des performances stables pour les ouvre-portes, les lecteurs RFID et de cartes, les stations de porte vidéo ainsi que les systèmes de communication d'intercom et d'accès, garantissant ainsi un fonctionnement sûr de tous les appareils 24 V.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Contenu de la livraison
- 1 x Digitus DN-PWR-SST-3624 Step-Shape DIN-Rail Alimentation (24 V / 1,5 A / 36 W)
- 1× Guide d'installation rapide (QIG)
