Name: DEHN 956205 956205 Parafoudre combiné 1 pc(s)
Brand: DEHN
SKU: 3795882
Availability: BackOrder

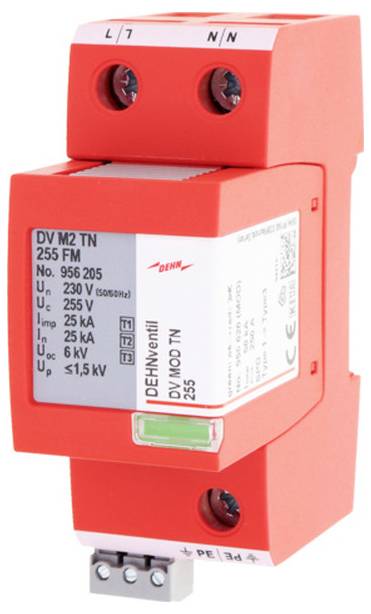

Module de dispositif de protection contre les surtensions électriques de couleur rouge avec marquages de bornes et étiquettes techniques sur la face avant.

Fiche technique (PDF)

Livraison le ven. 6 novembre

8 pièce(s)

Nombre

pièce(s)

Total (CHF 809.95 / pièce(s))

CHF 809.95

Prix TVA incl.

Livraison gratuite

Plus que 8 pièce(s) en stock !

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de montage : rail DIN TH35
Taille : 2 TE
SPD selon EN 61643-11 / IEC 61643-11: Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Effet de protection coordonné sur le plan énergétique pour le terminal (≤ 10 m): Type 1 + type 2 + type 3
Tension nominale AC (UN) : 230 V (50 / 60 Hz)
Tension continue maximale AC (UC) : 255 V (50 / 60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (Itotal): 50 kA
Énergie spécifique [L+N-PE] (W/R): 625,00 kJ/Ohm
Courant de foudre (10/350 µs) [L, N-PE] (Iimp): 25 kA
Énergie spécifique [L,N-PE] (W/R): 156,25 kJ/Ohm
Courant de choc nominal (8/20 µs) [L/N-PE]/[L+N-PE] (IN): 25 / 50 kA
Niveau de protection [L-PE]/[N-PE] (UP): ≤ 1,5 / ≤ 1,5 kV
Tension à vide du générateur hybride (UOC) : 6 kV
Capacité d'extinction de courant AC (IFI): 50 kAeff
Limitation du courant de suite / sélectivité: Ne pas déclencher un fusible gG 35 A jusqu'à 50 kAeff (prosp.)
Résistance aux courts-circuits [L-N]/[N-PE] (ISCCR) : 50 kAeff
Temps de réponse (TA): ≤ 100 ns
Tension TOV [L-N] (UT) – Caractéristiques: 440 V / 120 min. - Solidité
Énergie de passage pour un S20K275 (Iimp = 2,5 ... 25 kA): < 1 J
Plage de température de fonctionnement [parallèle]/[passage] (TU) : -40 °C ... +80 °C / -40 °C ... +60 °C
Affichage des fonctions/défauts : vert / rouge
Nombre de ports : 1
Section de raccordement (L, N, PE, 9) (min.) : 6 mm² en fil unique / fin
Section de raccordement (L, N, PE, 9) (max.) : 35 mm² multifils / 25 mm² fils fins
Montage sur rail DIN de 35 mm selon EN 60715
Lieu de montage : intérieur
Dimensions de montage : 2 TE, DIN 43880
Homologations: VDE, KEMA, UL.
Contacts FM / Forme de contact: Oui / changeur
PUISSANCE DE COMMUTATION AC: 250 V / 0,5 A
PUISSANCE DE COMMUTATION DC: 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Section de raccordement pour bornes FM : maxi 1,5 mm² à fil unique / fin
Informations complémentaires:
Max. Pré-fusible (L) à Ikmin ≥ 6 kAeff (IEC 60909): 315 A gG (S2 = 35 mm²)1)
En cas d'utilisation dans des installations de commutation avec des courants de court-circuit prospectifs supérieurs à 50 kAeff (testé par VDE)
Max. Courant de court-circuit prospectif: 100 kAeff (220 kApeak)
Limitation / suppression des flux de réseau jusqu'à 100 kAeff (220 kApeak)
Utilisation de parafoudres à 16,7 Hz - systèmes d'alimentation ferroviaire
TENSION D'ESSAI AC (UC) : 266 V
TENSION NOMINALE AC (UN) : 230 V
Fréquence nominale AC (FN) : 16,7 Hz
Max. Pré-fusible de parafoudres : 160 A gG @ 16,7 Hz

Type de produit: Parafoudre combiné

Tension nominale: 230 V

Temps de réaction: ≤ 100 ns

: IP20

Référence fabricant: 956205

Contenu: 1 pc(s)

Nombre de pôles: 2

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 3795882 DEHN 956205 956205 Parafoudre combiné 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3795882 DEHN 956205 956205 Parafoudre combiné 1 pc(s)

Description

Soupape multipolaire DEHNVanne modulaire, type 1 + type 2 + type 3 selon EN 61643-11 sur une base d'étincelles, composée d'une partie de base et d'un module de protection enfiché. Disponibilité maximale de l'installation grâce aux étincelles Rapid Arc Control (RAC). Permet la protection des terminaux. Pour protéger les installations de consommation basse tension contre les surtensions, même en cas de foudre directe. Utilisable selon le concept de zones de protection contre la foudre aux interfaces 0A - 2.
