Deditec UC-CANOPEN-DA2-16ISO UC-CANOPEN-DA2-16ISO Module de sortie CANopen Nombre d'entrées: 0 x Nbr. de sorties: 2 x No
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 490.24 / pièce(s))
CHF 490.24
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Module de sortie de tension CANopen DA * 2 sorties analogiques – convertisseur D/A 16 bits avec séparation galvanique
- Profilés CANopen conformes aux spécifications CiA® CiA 301, CiA 305 et CiA 401
- CAN 2.0A OU CAN 2.0B
- Séparé galvaniquement jusqu'à 500 V
- Configurable via un interrupteur de codage
- 1 Mbit/s, 800 Kbit/s, 500 Kbit/s, 250 Kbit/s, 125 Kbit/s, 100 Kbit/s, 50 Kbit/s, 20 Kbit/s, 10 Kbit/s, Autobaud
- Résolution 16 bits de chaque canal
- GAMMES DE TENSION : 0-5 V, 0-10 V, ±5 V, ±10 V
- Plage de courant : 0-20 mA, 4-20 mA, 0-24 mA
- Séparation galvanique canal à canal : max. 1 kV c.a.
- Séparation galvanique pour l'alimentation en tension : max. 500 V c.a.
- Résistance de charge : ≥ 1 kOhm
- Tous les canaux D/A sont séparés galvaniquement entre eux
Caractéristiques techniques
- Montage sur rail DIN (rail support 35 mm x 7,5 mm)
- CANopen Profile : spécifications CIA® CIA 301, CIA 305 et CIA 401
- Type de produit
Module de sortie
- Interfaces
CANopen
- Type
UC-CANOPEN-DA2-16ISO
- Tension de fonctionnement
7 V/DC
24 V/DC
- Température de fonctionnement max.
50 °C
- Température de fonctionnement min.
10 °C
- Alim.
7 à 24 V/DC
- Température de fonctionnement
10 à 50 °C
- Nombre I/O
2
- Nombre d'entrées
0 x
- Nombre de sorties
2 x
- Dim.
(l x H) 22.5 mm x 117 mm
- Consommation électrique max.
130 mA
- Hauteur
117 mm
- Largeur
22.5 mm
- Référence fabricant
UC-CANOPEN-DA2-16ISO
- Modèle
Module de sortie analogique 2 canaux avec résolution 16 bits et séparation galvanique
- Sorties
2 canaux de résolution 16 bits chacun
- Interfaces
Bus CAN (isolé galvaniquement par optocoupleur, isolation max. 500 V)
- Consommation électrique
130 mA
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3796646 Deditec UC-CANOPEN-DA2-16ISO UC-CANOPEN-DA2-16ISO Module de sortie CANopen Nombre d'entrées: 0 x Nbr. de sorties: 2 x No
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3796646 Deditec UC-CANOPEN-DA2-16ISO UC-CANOPEN-DA2-16ISO Module de sortie CANopen Nombre d'entrées: 0 x Nbr. de sorties: 2 x No
Description

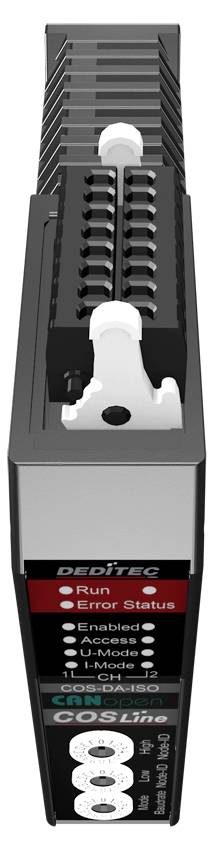

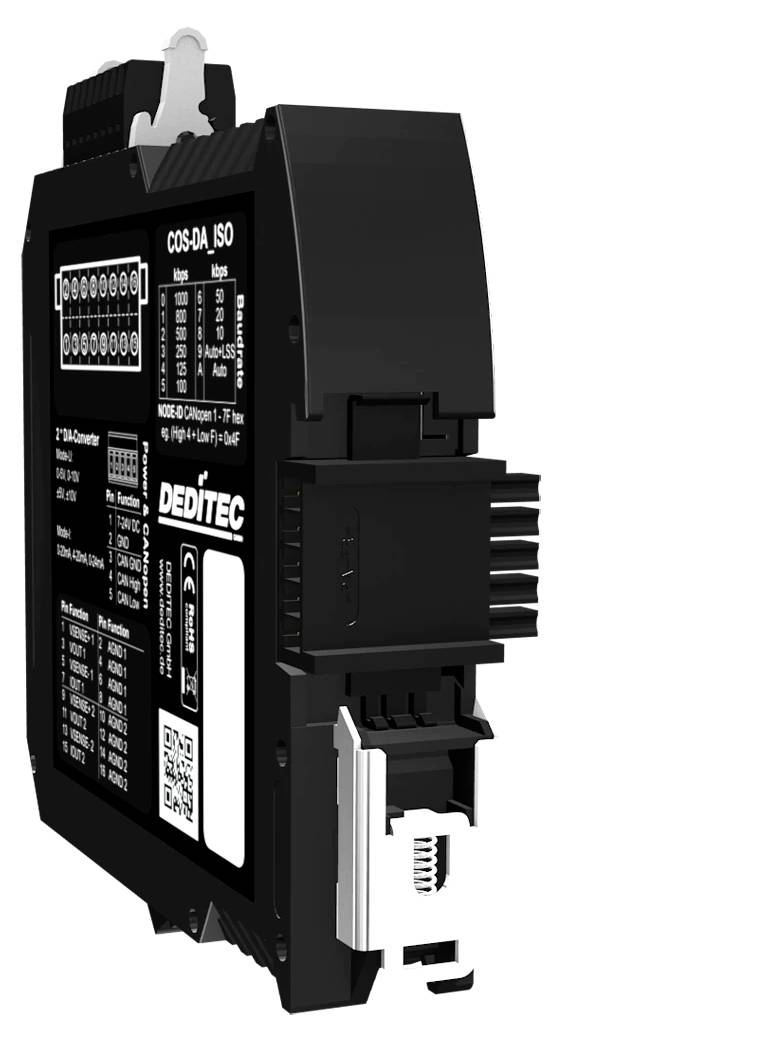

L'UC‑CANopen‑DA2‑16ISO est un‑module de sortie de tension‑précis avec deux canaux‑16‑bits pour une commande fiable des actionneurs analogiques. Grâce à CANopen, il s'intègre parfaitement aux réseaux industriels et offre une sécurité de fonctionnement élevée grâce à sa séparation galvanique. Ideal pour le contrôle précis des vannes et la sortie de signaux de commande définis dans les applications‑ d'automatisation et de banc d'essai.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Conçu pour les applications industrielles dans les armoires électriques et les structures d'automatisation décentralisées
- Tension d'alimentation : +7 V à +24 V c.c.
- Barres à ressort enfichables avec mécanisme de verrouillage

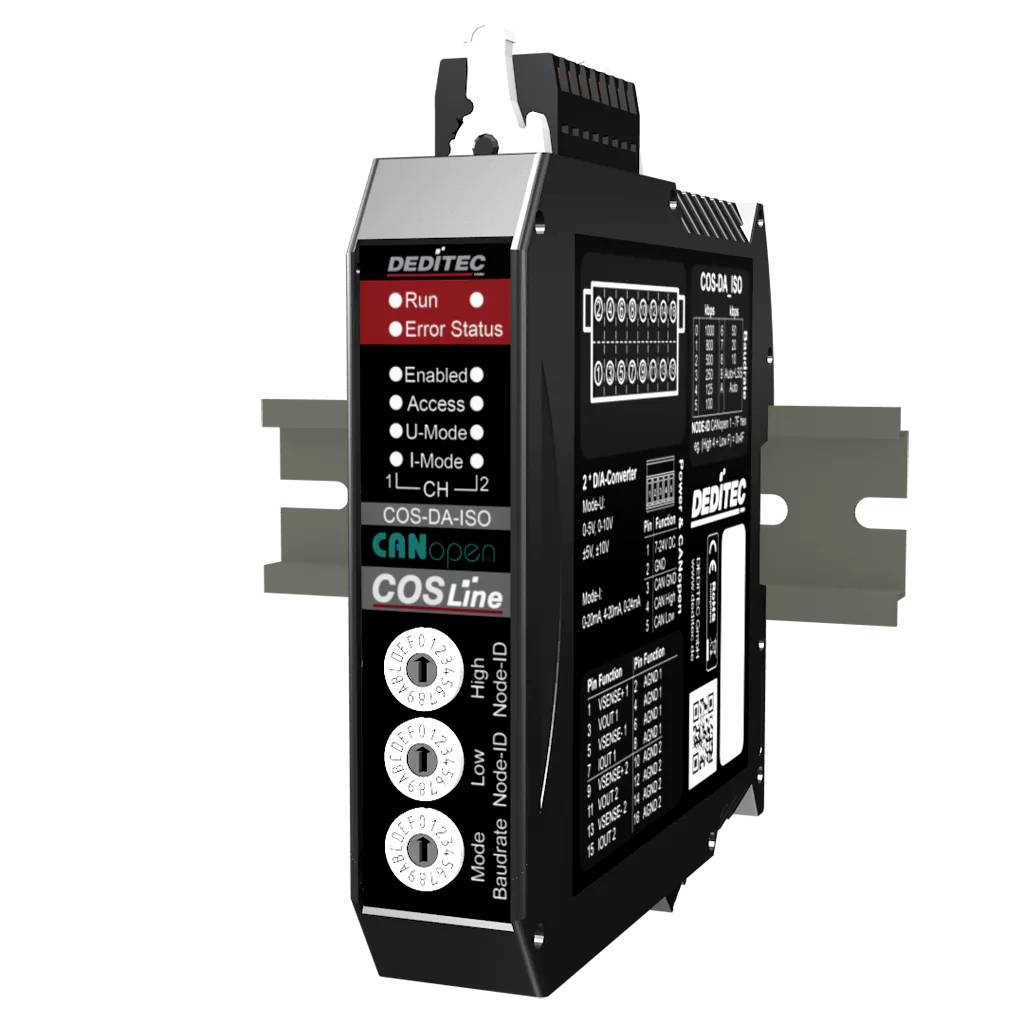

- Montage sur rail DIN 35 mm x 7,5 mm
- Température de fonctionnement : +10 °C à +50 °C (plage de température étendue sur demande)
- Convient aux environnements industriels intérieurs et d'armoires électriques typiques
- Domaines d'application : construction mécanique, automatisation d'installations, bancs d'essai, construction d'armoires électriques, automatisation de bâtiments et commandes de réseaux industriels
Contenu de la livraison
- Connecteur à 5 broches
- Connecteur 2 x 16 broches
- Outil d'actionnement pour connecteurs WAGO
- Connecteur DIN-Rail
Configuration système requise
- Windows, Linux
