Deditec UC-CAN-U-O8-M8 UC-CAN-U-O8-M8 Module E/S Bus CAN, USB Nombre d'entrées: 8 x Nbr. de sorties: 8 x Nombre I/O: 16
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 355.18 / pièce(s))
CHF 355.18
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Module CAN avec 8 DiO EA - module EA DiO can - 8 entrées optocoupleurs et 8 sorties numériques (MOSFET) - avec interface de configuration USB
- Interface USB 2.0 jusqu'à 480 Mbit/s.
- Mise en service rapide grâce à l'intégration plug-and-play
- Commande : API pour Windows et Linux (bibliothèque de pilotes DELIB), Command Line Interface
- Interface CAN selon ISO 11898
- Protocole CAN ouvert (RAW CAN)
- Mode d'envoi / réception automatique
- Séparé galvaniquement jusqu'à 500 V
- Tension de coupure max. : 36 V DC
- Min. Tension de commutation : 2,8 V c.c.
- Max. Courant de commutation : 3 A c.c.
- Max. Puissance de commutation : 108 W c.c.
- Fonction de protection contre le délai d'attente (configurable par logiciel)
- LED d'état pour chaque sortie
- Type: Optocoupleur AC / DC
- Niveau du signal : ±5 V à ±15 V ou ±15 V à ±30 V.
- Compteur 16 bits par canal (jusqu'à 100 Hz)
- Détecte le passage du bas au haut et du haut au bas niveau (flip-flop)
- LED d'état pour chaque canal
Caractéristiques techniques
- Profondeur : 111 mm
- Humidité : max. 90 % (non condensant)
- Raccordement par des bornes à ressort enfichables Phoenix Contact protégées contre les erreurs de branchement
- Type de produit
Module E/S
- Interfaces
Bus CAN
USB
- Type
UC-CAN-U-O8-M8
- Tension de fonctionnement
24 V/DC
- Température de fonctionnement max.
50 °C
- Température de fonctionnement min.
10 °C
- Alim.
7 V À 24 V C.C.
- Température de fonctionnement
10 à 50 °C
- Nombre I/O
16
- Nombre d'entrées
8 x
- Nombre de sorties
8 x
- Dim.
(l x H) 22.5 mm x 120 mm
- Consommation électrique max.
130 mA
- Hauteur
120 mm
- Largeur
22.5 mm
- Référence fabricant
UC-CAN-U-O8-M8
- Modèle

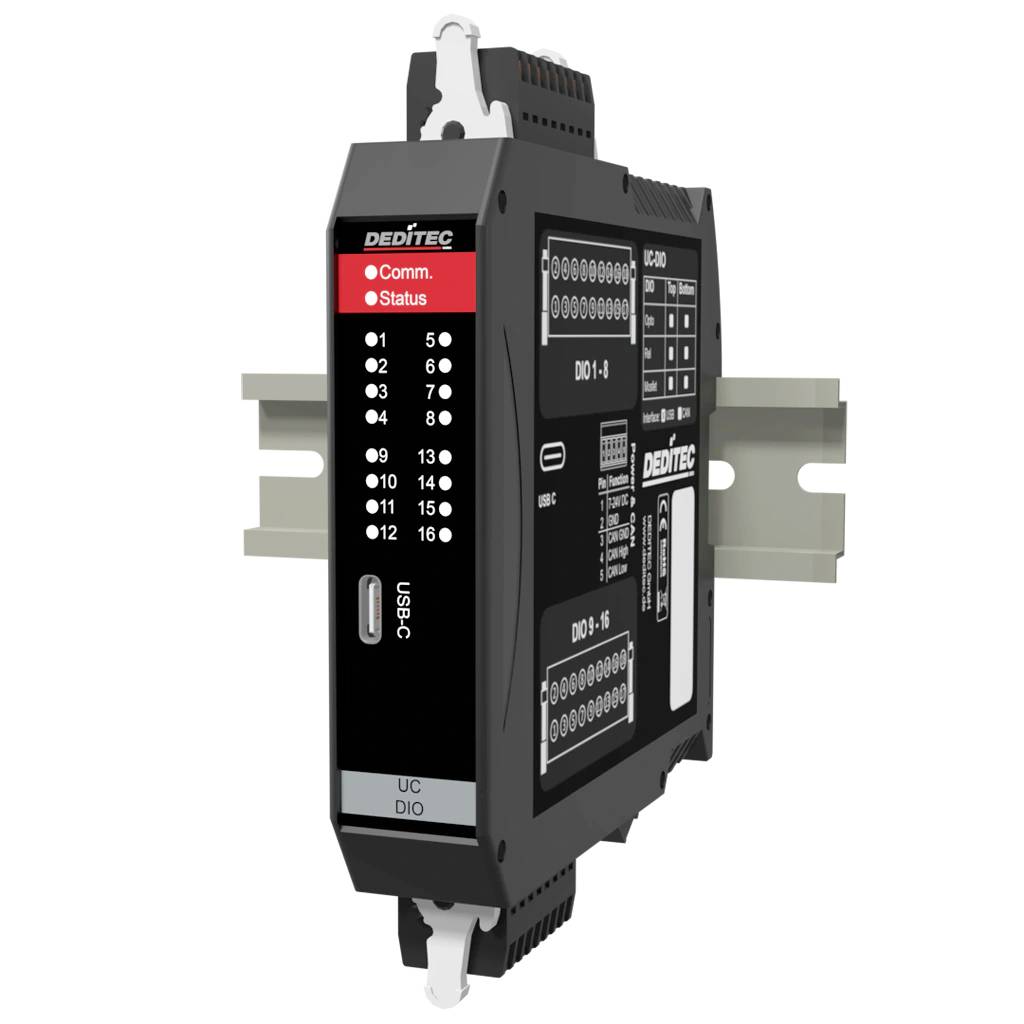

Module de rail DIN (rail DIN) dans un boîtier robuste avec séparation galvanique
- Sorties
8x sorties numériques MOSFET P-canal (P-Ch., jusqu'à 48 V / 3 A)
- Entrées
8 entrées optocoupleurs numériques (15 V à 30 V CC)
- Interfaces
CanBus
USB (type B, pour configuration via ICT-Tool)
- Consommation électrique
130 mA
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3796610 Deditec UC-CAN-U-O8-M8 UC-CAN-U-O8-M8 Module E/S Bus CAN, USB Nombre d'entrées: 8 x Nbr. de sorties: 8 x Nombre I/O: 16
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3796610 Deditec UC-CAN-U-O8-M8 UC-CAN-U-O8-M8 Module E/S Bus CAN, USB Nombre d'entrées: 8 x Nbr. de sorties: 8 x Nombre I/O: 16
Description
L'UC-CAN-U-O8-M8 est un module CAN EA DiO moderne avec 8 optocoupleurs‑entrées et 8 sorties numériques (MOSFFET). Ideal convient à la détection de signaux de capteurs et à la commutation d'actionneurs dans des applications industrielles. Les domaines d'application typiques sont les bancs d'essai pour le traitement sécurisé du signal et‑ les systèmes d'automatisation dans lesquels les entrées et sorties numériques doivent être contrôlées de manière fiable via CAN.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Fonctionnalité M2M
- Mode CAN-RX/TX automatique
- RAW CAN
- J1939 Protocole
- Logiciel de configuration et de test gratuit
- Interface de configuration USB
- Tension d'alimentation : +7 V à +24 V c.c.
- Barres à ressort enfichables avec mécanisme de verrouillage
- Montage sur rail DIN 35 mm x 7,5 mm
- Température de fonctionnement : +10 °C à +50 °C (plage de température étendue sur demande)
- Convient aux environnements industriels intérieurs et d'armoires électriques typiques
Contenu de la livraison
- Câble USB prise A vers prise C.
- Connecteur à 5 broches
- Connecteur 2 x 16 broches
- Outil d'actionnement pour connecteurs WAGO

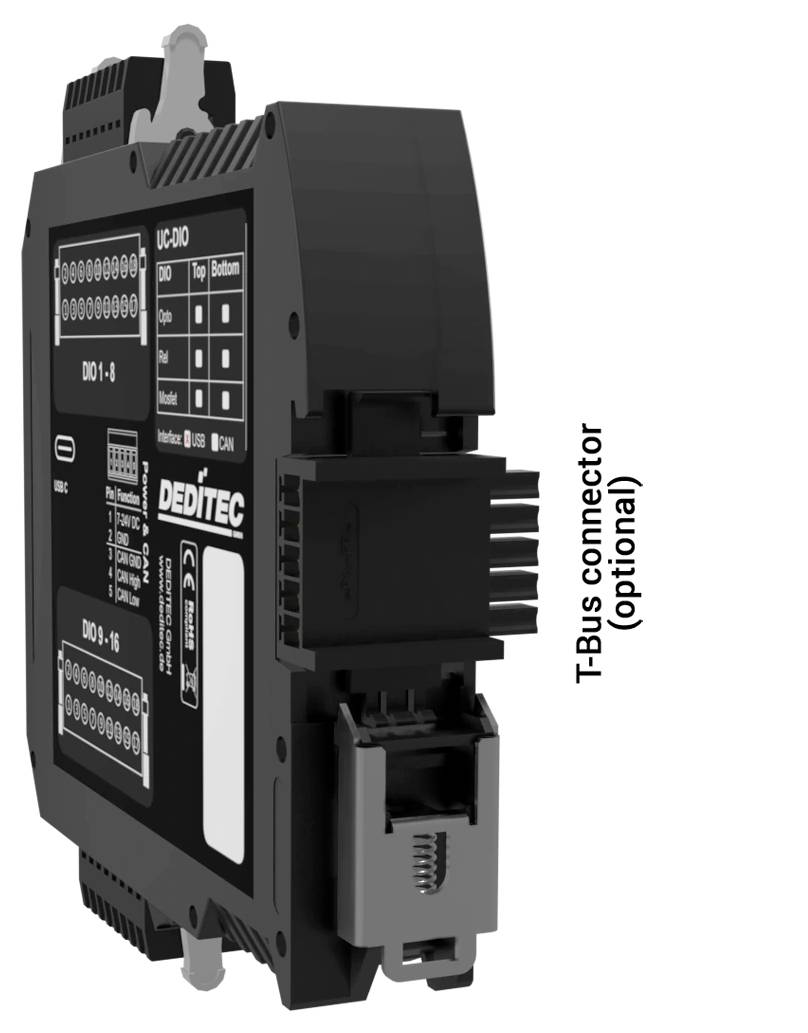

- Connecteur DIN-Rail
Configuration système requise
- Windows, Linux
