Deditec UC-CAN-E-R16_3A UC-CAN-E-R16_3A Module relais CAN, Ethernet Nombre de sorties numériques: 16 Nombre d'entrées nu
N° réf. fabricant :
Code produit :
Type de produit
Module relais
Interfaces
CAN
Ethernet
Nombre de sorties relais
16
Type
UC-CAN-E-R16_3A
Tension de fonctionnement
12 V/DC
24 V/DC
Fiche technique (PDF)
Nombre
Total (CHF 351.48 / pièce(s))
CHF 351.48
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails

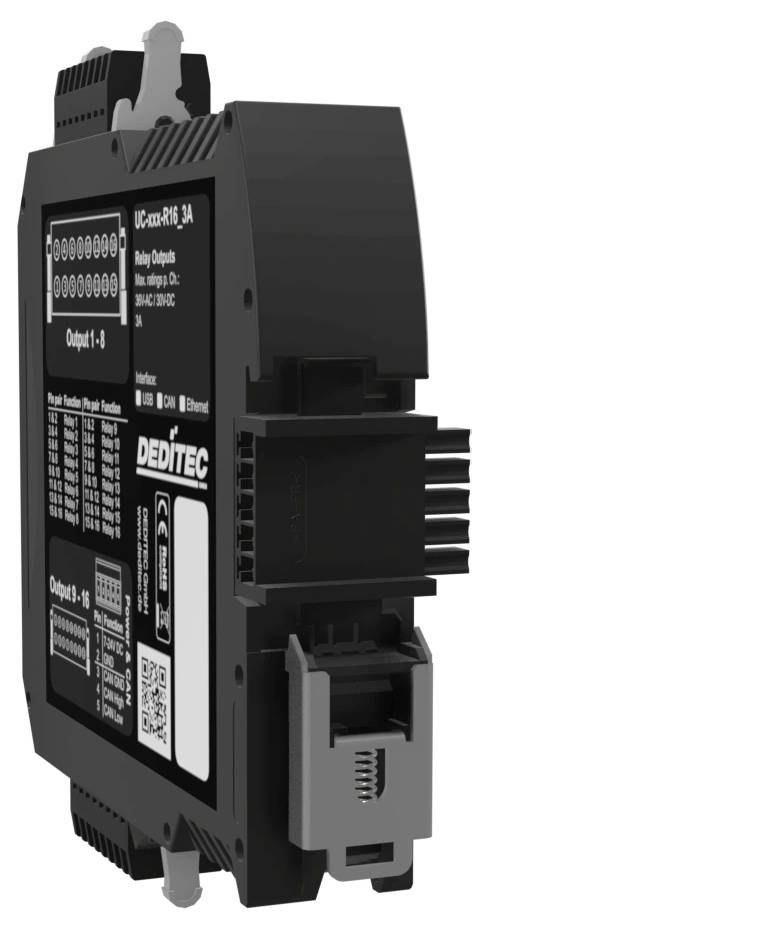

Module de relais bus CAN avec 16 sorties numériques (3 A) - avec interface de configuration Ethernet
- Ethernet 10/100 Mbits
- Protocoles pris en charge : HTTP, UDP, TCP, DHCP, Modbus-TCP
- Contrôle : API pour Windows et Linux (bibliothèque de pilotes DELIB), interface de ligne de commande, protocole TCP ouvert, Modbus TCP
- Communication Ethernet cryptée possible
- Protocole TCP standard ouvert ou Modbus
- Interface Web et APP (smartphone et tablette)
- Séparé galvaniquement jusqu'à 1,5 kV
- Interface CAN selon ISO 11898
- Protocole CAN ouvert (RAW CAN)
- Mode d'envoi / réception automatique
- Séparé galvaniquement jusqu'à 500 V
- Type: Contact NO
- Max. TENSION DE COMMUTATION : 48 V C.A. / C.C.
- Max. COURANT DE COMMUTATION : 3 A C.A. / C.C.
- Max. COURANT DE TRANSPORT 3 A C.A. / C.C.
- Puissance max. : 90 W
- Fonction de protection contre le délai d'attente (configurable par logiciel)

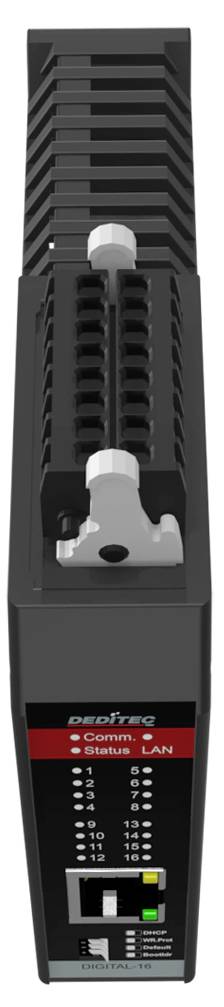

- LED d'état pour chaque sortie
Caractéristiques techniques
- Séparation galvanique (jusqu'à 500 V par rapport à l'interface CAN)
- Technique de raccordement enfichable (bornes à ressort WAGO ou bornes à vis Phoenix)
- Section de conducteur supportée : 0,14 mm² à 1,5 mm²
- Température de fonctionnement : +10 °C ... +50 °C
- Type de produit
Module relais
- Interfaces
CAN
Ethernet
- Type
UC-CAN-E-R16_3A
- Tension de fonctionnement
12 V/DC
24 V/DC
- Alim.
12 V À 24 V C.C.
- Hauteur
120 mm
- Longueur
111 mm
- Largeur
22.5 mm
- Modules max.
1
- Nombre d'entrées analogiques
0
- Nombre d'entrées numériques
0
- Nombre d'entrées numériques
16
- Nombre de sorties relais
16
- Dim.
(L x l x H) 111 x 22.5 x 120 mm
- LED de contrôle
oui
- Référence fabricant
UC-CAN-E-R16_3A
- Montage
Rail support / rail DIN (rail DIN 35 x 7,5 mm)
- Puissance des relais
3 A
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3796616 Deditec UC-CAN-E-R16_3A UC-CAN-E-R16_3A Module relais CAN, Ethernet Nombre de sorties numériques: 16 Nombre d'entrées nu
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3796616 Deditec UC-CAN-E-R16_3A UC-CAN-E-R16_3A Module relais CAN, Ethernet Nombre de sorties numériques: 16 Nombre d'entrées nu
Description
L'UC-CAN-E-R16_3A est un‑module de relais de bus CAN intelligent avec 16 sorties numériques (3 A), Ideal pour commuter des charges dans les applications industrielles. Les relais offrent une sécurité élevée et une séparation galvanique. Les domaines d'application typiques sont les bancs d'essai pour la commande des actionneurs et les systèmes d'automatisation dans lesquels les signaux numériques doivent être connectés de manière fiable via CAN.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Fonctionnalité M2M
- Mode CAN-RX/TX automatique
- RAW CAN
- J1939 Protocole
- Logiciel de configuration et de test gratuit
- Interface de configuration Ethernet
- Tension d'alimentation : +7 V à +24 V c.c.
- Barres à ressort enfichables avec mécanisme de verrouillage

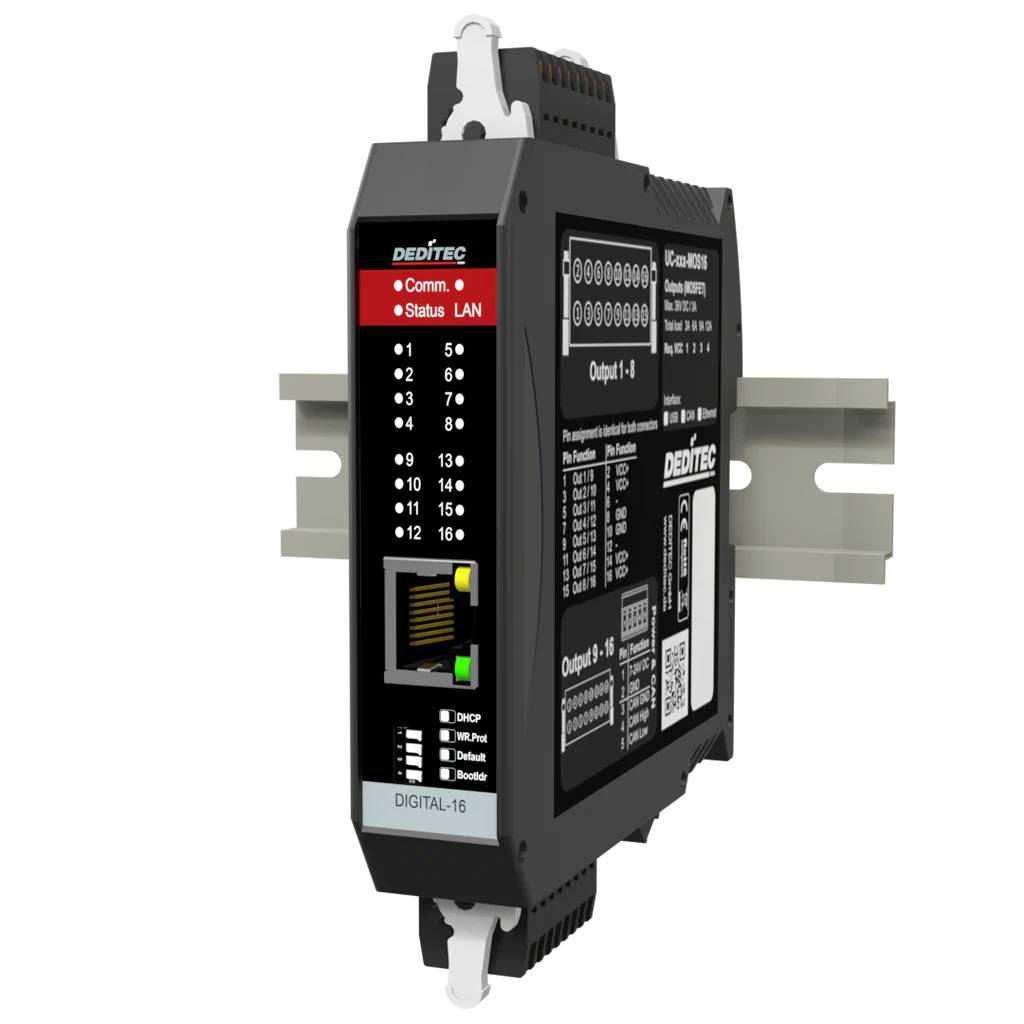

- Montage sur rail DIN 35 mm x 7,5 mm
- Température de fonctionnement : +10 °C à +50 °C (plage de température étendue sur demande)
- Convient aux environnements industriels intérieurs et d'armoires électriques typiques
Contenu de la livraison
- Connecteur à 5 broches
- Connecteur 2 x 16 broches
- Outil d'actionnement pour connecteurs WAGO
- Connecteur DIN-Rail
Configuration système requise
- Windows, Linux
