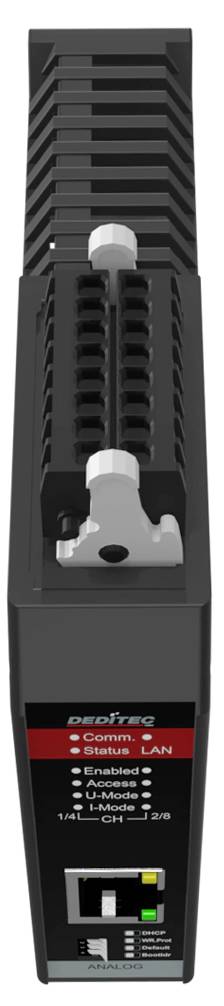

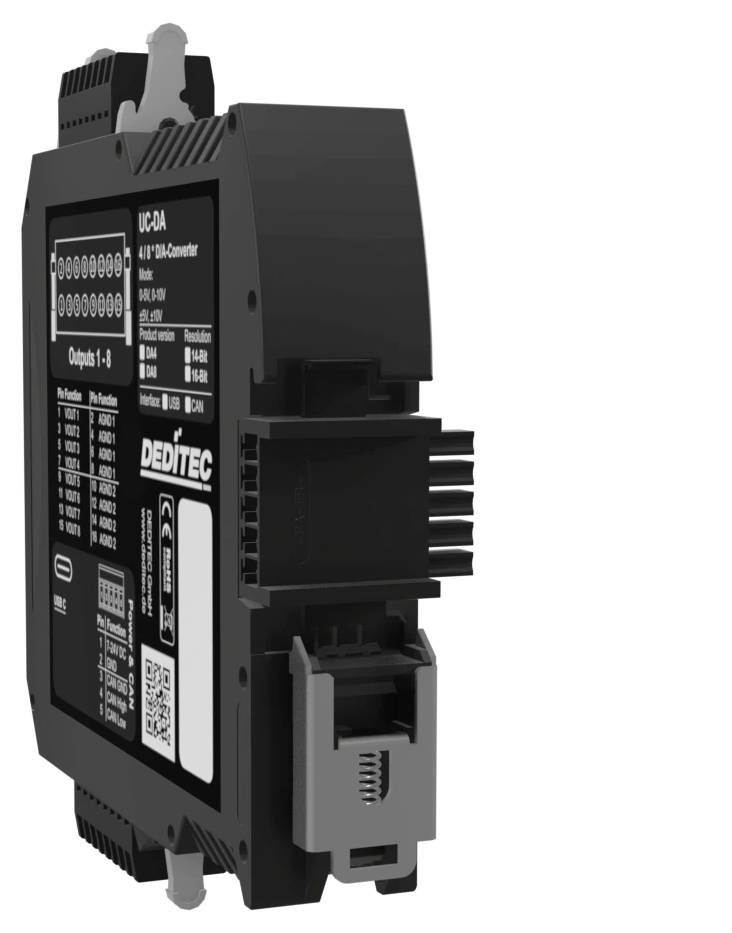

Deditec UC-CAN-E-DA8_16 UC-CAN-E-DA8_16 Module E/S CAN, Bus Nombre de sorties numériques: 0 Nombre d'entrées numériques:
N° réf. fabricant :
Code produit :
Type de produit
Module E/S
Interfaces
CAN
Bus
Nombre de sorties relais
0
Type
UC-CAN-E-DA8_16
Tension de fonctionnement
7 V/DC
24 V/DC
Fiche technique (PDF)
Nombre
Total (CHF 536.49 / pièce(s))
CHF 536.49
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Convertisseur analogique CAN 16 bits D/A – convertit 8 canaux – avec interface de configuration Ethernet
- Ethernet 10/100 Mbits
- Protocoles pris en charge : HTTP, UDP, TCP, DHCP, Modbus-TCP
- Contrôle : API pour Windows et Linux (bibliothèque de pilotes DELIB), interface de ligne de commande, protocole TCP ouvert, Modbus TCP
- Communication Ethernet cryptée possible
- Protocole TCP standard ouvert ou Modbus
- Interface Web et APP (smartphone et tablette)
- Connexion possible via Wi-Fi
- Fonction WPS
- Interface CAN selon ISO 11898
- Protocole CAN ouvert (RAW CAN)
- Mode d'envoi / réception automatique
- Séparé galvaniquement jusqu'à 500 V
- Résolution 16 bits de chaque canal
- GAMMES DE TENSION : 0-5 V, 0-10 V, ±5 V, ±10 V
- Séparation galvanique pour l'alimentation en tension : max. 500 V c.a.
- Temps de conversion du convertisseur D/A : 10-12 µs
- Résistance de charge : ≥ 2 kOhm
Caractéristiques techniques
- Résolution du convertisseur D/A : 16 bits
- Vitesse de transmission : 10 kbit/s à 1 Mbit/s (ou vitesse de transmission automatique), configurable via un interrupteur de codage ou un LSS
- Séparation galvanique : jusqu'à 500 V max. (Entre bus CAN/logique et sorties)
- Gamme de température : +10 °C à +50 °C
- Type de produit
Module E/S
- Interfaces
CAN
Bus
- Type
UC-CAN-E-DA8_16
- Tension de fonctionnement
7 V/DC
24 V/DC
- Alim.
7 V À 24 V C.C.
- Hauteur
120 mm
- Longueur
111 mm
- Largeur
22.5 mm
- Modules max.
64
- Nombre d'entrées analogiques
0
- Nombre d'entrées numériques
0
- Nombre d'entrées numériques
0
- Nombre de sorties relais
0
- Dim.
(L x l x H) 111 x 22.5 x 120 mm
- LED de contrôle
oui
- Référence fabricant
UC-CAN-E-DA8_16
- Montage

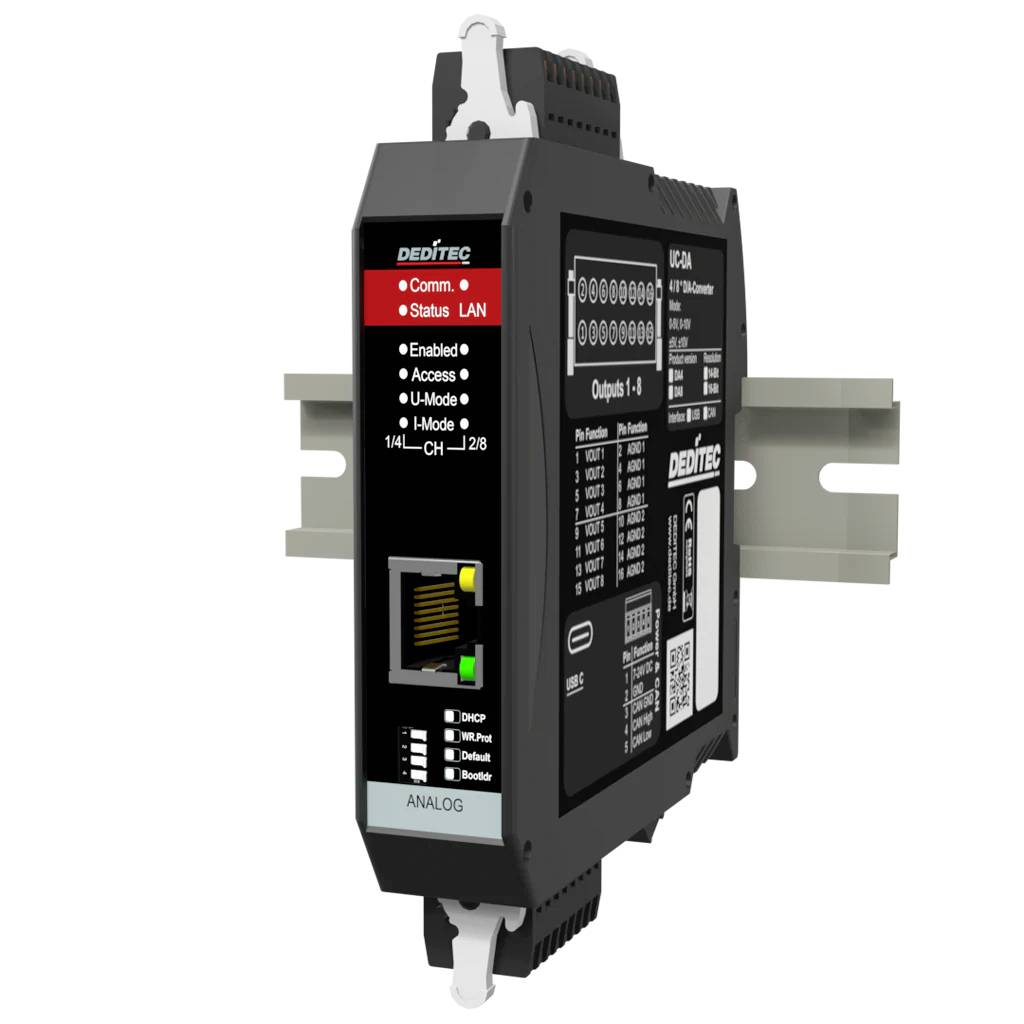

Montage sur rail DIN (rail DIN TS35 de 35 x 7,5 mm)
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3796615 Deditec UC-CAN-E-DA8_16 UC-CAN-E-DA8_16 Module E/S CAN, Bus Nombre de sorties numériques: 0 Nombre d'entrées numériques:
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3796615 Deditec UC-CAN-E-DA8_16 UC-CAN-E-DA8_16 Module E/S CAN, Bus Nombre de sorties numériques: 0 Nombre d'entrées numériques:
Description
L'UC‑CAN‑DA8 est un convertisseur CAN analogique puissant avec 8 canaux D/A‑précis pour la sortie de tensions de signal. Ideal pour l'industrie‑l'automatisation et la distribution flexible des signaux. Les applications typiques sont la simulation de signaux de capteurs dans les bancs d'essai ainsi que la commande d'actionneurs analogiques dans les commandes CAN‑. Robuste, isolé galvaniquement et parfait pour les environnements de mesure et de test exigeants.‑
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Fonctionnalité M2M
- Mode CAN-RX/TX automatique
- RAW CAN
- J1939 Protocole
- Logiciel de configuration et de test gratuit
- Interface de configuration Ethernet
- Tension d'alimentation : +7 V à +24 V c.c.
- Barres à ressort enfichables avec mécanisme de verrouillage
- Montage sur rail DIN 35 mm x 7,5 mm
- Température de fonctionnement : +10 °C à +50 °C (plage de température étendue sur demande)
- Convient aux environnements industriels intérieurs et d'armoires électriques typiques
Contenu de la livraison
- Connecteur à 5 broches
- Connecteur 2 x 16 broches
- Outil d'actionnement pour connecteurs WAGO
- Connecteur DIN-Rail
Configuration système requise
- Windows, Linux
