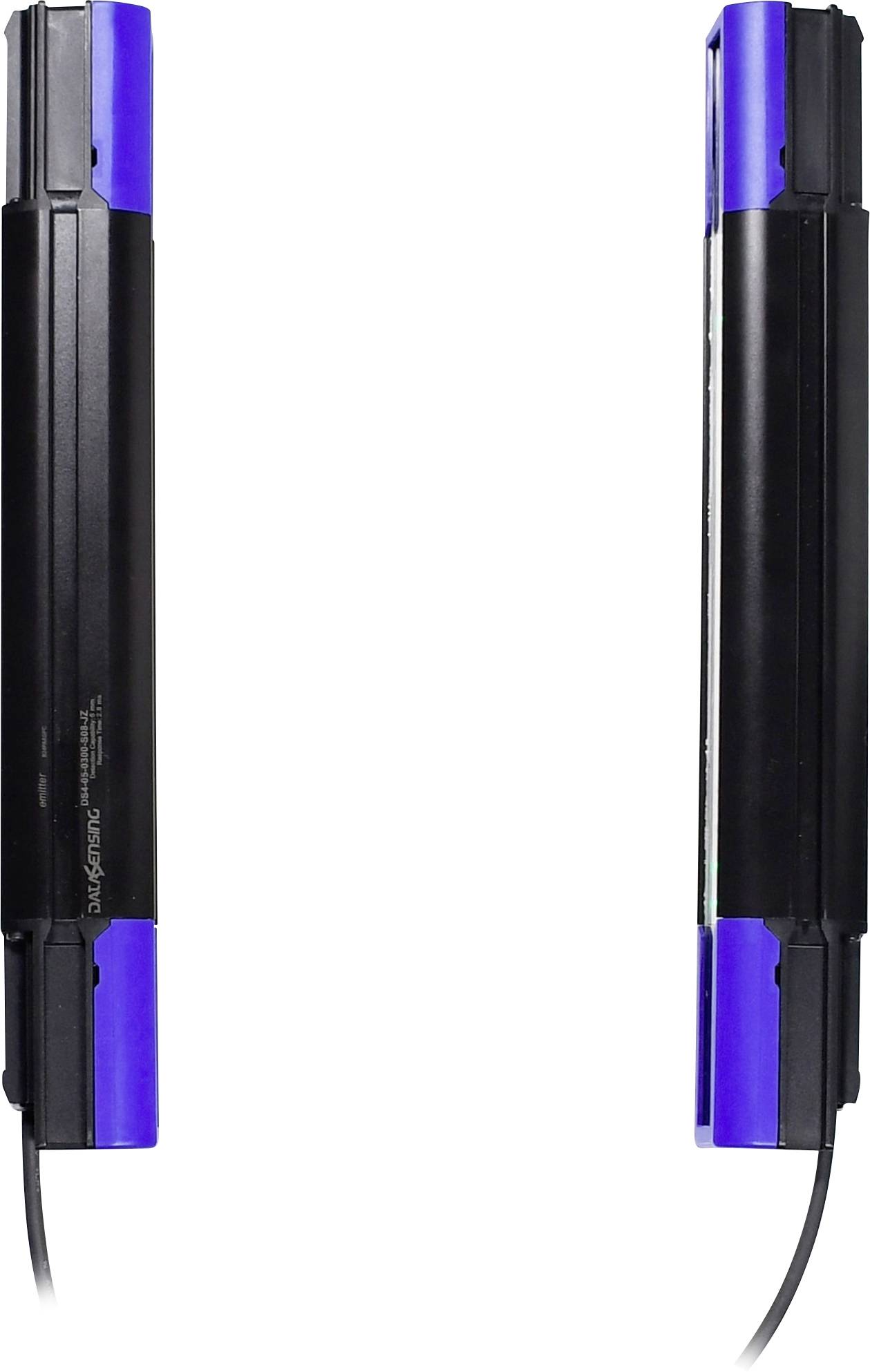

Datasensing Barrière de détection de surface DS4 Portée (max.) 13 m Hauteur de protection 300 mm 24 V/DC Nombre de rayon
N° réf. fabricant :
Code produit :
Type de produit
Barrière de détection de surface
Longueur
40 mm
Hauteur
309 mm
Type
DS4
Modèle
récepteur
émetteur
Fiche technique (PDF)
Nombre
Total (CHF 1’988.85 / pièce(s))
CHF 1’988.85
hors CHF 15.73
excl. TVA
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Grille optique de détection et de mesure standard DS4
- Configuration IO-Link
- Programmation sans fil via AppGUI
- Rayons croisés ou parallèles possibles
Notre service pour vous
Caractéristiques techniques
- Boîtier en aluminium
- Fenêtre optique en PMMA
- Type de produit
Barrière de détection de surface
- Type
DS4
- Modèle
récepteur
émetteur
- Tension de fonctionnement
24 V/DC
- Tension de fonctionnement min.
19.2 V/DC
- Tension de fonctionnement max.
28.8 V/DC
- Tension de fonctionnement
19.2 - 28.8 V/DC
- Consommation électrique max.
360 mA
- Temps de réponse
1.36 s
- Tension de contact (max.)
28.8 V/DC
- Courant de commutation (max.)
100 mA
- Résolution optique
25 x 25 mm
- Taille du plus petit objet à détecter (Ø)
25 mm
- Branchement
fiche mâle M12, 5 pôles
fiche mâle M12, 8 pôles
- Longueur de câble
200 mm
- Type d'émetteur
Led infrarouge
- Longueur d’onde
850 nm
- Portée (min.)
200 mm
- Portée (max.)
13 m
- Sorties
analogique
numérique
IO-Link
- Signal de sortie (min.)
4 mA
- Sortie de signal max.
20 mA
- Courant de sortie
100 A
- Approbations (Capteurs)
CE
cULus
- Rayons
12
- Distance de rayonnement
25 mm
- Largeur du champ de protection (min.)
200 mm
- Largeur du champ de protection (max.)
13000 mm
- Hauteur de protection
300 mm
- Taille profil en alu
309 mm
- Hauteur totale
309 mm
- Contenu
1 pc(s)
IP65
IP67
- Longueur
40 mm
- Largeur
35 mm
- Hauteur
309 mm
- Dim.
(L x l x H) 40 x 35 x 309 mm
- Température min.
-30 °C
- Température max.
55 °C
- Tension nominale
24 V/DC
Documents & téléchargements
Fiche technique
Fiche technique 3760094 Datasensing Barrière de détection de surface DS4 Portée (max.) 13 m Hauteur de protection 300 mm 24 V/DC Nombre de rayon
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3760094 Datasensing Barrière de détection de surface DS4 Portée (max.) 13 m Hauteur de protection 300 mm 24 V/DC Nombre de rayon
Description
Capteur de surface polyvalent pour la détection et la mesure dans diverses applications industrielles, facilement configurable via IO-Link ou Wi-Fi.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Contenu de la livraison
- Émetteur
- Récepteur
