Crydom Relais à semi-conducteurs CTRD6025 25 A Tension de contact (max.): 600 V/AC à commutation au zéro de tension 1 pc – Conrad Electronic Suisse | Conrad Electronic » All parts of success

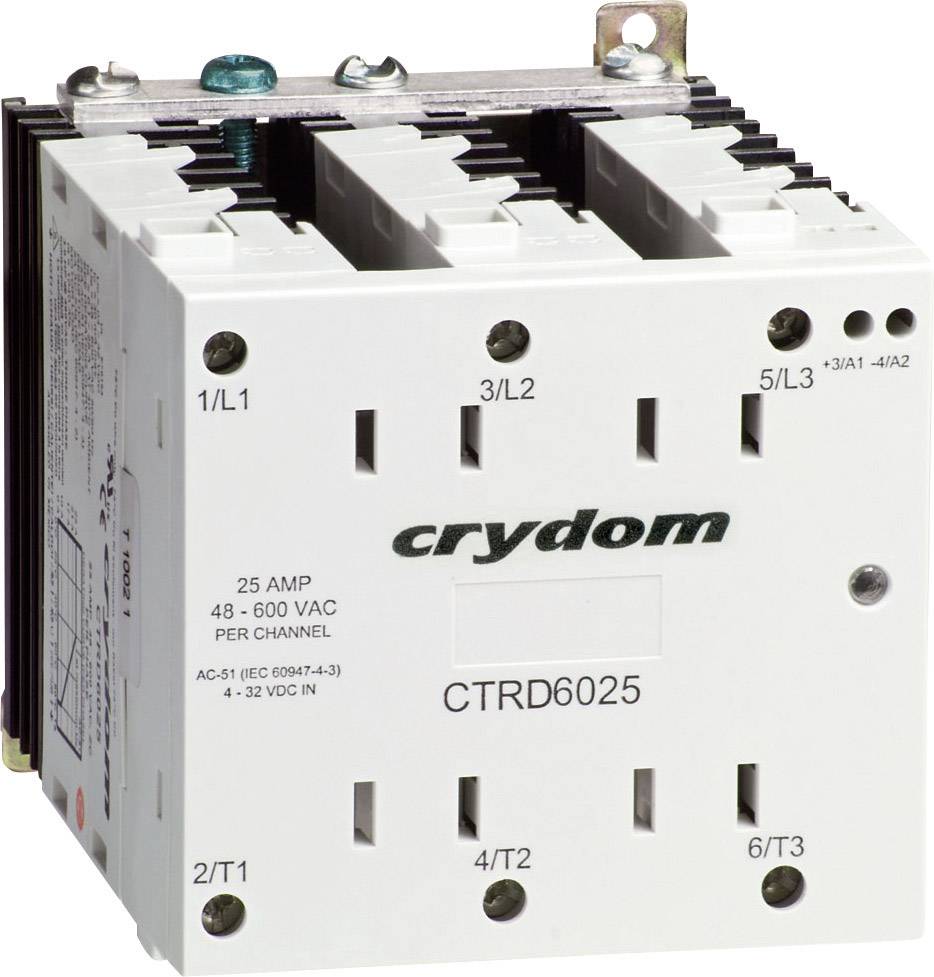

Un modèle de relais Crydom portant la référence 'CTRD6025', adapté pour 48-600 VAC et 25 ampères, illustre les connexions.

Un modèle de relais Crydom portant la référence 'CTRD6025', adapté pour 48-600 VAC et 25 ampères, illustre les connexions.

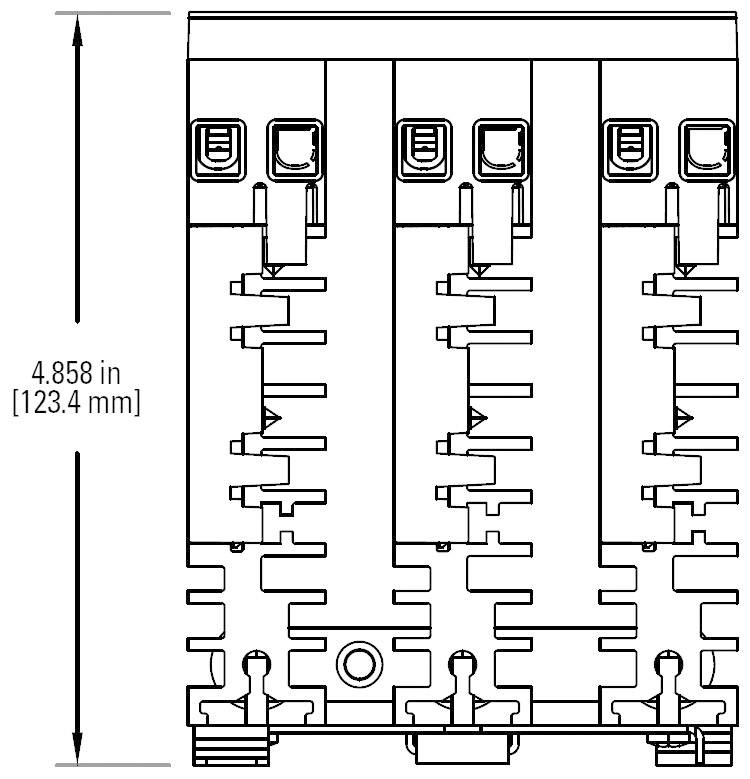

Dessin technique d'un interrupteur électrique tripolaire, hauteur 123,4 mm (4,858 pouces), montrant les connexions et la structure détaillées.

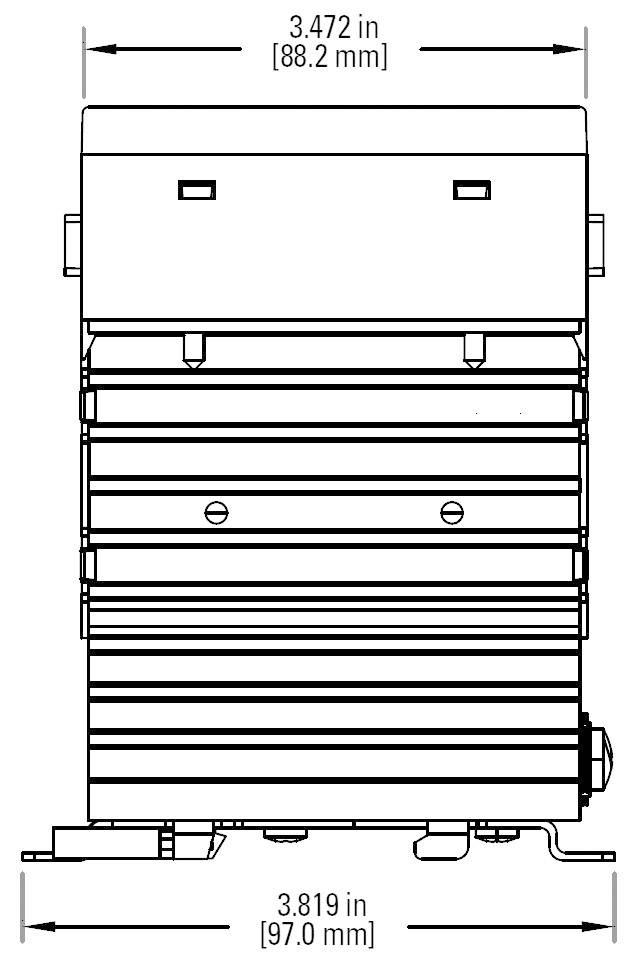

Dessin technique d'un appareil avec des dimensions de 3,472 pouces (88,2 mm) de largeur et 3,819 pouces (97,0 mm) de profondeur, vue latérale.

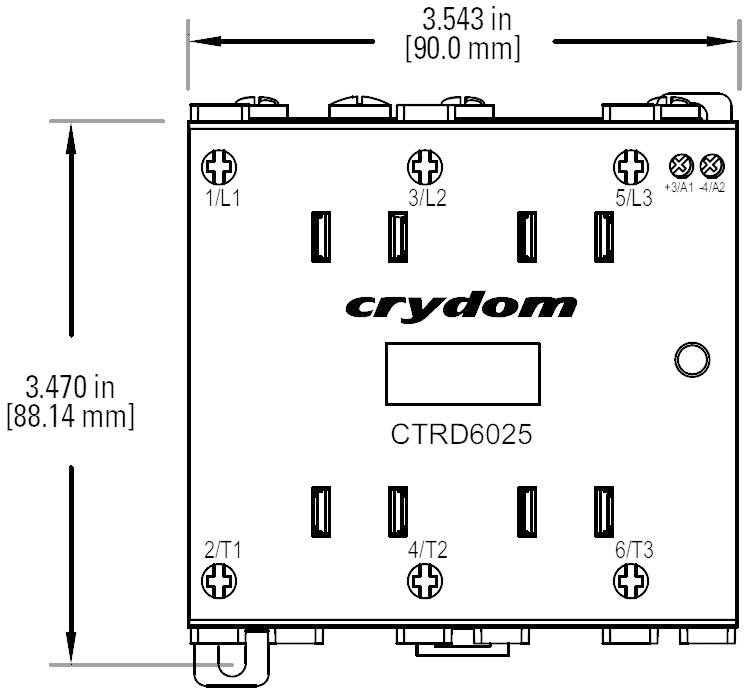

'Diagramme d'un relais statique Crydom, modèle CTRD6025, avec dimensions : largeur de 90,0 mm et hauteur de 88,14 mm.'

1/4

Type d'emballage

Piece

Type de produit

Relais à semi-conducteurs

Tension de commande (min.)

4 V/DC

Tension de commande (max.)

32 V/DC

Tension de contact (max.)

600 V/AC

Fiche technique (PDF)

Crydom

Indisponible

Total (CHF 279.95 / pièce(s))

CHF 321.95

-13 %

CHF 279.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Relais semi-conducteur triphasé série CTR

Notre service pour vous

Caractéristiques techniques

Type d'emballage: Piece

Type de produit: Relais à semi-conducteurs

Type: CTRD6025

Type de commutation: à commutation au zéro de tension

Tension de commande (min.): 4 V/DC

Tension de commande (max.): 32 V/DC

Gamme de tension de commande: 4 - 32 V/DC

Courant de choc (max): 28 A

Tension de contact (min.): 48 V/AC

Tension de contact (max.): 600 V/AC

Courant de charge (max.): 25 A

Tension de sortie maximale: 600 V/AC

Courant de sortie (max.): 25 A

Température min.: -20 °C

Température max.: +80 °C

Largeur: 91.2 mm

Hauteur: 123.4 mm

Longueur: 90 mm

Conforme à la norme RoHS: oui

Courant continu (max.): 25 A

Contenu: 1 pc(s)

Modèle: Commutation en tension nulle

Tension de coupure: 48 - 600 V/AC

Type: CTRD6025

Température ambiante: -20 à +80 °C

Courant de charge: 3 x 25 A

Documents & téléchargements

Fiche technique

Fiche technique 505545 Crydom Relais à semi-conducteurs CTRD6025 25 A Tension de contact (max.): 600 V/AC à commutation au zéro de tension 1 pc

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 505545 Crydom Relais à semi-conducteurs CTRD6025 25 A Tension de contact (max.): 600 V/AC à commutation au zéro de tension 1 pc

Description

Commute jusqu'à 25 A par phase à 600 V/AC. Sortie SCR optique séparée pour des charges de rupture plus élevées dans les applications industrielles. Montage sur châssis et rails DIN.

Contenu de la livraison

Dissipateur thermique intégré
Clips de fixation sur rails DIN.

Avertissement

Homologation UL.

Description

Commute jusqu'à 25 A par phase à 600 V/AC. Sortie SCR optique séparée pour des charges de rupture plus élevées dans les applications industrielles. Montage sur châssis et rails DIN.

Contenu de la livraison

Dissipateur thermique intégré
Clips de fixation sur rails DIN.

Avertissement

Homologation UL.
