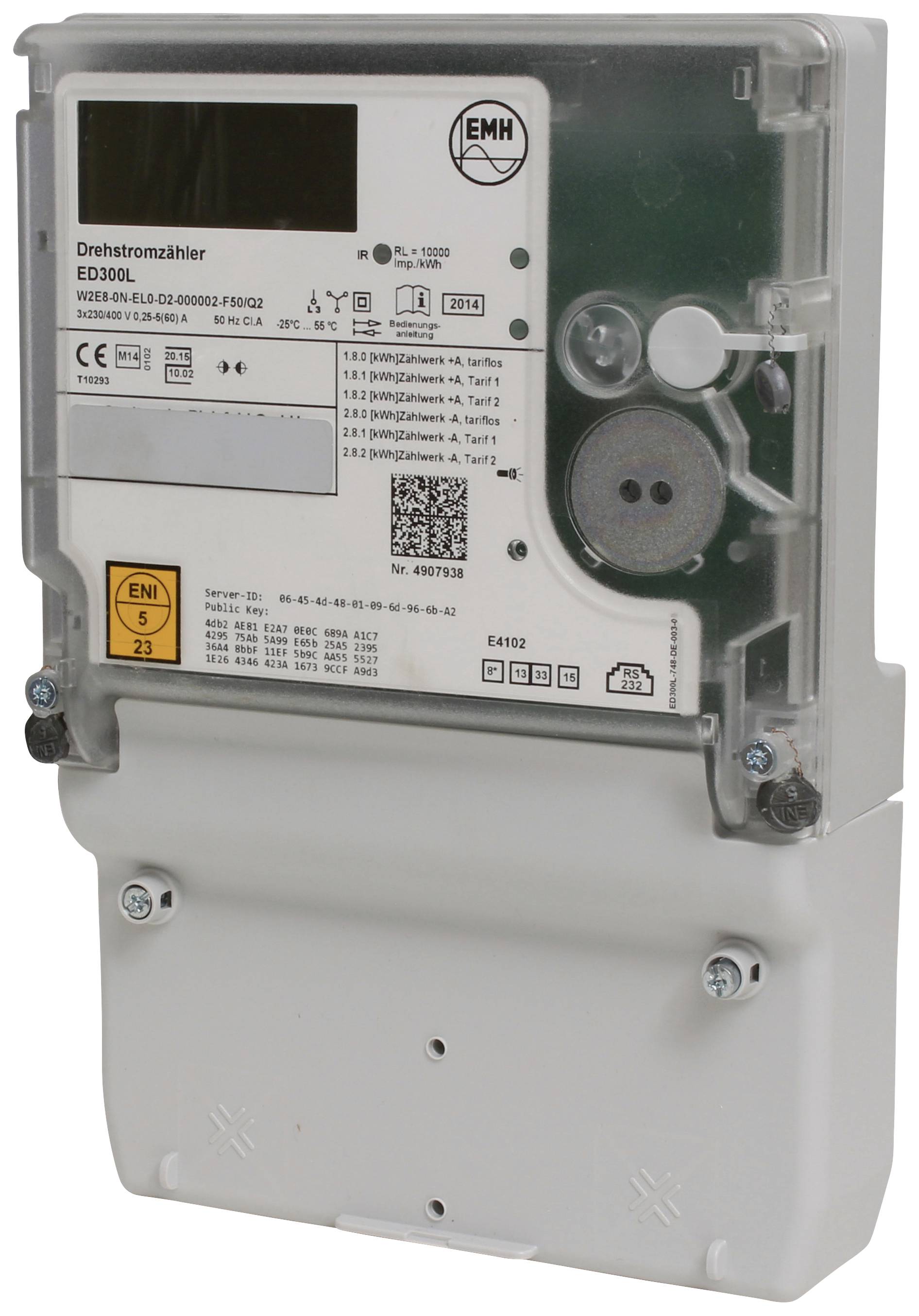

Counttec EDL 300 Compteur d'énergie triphasé numérique 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Compteur d'énergie triphasé
Affichage
numérique
Calibrage
régénéré/calibré
Alim.
3 x 230/400 V
Dim.
(L x l x H) 79 x 178 x 265 mm
Caractéristiques techniques
- Types de mesure : compteur de mise en place 1 +A avec blocage de la marche arrière ou compteur de mise en place -A avec blocage de la marche arrière ou compteur à deux sens +A et -A ou compteur de compensation -A sans blocage de la marche arrière
- Activités d'impulsion LED (IR) : 10 000 imp./kWh (60 A). 5 000 imp./kWh (100 A)
- Interfaces de données : optique. Électrique - RS232
- Plage de température limite pour le fonctionnement : -40°C..+70°C.
- Classe de protection : II
- Indice de protection du boîtier : IP 51
- Indice de protection des bornes : IP 31
- Matériau du boîtier : polycarbonate renforcé de fibre de verre. sans halogène. recyclable
- Type de produit
Compteur d'énergie triphasé
- Affichage
numérique
- Calibrage
régénéré/calibré
- Alim.
3 x 230/400 V
- Dim.
(L x l x H) 79 x 178 x 265 mm
- Poids
1.3 kg
- Affichage
Affichage LCD 2 lignes 8 mm (plage de valeurs). Informations d'état sur la panne de phase. Direction de l'énergie. Tarif. Mode test. Manipulation
- Durée d'enregistrement max.
spannungslos im EEPROM. mind. 20 Jahre
- Consommation propre
1.1 W
- Consommation propre
Chemin de tension < 1.1 W. chemin de courant < 0.05 va
- Largeur encastrée
178
- Longueur encastrée
265
- Fréquence
50 Hz
- Catégorie de précision
CI.A.
- Fonction de mesure
courant / intensité
- Plage de tension nominale
230 à 400 V/AC
- Tension secteur (max.)
400 V/AC
- Tension secteur (min.)
230 V
- Largeur
178 mm
- Hauteur
265 mm
- Longueur
79 mm
- Courant (max.)
300 A
- Courant (min.)
0.25 A
- Plage de courant
0.25 à 300 A
- Type
EDL 300
Documents & téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2997951 Counttec EDL 300 Compteur d'énergie triphasé numérique 1 pc(s)
Conseils d'utilisation et de sécurité 2997951 Counttec EDL 300 Compteur d'énergie triphasé numérique 1 pc(s)
Description
Compteur de courant triphasé EMH ED 300 L 5/60 ou 100 amp. régénéré et testé
Compteur électronique de courant triphasé EMH ED 300L 5/60 amp. Compteur domestique / Smart Meter
Ce compteur sert de remplacement complet pour les anciens compteurs Ferrari 10/60 amp.
Il s'agit d'un :
Compteur d'électricité conforme à la loi en vertu du paragraphe 29(3) et du paragraphe 61(3) de la loi sur l'exploitation des points de mesure
(MsbG) du 29.08.2016. Ainsi que FNN - cahier de charges compteur de base. Caractéristiques fonctionnelles version 1.3. Ce compteur peut être mis à niveau vers le système de mesure intelligent (iMSys) conformément au paragraphe 21(1) du MsbG à l'aide de l'interface MSB. Ces règles sont en vigueur depuis 2020. Voir la loi de fonctionnement des points de mesure
Compteur à 4 conducteurs de tension 3x230/400 V. utilisable également sur des réseaux de 230 V AC
Identification des données codes OBIS alimentation 3 phases alimentation électrique. 1 phase pour l'application AC assure un rayonnement électromagnétique très faible.
Courant 0,25 - 5(60) A. Imax. 3 x 60 ampères Max. 72 kW Fréquence : 50 Hz
Ce compteur peut également être utilisé comme compteur à 2 positions. La commutation s'effectue via la borne 13/15 OBIS 1.8.1 tarif 1 et 1.8.2 tarif 2 ou commande de débit externe via l'interface de données électriques (RS-232) ou l'entrée de commande entrées de commande tension système 2 pour la commande des tarifs et l'activation de l'affichage 2 taux
Précision de classe de l'énergie active CL. A conforme à la norme en 5040-1 -3 types de mesure d'énergie active compteur de mise en service 1 +A avec blocage de retour OFIS 1.8.0
Activités d'impulsion LED (IR) 10 000 imp./kWh (60 A). Compteur d'énergie nombre 1 et 23 registres tarifaires
Maintien des données sans tension dans l'EEPROM. Affichage d'au moins 20 ans version écran LCD 2 lignes hauteur des chiffres 8 mm (plage de valeurs) avec affichage de la puissance actuelle en watts
Affichage supplémentaire des informations d'état sur la panne de phase. Direction de l'énergie. Tarif. Mode test. Manipulation. Utilisation de la touche optique. Touche d'appel mécanique pour l'affichage.
Interface de données IR interface de données optique à l'avant du compteur (fonctionnement unidirectionnel - Push) interface de données électrique sous le couvercle de borne. (RS232). bidirectionnel;
Alimentation par appareil de communication : +5 V DC ou +12 V DC avec limitation de courant jusqu'à 10 ma
Protocole de données RS-232 Smart message Language (SML). Envoi du jeu de données en fonction de la charge tous les 1...4 p. débit en bauds 9600 bauds. Résolution de la barre de comptage 100 MWh
Le contenu de la livraison comprend un couvercle de borne spécial avec la possibilité de monter un modem ou un récepteur de commande sans fil à distance.
Ce texte a été traduit par une machine.
Compteur électronique de courant triphasé EMH ED 300L 5/60 amp. Compteur domestique / Smart Meter
Ce compteur sert de remplacement complet pour les anciens compteurs Ferrari 10/60 amp.
Il s'agit d'un :
Compteur d'électricité conforme à la loi en vertu du paragraphe 29(3) et du paragraphe 61(3) de la loi sur l'exploitation des points de mesure
(MsbG) du 29.08.2016. Ainsi que FNN - cahier de charges compteur de base. Caractéristiques fonctionnelles version 1.3. Ce compteur peut être mis à niveau vers le système de mesure intelligent (iMSys) conformément au paragraphe 21(1) du MsbG à l'aide de l'interface MSB. Ces règles sont en vigueur depuis 2020. Voir la loi de fonctionnement des points de mesure
Compteur à 4 conducteurs de tension 3x230/400 V. utilisable également sur des réseaux de 230 V AC
Identification des données codes OBIS alimentation 3 phases alimentation électrique. 1 phase pour l'application AC assure un rayonnement électromagnétique très faible.
Courant 0,25 - 5(60) A. Imax. 3 x 60 ampères Max. 72 kW Fréquence : 50 Hz
Ce compteur peut également être utilisé comme compteur à 2 positions. La commutation s'effectue via la borne 13/15 OBIS 1.8.1 tarif 1 et 1.8.2 tarif 2 ou commande de débit externe via l'interface de données électriques (RS-232) ou l'entrée de commande entrées de commande tension système 2 pour la commande des tarifs et l'activation de l'affichage 2 taux
Précision de classe de l'énergie active CL. A conforme à la norme en 5040-1 -3 types de mesure d'énergie active compteur de mise en service 1 +A avec blocage de retour OFIS 1.8.0
Activités d'impulsion LED (IR) 10 000 imp./kWh (60 A). Compteur d'énergie nombre 1 et 23 registres tarifaires
Maintien des données sans tension dans l'EEPROM. Affichage d'au moins 20 ans version écran LCD 2 lignes hauteur des chiffres 8 mm (plage de valeurs) avec affichage de la puissance actuelle en watts
Affichage supplémentaire des informations d'état sur la panne de phase. Direction de l'énergie. Tarif. Mode test. Manipulation. Utilisation de la touche optique. Touche d'appel mécanique pour l'affichage.
Interface de données IR interface de données optique à l'avant du compteur (fonctionnement unidirectionnel - Push) interface de données électrique sous le couvercle de borne. (RS232). bidirectionnel;
Alimentation par appareil de communication : +5 V DC ou +12 V DC avec limitation de courant jusqu'à 10 ma
Protocole de données RS-232 Smart message Language (SML). Envoi du jeu de données en fonction de la charge tous les 1...4 p. débit en bauds 9600 bauds. Résolution de la barre de comptage 100 MWh
Le contenu de la livraison comprend un couvercle de borne spécial avec la possibilité de monter un modem ou un récepteur de commande sans fil à distance.
Ce texte a été traduit par une machine.
