Name: Connecteur de l'appareil sur la paroi arrière 1409219 PRC 3-FT25-MC2,5-150 noir, bleu, vert, jaune Phoenix Contact Conte
Brand: Phoenix Contact
SKU: 2209172
Availability: SoldOut

Connecteur noir tripolaire avec câbles colorés connectés : bleu, jaune-vert et noir.

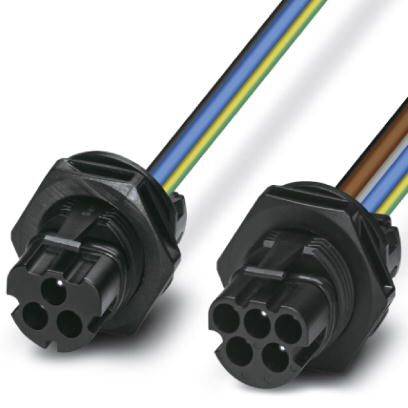

Deux connecteurs noirs à six pôles avec des câbles, à gauche jaune-vert-bleu, à droite marron-bleu-vert.

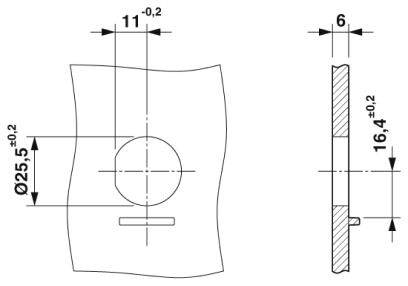

Dessin technique d'une plaque métallique avec perçage : diamètre de 25,5 mm, distance de 11 mm du bord, épaisseur de 6 mm, hauteur de 16,4 mm.

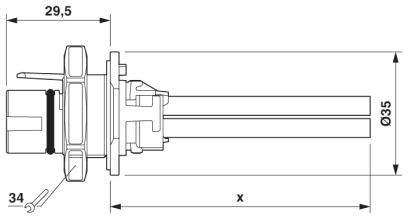

Dessin technique d'un composant avec dimensions : longueur 29,5 mm, diamètre 35 mm. Présente une vue latérale avec détails.

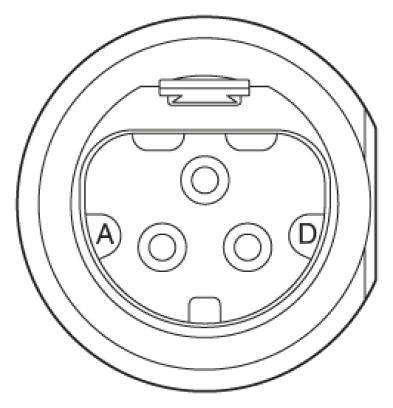

Schéma d'une prise de charge pour véhicule électrique à quatre contacts, balisé avec 'A' et 'D' pour l'orientation.

1/5

Photo non contractuelle

Fiche technique (PDF)

Indisponible

Total (CHF 9.00 / pièce(s))

CHF 89.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Matériau du support de contact : PPE
Matériau du joint : EPDM
Matériau : joint torique en silicone
Matériau du raccord : PPE
Type de verrouillage : verrouillage par verrouillage
Cycles d'enfichage : 100
Force de traction : 150 N ± 50 N
Force d'accouplement : 30 N ±10 N
Couple de serrage : 2.5 Nm ±0.1 Nm (couple de serrage de l'écrou)
Largeur de clé écrou-raccord : 32 mm
Diamètre du câble avec isolation : 3,65 mm ±0,15 mm

Type: PRC 3-FT25-MC2,5-150

Type de produit: Connecteur rond

Nombre total de pôles: 3

: IP66
IP68
IP69K
IP65

Connexion: serti

Tension nominale: 690 V/AC

Couleur: noir
bleu
vert
jaune

Section de raccordement: 2,5 mm²

Tension assignée: 690 V

Courant assigné: 24 A

Matériau boîtier: PPE

Référence fabricant: 1409219

Contenu: 10 pc(s)

Matériau du contact: Alliage de Cu, doré

Nombre de pôles: 3

Largeur: 35 mm

Hauteur: 35 mm

Longueur: 29.5 mm

Forme: Contact mâle

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2209172 Connecteur de l'appareil sur la paroi arrière 1409219 PRC 3-FT25-MC2,5-150 noir, bleu, vert, jaune Phoenix Contact Conte

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209172 Connecteur de l'appareil sur la paroi arrière 1409219 PRC 3-FT25-MC2,5-150 noir, bleu, vert, jaune Phoenix Contact Conte

Description

Connecteur rond (côté appareil), connecteur d'appareil arrière, matériau boîtier : PPE, couleur : noir, nombre de pôles : 3, section de câble max. : 2,5 mm², tension nominale : 690 V AC, courant de mesure : 24 A, type de raccordement : sertissage, type de contact : broche, longueur de câble : 150
