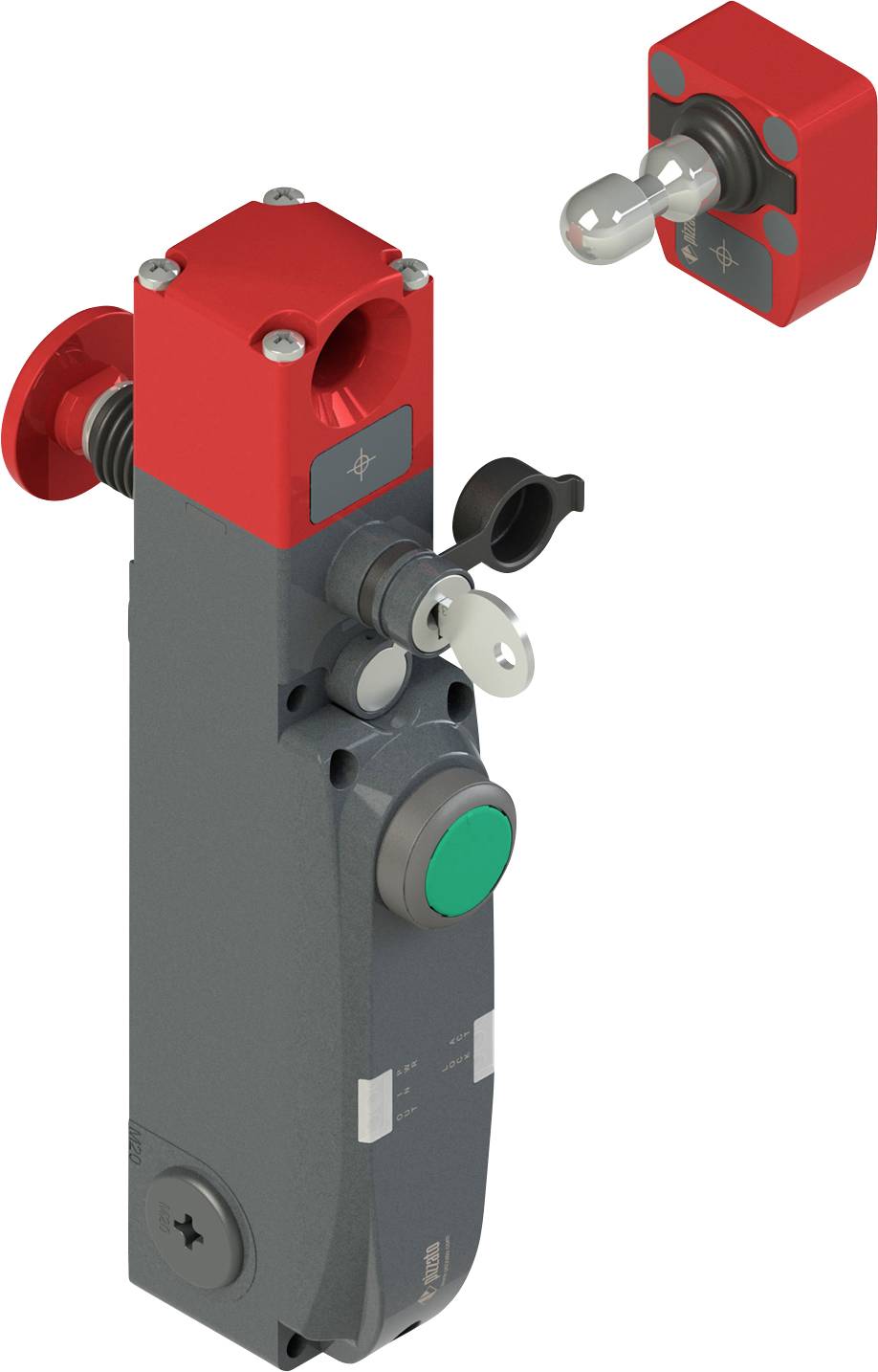

Commutateur de sécurité NG 2D6D411G-F31 Pizzato Elettrica Tension de fonctionnement: 24 V/DC (l x H x P) 40.4 x 233.5 x
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Commutateur de sécurité
Branchement
terminal à ressort
Tension de fonctionnement
24 V/DC
Type
NG 2D6D411G-F31
Tension de fonctionnement min.
21.6 V
Fiche technique (PDF)
Nombre
Total (CHF 629.00 / pièce(s))
CHF 629.00
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Commutateur de sécurité
- Type
NG 2D6D411G-F31
- Branchement
terminal à ressort
- Tension de fonctionnement
24 V/DC
- Tension de fonctionnement min.
21.6 V
- Tension de fonctionnement max.
26.4 V
- Tension de fonctionnement
21.6 - 26.4 V
- Tension de contact (max.)
24 V/DC
- Courant de commutation (max.)
0.25 A
- Niveau de performance
PL e
- Niveau d'intégrité de la sécurité
SIL 3
- Catégorie de sécurité
4
- Approbations (Capteurs)
CE
cULus
TÜV
IP67
IP69K
- Température de fonctionnement (min.)
-20 °C
- Température de fonctionnement (max.)
50 °C
- Profondeur
49 mm
- Largeur
40.4 mm
- Hauteur
233.5 mm
- Dim.
(l x H x P) 40.4 x 233.5 x 49 mm
- Contenu
1 pc(s)
- Emballage industriel
oui
- Tension nominale
24 V/DC
Documents & téléchargements
Fiche technique
Fiche technique 3737374 Commutateur de sécurité NG 2D6D411G-F31 Pizzato Elettrica Tension de fonctionnement: 24 V/DC (l x H x P) 40.4 x 233.5 x
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3737374 Commutateur de sécurité NG 2D6D411G-F31 Pizzato Elettrica Tension de fonctionnement: 24 V/DC (l x H x P) 40.4 x 233.5 x
Description
Généralités:
Indice de protection :
IP65 selon EN 60529
Position 1:
1 touche verte 1NO+1NC
Configuration du couvercle :
1 appareil
Boîtier :
Boîtier métallique, trois entrées de câbles avec filetage M20x1,5
Tête :
Tête pivotante non séparable, avec déverrouillage de clé et bouton de déverrouillage anti-panique
Principe de méthode de travail :
D Principe, actionneur verrouillé avec électro-aimant excité
Entrées et sorties :
2 entrées de sécurité IS1-IS2,
2 sorties de sécurité OS1-OS2,
1 sortie de notification pour actionneurs introduits O3,
1 sortie de message pour actionneur verrouillé O4,
Entrées I4 ou IE1-IE2 pour activer l'électro-aimant,
1 entrée I3 pour actionneur de programmation / réinitialisation
Activation des sorties OS sécurisées :
Mode 1 : sorties de sécurité actives avec actionneur inséré et verrouillé
Actionneur :
Avec actionneur universel au codage de niveau Hohem VN NG-F31
Type de connexion :
Sans fiche
Ce texte a été traduit par une machine.
Indice de protection :
IP65 selon EN 60529
Position 1:
1 touche verte 1NO+1NC
Configuration du couvercle :
1 appareil
Boîtier :
Boîtier métallique, trois entrées de câbles avec filetage M20x1,5
Tête :
Tête pivotante non séparable, avec déverrouillage de clé et bouton de déverrouillage anti-panique
Principe de méthode de travail :
D Principe, actionneur verrouillé avec électro-aimant excité
Entrées et sorties :
2 entrées de sécurité IS1-IS2,
2 sorties de sécurité OS1-OS2,
1 sortie de notification pour actionneurs introduits O3,
1 sortie de message pour actionneur verrouillé O4,
Entrées I4 ou IE1-IE2 pour activer l'électro-aimant,
1 entrée I3 pour actionneur de programmation / réinitialisation
Activation des sorties OS sécurisées :
Mode 1 : sorties de sécurité actives avec actionneur inséré et verrouillé
Actionneur :
Avec actionneur universel au codage de niveau Hohem VN NG-F31
Type de connexion :
Sans fiche
Ce texte a été traduit par une machine.
