Chauvin Arnoux CA 6161 Testeur de machine Norme VDE 0113, 0413, 0600, 0660
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Points forts & détails
Testeur de machine C.A 6161
- Testeur multifonction pour tester la sécurité électrique des machines, armoires de commande et appareils électriques avec test HV jusqu'à 3 kVTrès grande facilité d'utilisation grâce aux touches de commande Express, à l'écran tactile couleur, aux écrans d'aide avec des images de connexion, à la mémoire de valeurs de mesure élevée,...Communication de pointe : interface USB ou accès à distance via Wi-Fi pour l'utilisation du logiciel de transfert de testeur de machine fourniSéquences de contrôle automatiques et personnalisées, extensibles par des instructions de contrôle avec texte ou imageConfigurez les contrôles visuels personnalisés pour pouvoir répondre aux spécificités de chaque testGrande variété de fonctions supplémentaires pour d'autres applications (Zs, Zi, riso, RCD, W, Courant via pince, mesure directe et différentielle du courant de fuite,...)Accessoire pratique en option pour une sécurité et une efficacité accrues lors des mesures (pédale de commande, lampes d'avertissement, scanner, imprimante d'étiquettes,...)Fourni avec de nombreux accessoires dans un sac de transport avec fond dense
Caractéristiques techniques
- Test de continuité mesure 2 ou 4 fils, 0,1 A, 0,2A, 10 A, chute de tension ∆ U.Test d'isolation 1 GΩTest de tension diélectrique 3 kVTest RCD/FI type A, AC, B, B+, F, EVImpédance de boucle et impédance de ligneMesure directe du courant de fuiteMesure du courant de fuitePuissance dans les réseaux monophasés ou triphasésMesure avec pince ampèremétriqueDétermination de la séquence de phases
- Type de produit
Testeur de machine
d'usine (sans certificat)
- Catégorie de mesure
CAT III 600 V
- Interfaces
USB
Wi-Fi
- Dim.
(L x l x H) 341 x 205 x 407 mm
- Poids
16000 g
IP40
IP67
- Gamme de mesure (VDE)
Courant différentiel
résistance d'isolation
Puissance
Facteur de puissance
Puissance apparente
Impédance de boucle
Tension
Courant
Puissance active
Impédance de boucle de défaut
Afficher plus d'infos
- Norme DIN
DIN EN 60204
DIN EN 61439
DIN EN 61557
DIN VDE 0413
DIN VDE 0660
DIN VDE 0113
- Type d'affichage
numérique
- Largeur
205 mm
- Hauteur
407 mm
- Longueur
341 mm
- Procédure de test
automatique
manuelle
- Alimentation électrique
230 V/AC
alimentation réseau
- Mémoire (emplacements)
100.000
- Mémoire
oui
- Type
CA 6161
- Norme VDE
0113
0413
0600
0660
- Spécificités
avec écran tactile couleur
test RCD/FI
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 2749759 Chauvin Arnoux CA 6161 Testeur de machine Norme VDE 0113, 0413, 0600, 0660
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2749759 Chauvin Arnoux CA 6161 Testeur de machine Norme VDE 0113, 0413, 0600, 0660
Conditions de garantie
Conditions de garantie 2749759 Chauvin Arnoux CA 6161 Testeur de machine Norme VDE 0113, 0413, 0600, 0660
Description

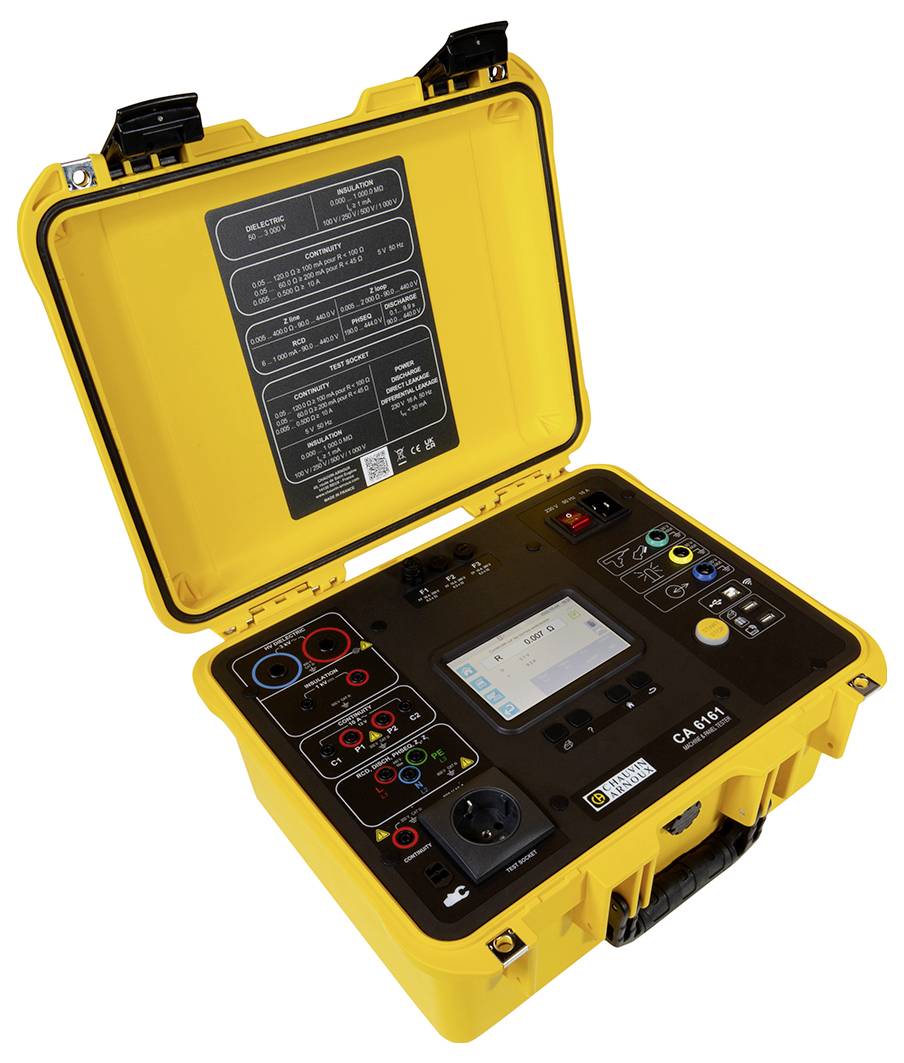

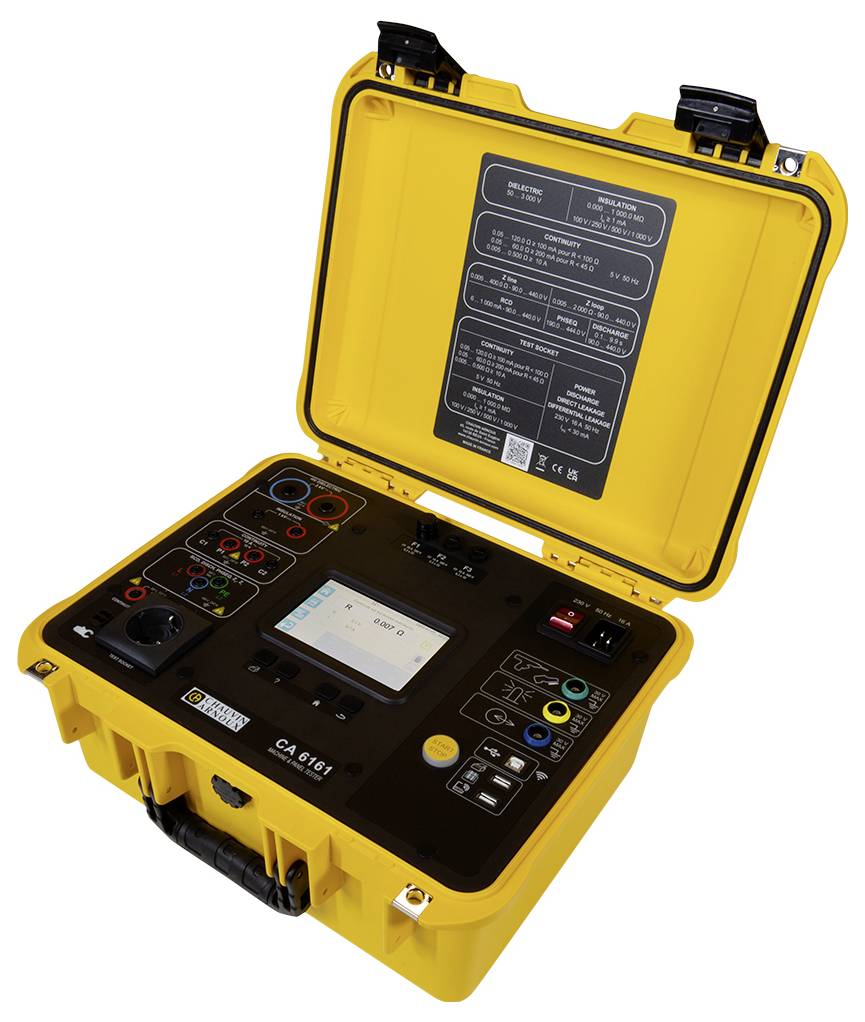

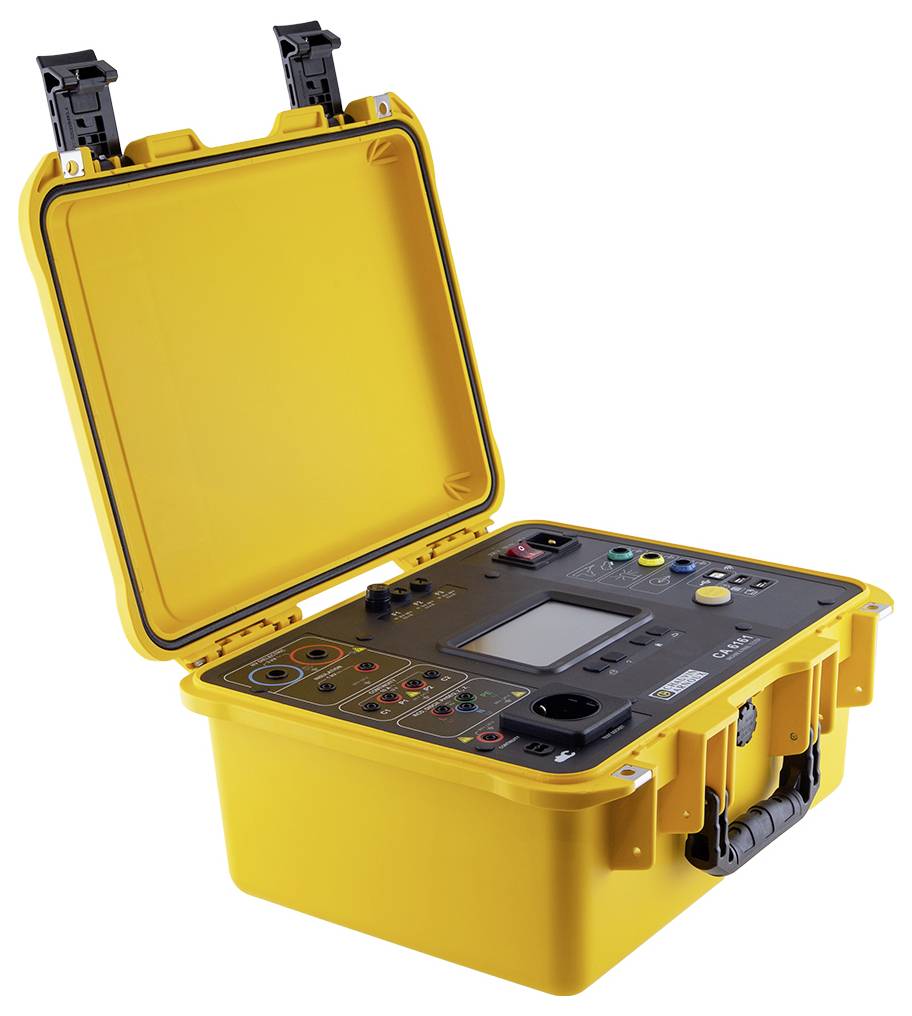

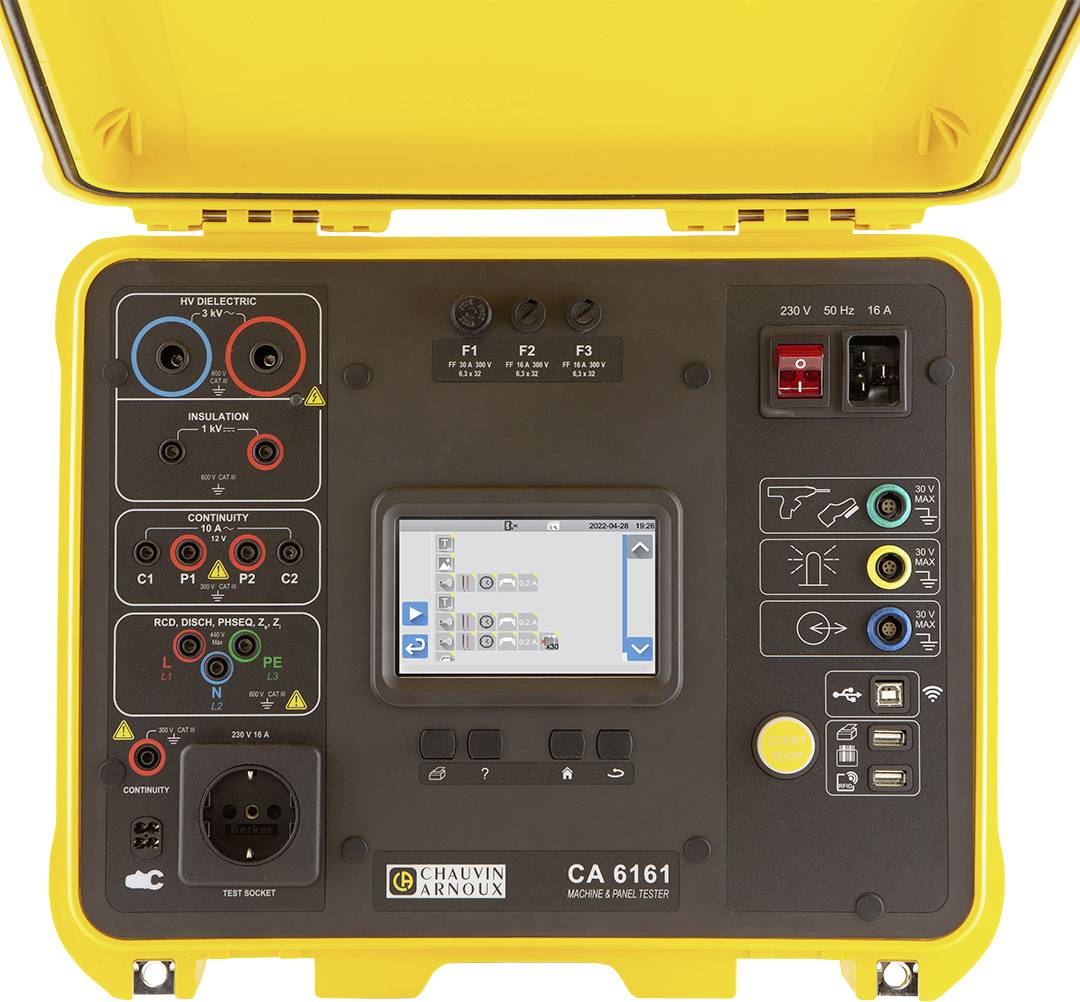

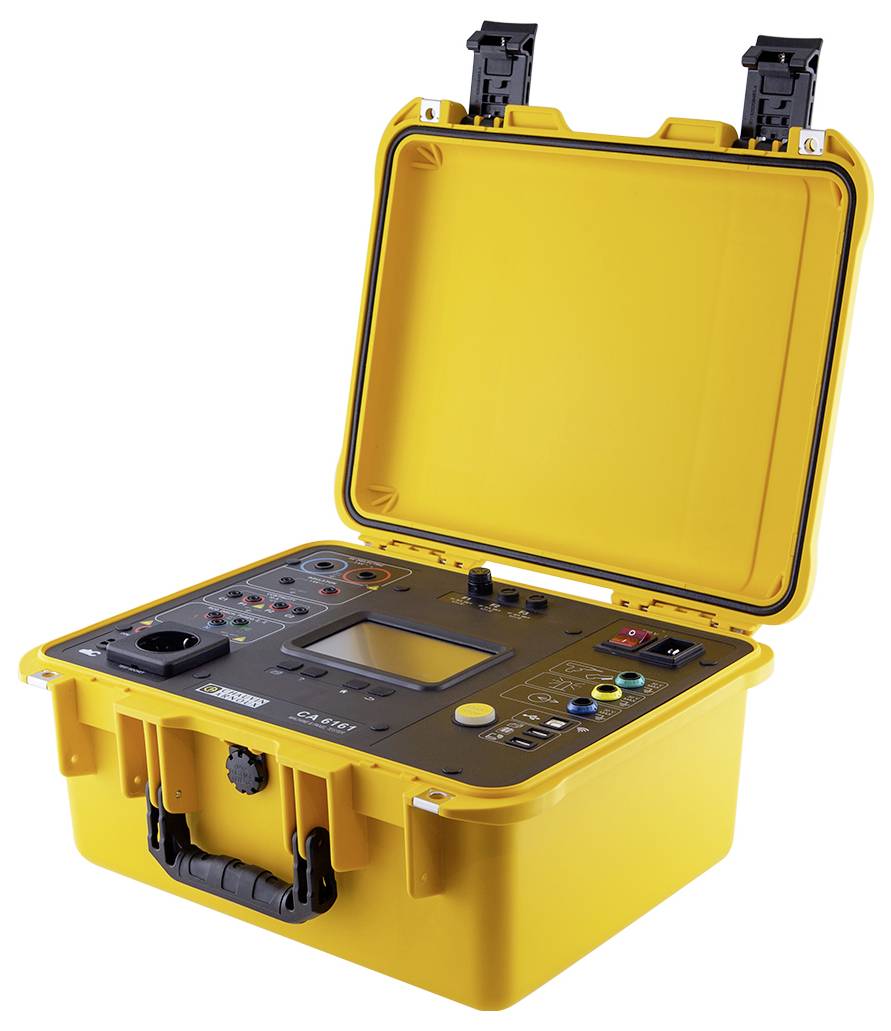

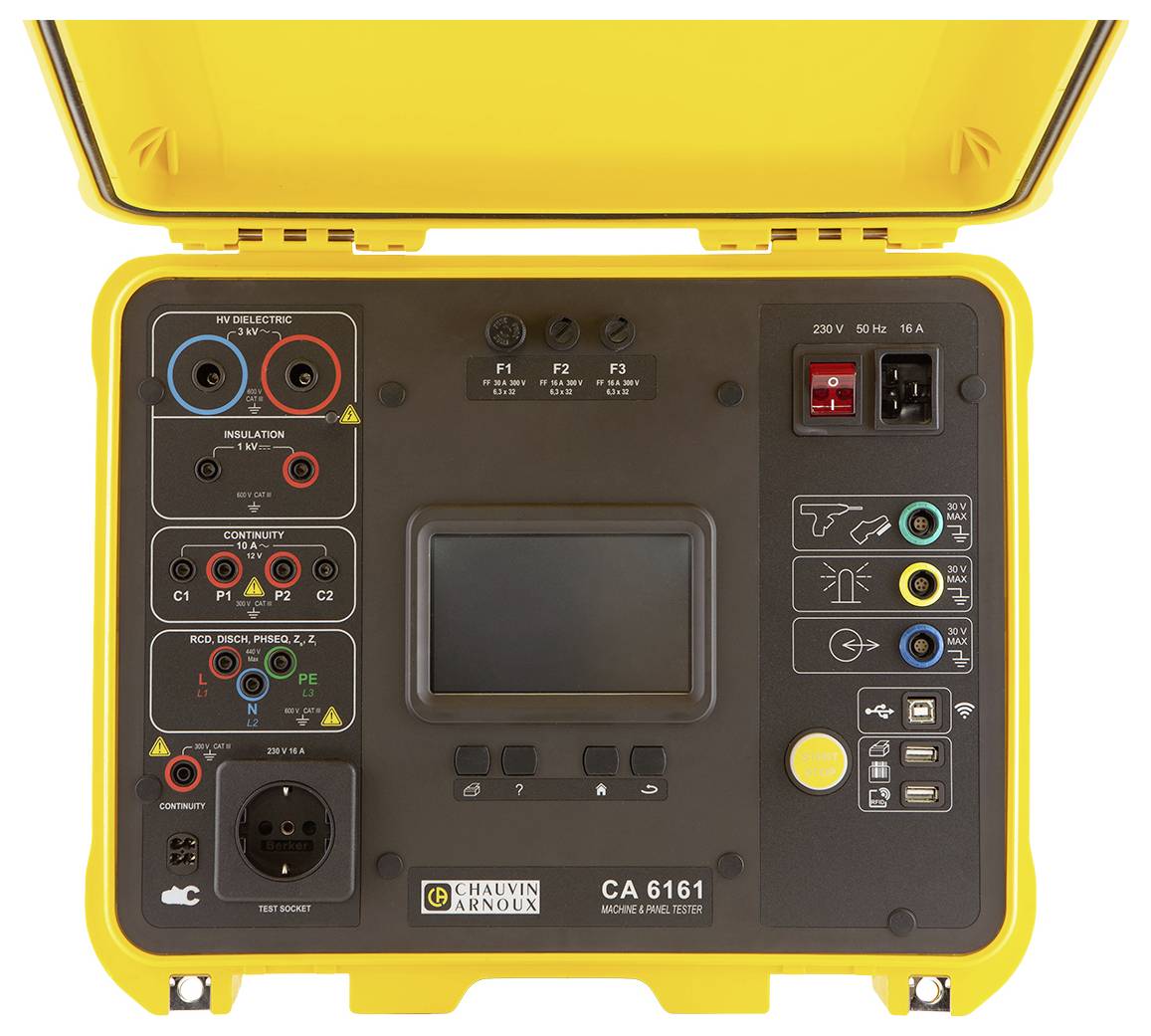

Le CA 6161 se trouve dans un coffret de chantier jaune. Il dispose d'un écran tactile éclairé qui peut également être utilisé avec des gants. L'interface utilisateur multilingue peut afficher de nombreux écrans d'aide tout au long de l'utilisation pour guider l'utilisateur à travers des images, des textes et des symboles. Il communique via une connexion Wi-Fi et via les deux ports USB-A. Le testeur d'installation CA 6161 dispose de quatre touches de commande express pour vous permettre d'utiliser directement les fonctions suivantes dans n'importe quelle position : impression d'une mesure sur l'imprimante autocollant, accès à l'aide de la fonction actuelle, retour à l'écran principal et retour au menu précédent. Le retour direct à l'écran principal est particulièrement pratique, quel que soit le niveau de l'interface utilisateur. Le CA 6161 enregistre jusqu'à 100 000 vérifications. Un logiciel PC transmet les données de test via Wi-Fi ou USB et sert à l'analyse et à la création de rapports. La mise à jour du logiciel intégré s'effectue très facilement en quelques minutes avec une clé USB.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- DOMAINES D'APPLICATIONLe CA 6161 est parfaitement adapté pour tester et certifié la sécurité électrique des appareils dans le cadre de :- Vérification de la conformité lors du contrôle final- Contrôle périodique- Travaux d'entretienSes domaines d'utilisation sont les suivants :- Fabricants d'appareils et d'équipements électriques pour le contrôle de conformité (marquage CE)- Installateurs électriques pour tester les armoires de commutation basse tension- Société de maintenance pour l'industrie pour vérifier la conformité des parcs de machines ou des installations- Les entreprises de service après-vente pour les réparations et les contrôles de conformité des appareils et équipements électriques défectueux- Points de contrôle pour les contrôles périodiques- Centres de formation technique

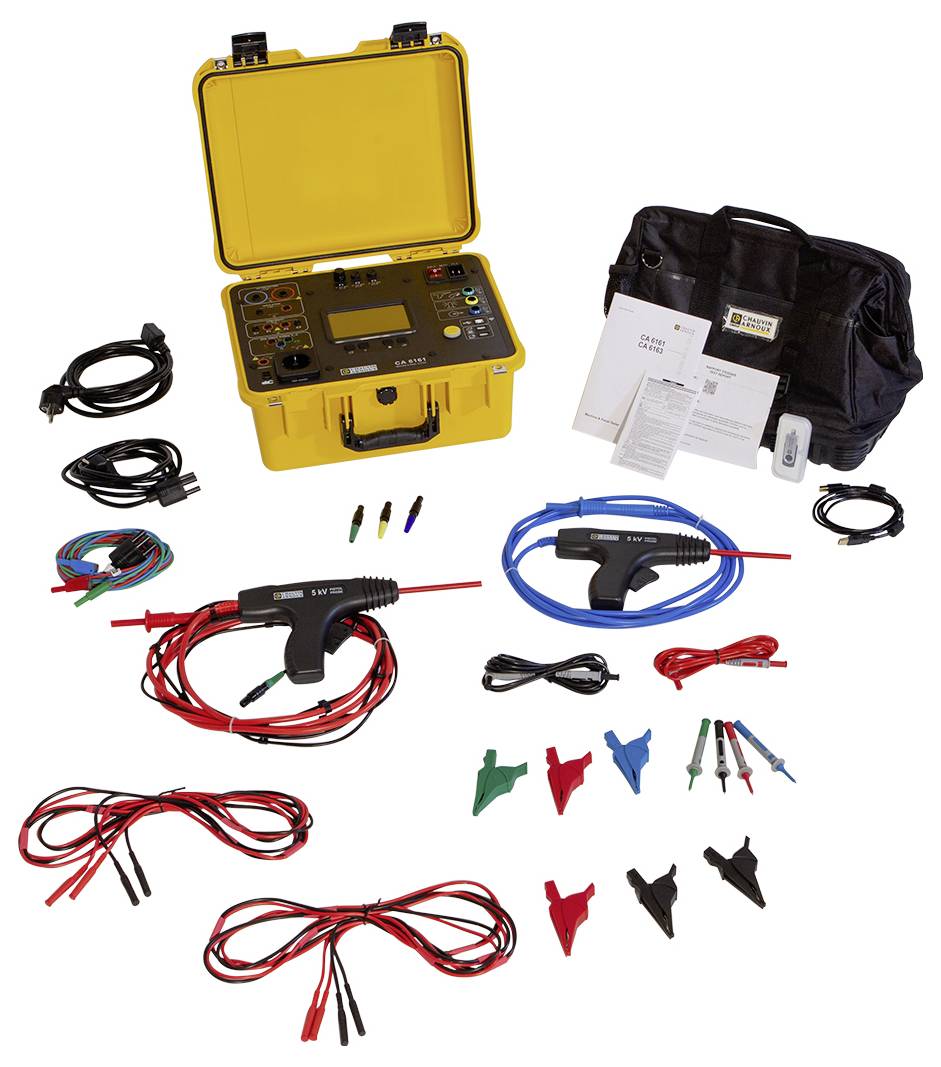

Contenu de la livraison
- 1 sacoche de transport
- 1 câble d'alimentation C19 avec fiche de mise à la terre (2,5 m)
- 1 CÂBLE USB A/B
- 2 pistolets de test HV avec câble de 3 m (rouge/bleu)
- 3 connecteurs d'extension (vert/jaune/bleu)
- 4 sondes de test (noir/rouge/vert/bleu)
- 1 câble de raccordement à 3 fils avec 3 câbles de sécurité (2,5 m)
- 1 câble de raccordement à 3 fils avec fiche de mise à la terre (2,5 m)
- 6 pinces crocodiles (2 rouges
- 2 noir
- 1 vert
- 1 bleu)
- 2 cordons de mesure doubles pour test de continuité 10 A (3 m)
- 1 guide de démarrage rapide multilingue
- 1 fiche de données de sécurité multilingue
- 1 rapport d'essai avec valeurs mesurées
