Chauvin Arnoux Analyseur de réseau triphasé avec pince ampèremétrique, avec fonction enregistreur

Ce pack d'images comprend un analyseur de réseau C.A 8336, 4 convertisseurs de courant adaptés MN93A ainsi qu'un manuel : système de formation analyse de réseau. Le manuel s'adresse aux enseignants et aux étudiants pour les introduire dans le domaine de l'analyse du réseau et pour acquérir une compréhension de base des effets du réseau. Il est idéal pour commencer à aborder le sujet et est très pratique - il comprend des essais pratiques sur des tâches et des solutions.

Plus d'informations sur l'analyseur de réseau C.A 8336 :

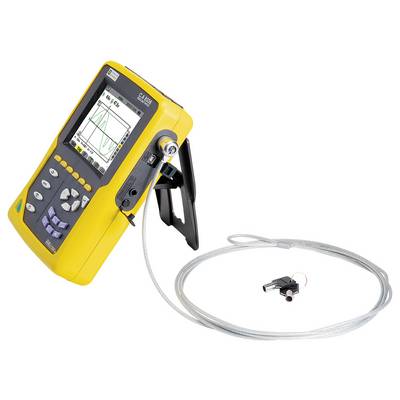

Le Qualistar+ C.A 8336 est particulièrement adapté pour les services d'entretien et de test dans les installations industrielles et commerciales. Il fournit une image instantanée des principaux paramètres de qualité du réseau. Grâce à ses fonctions, cet analyseur est particulièrement adapté pour la maintenance et la réparation. Le bilan énergétique complet d'une installation peut être établi.
Le C.A 8336 dispose des fonctions Inrush et TrueInrush pour le dimensionnement de l'installation électrique et la détection des erreurs de commutation.

Cet appareil compact et pratique offre des fonctions de calcul et de commande supplémentaires. Le C.A 8336 dispose de 4 canaux de mesure de tension et de courant. Avec le C.A 8336, tous les paramètres, les transitoires, les alarmes et les formes d'onde sont détectés et mémorisés simultanément.

Les convertisseurs de courant utilisés sont détectés automatiquement par le C.A 8336 lors de votre connexion. Différents convertisseurs de courant peuvent être raccordés et le réglage des rapports de transmission permet une lecture directe des valeurs mesurées.

L'appareil est conçu pour travailler sur le terrain :
Accès direct aux principales fonctions (paramètres, etc.)
Accès direct aux fonctions de mesure (harmoniques, scintillement, etc.)
Entrées de tension et de courant avec repères de couleur
Grand écran couleur TFT très lisible
Indépendant du réseau pendant 13 heures

Grâce à ses nombreuses fonctions, le Qualistar+ C.A 8336 est polyvalent. Il peut être utilisé dans les installations Cat III jusqu'à 1000 V et dans les catégories Cat IV jusqu'à 600 V.

Logiciels
Pour le traitement des valeurs mesurées avec le Qualistar, le logiciel PAT est disponible en standard et le logiciel DataView est disponible en option. Ils permettent d'effectuer des réglages, de transférer et de traiter des données ainsi qu'une analyse. DataView ® permet également de créer des rapports de contrôle conformes aux normes sur les caractéristiques de qualité de tension.

Accessoires spéciaux
Avec le câble de mesure ESSAILEC, des tests peuvent être effectués sur des compteurs, des relais de protection intégrés ou sur des circuits secondaires de convertisseurs de tension ou de courant sans perturber ni interrompre l'alimentation.

Boîtier de réemballage
Ce enrouleur de câble pratique dispose d'un aimant adhésif et d'un système de fixation MULTIFIX. Dans la boîte démontable, l'utilisateur peut enrouler des câbles de mesure avec des fiches banane pour les mesures de tension ou les câbles du MiniFlex ® MA193-250 pour les mesures de courant et les enrouler en longueur selon les besoins - les câbles de mesure sont toujours bien rangés.

Adaptateur secteur PA31ER
Il permet d'alimenter directement le Qualistar+ via un conducteur de phase secteur de 100 V à 1000 V, AC ou DC. Il se branche sur les entrées de tension et possède les caractéristiques techniques suivantes : IP53, IEC 61010 Cat III 1000 V / Cat IV 600 V.

Tous les Qualistar+ sont équipés d'un jeu de bagues et de broches de couleur pour faciliter la détection des câbles et des entrées de mesure et pour l'étiquetage des couleurs selon les normes nationales.
Large choix de convertisseurs de courant pour des courants allant de 5 ma à 10 kA
