Chauvin Arnoux A 130 Adaptateur de pince ampèremétrique Gamme de mesure A/AC: 0.5 - 3000 A flexible
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 1’327.43 / pièce(s))
CHF 1’327.43
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Grande flexibilité pour les mesures du courant sur les réseaux triphasés !
- • Convertisseur flexible, pour courant triphasé
- • Durée de fonctionnement des piles : 500 heures
- • Etendue de mesure de 0,5 A à 3 kA
- • IP67, 1000 V CAT IV
Caractéristiques techniques
- Ouverture
250 mm
- Type de produit
Adaptateur de pince ampèremétrique
- Connecteur B
BNC mâle
banane mâle 4 mm
d'usine (sans certificat)
- Courant alternatif min.
0.5 A
- Plage de mesure du courant alternatif max.
3000 A
- Alim.
via l'entrée de tension AC de l'appareil de mesure
- Dim.
(L x l x H) 36 x 120 x 58 mm
- Mesure du courant
AC
- Catégorie de mesure
CAT IV 1000 V
- Poids
1000 g
- Fréquence (max.)
20 kHz
- Largeur
120 mm
- Hauteur
58 mm
- Longueur
36 mm
- Spécificités
flexible
Documents & téléchargements
Fiche technique
Fiche technique 1593624 Chauvin Arnoux A 130 Adaptateur de pince ampèremétrique Gamme de mesure A/AC: 0.5 - 3000 A flexible
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1593624 Chauvin Arnoux A 130 Adaptateur de pince ampèremétrique Gamme de mesure A/AC: 0.5 - 3000 A flexible
Conseils d'utilisation et de sécurité 1593624 Chauvin Arnoux A 130 Adaptateur de pince ampèremétrique Gamme de mesure A/AC: 0.5 - 3000 A flexible
Description

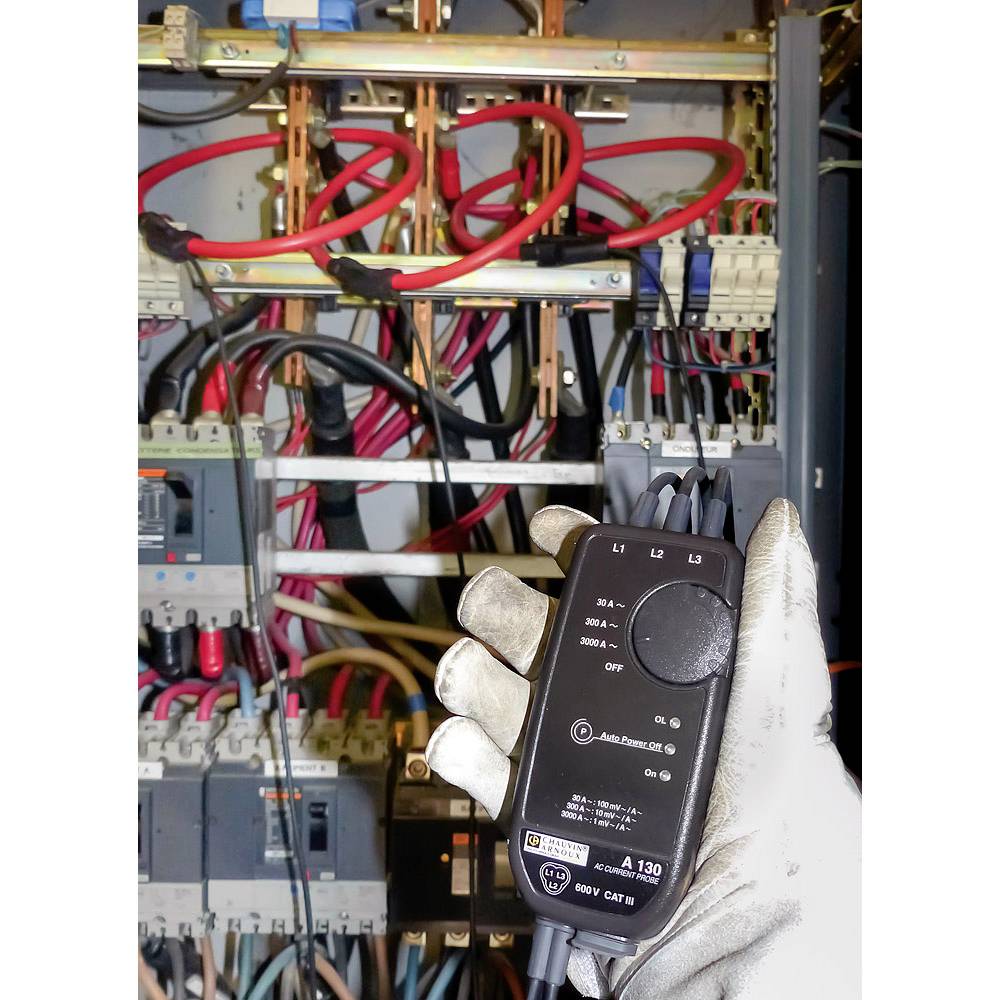

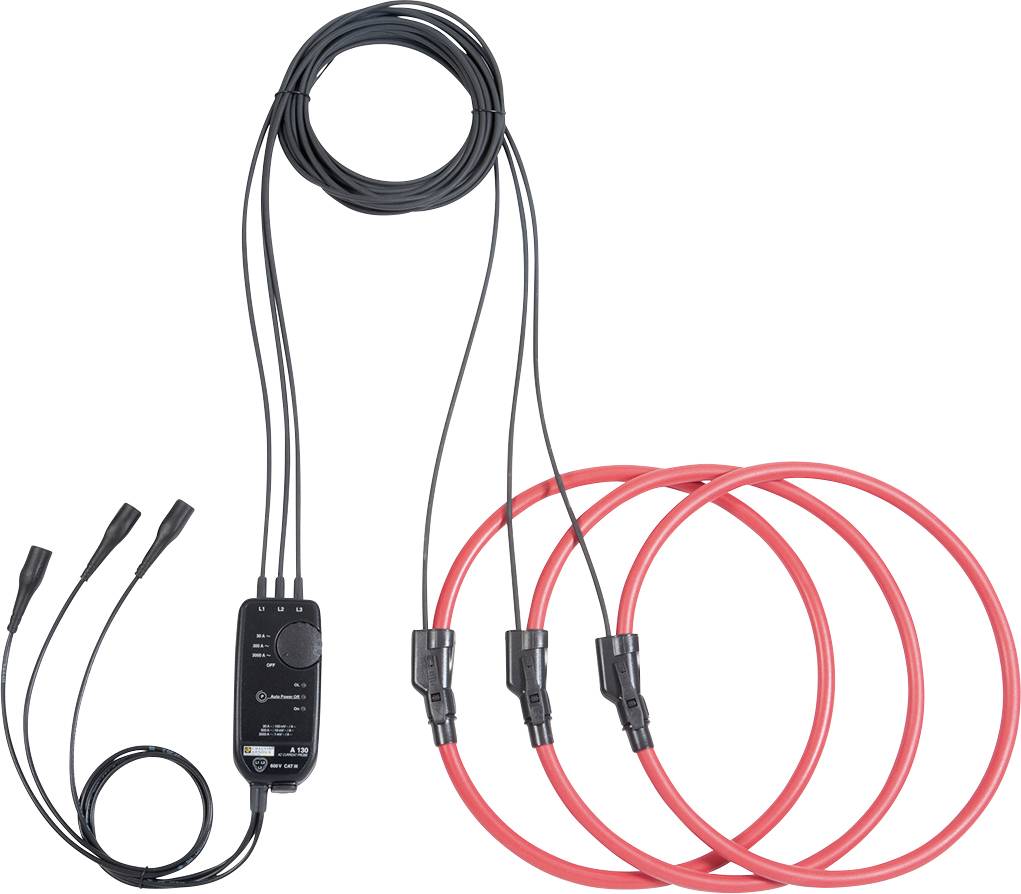

Le AmpFlex® A130 est un capteur flexible de courant comportant 3 boucles de mesure. Il se raccorde directement à un analyseur de puissance, à un enregistreur, etc., pour réaliser une mesure des intensités triphasées ou jusqu’à 3 mesures indépendantes de courant.
Les boucles de mesure flexibles offrent les avantages suivants :
- La flexibilité et la légèreté permettant l’'enserrage d’un ou de plusieurs conducteurs quelque soit sa forme (câble, barre, toron...)
- grande étendue de mesure
- bande passante adaptée aux fréquences industrielles et aux analyses d´harmoniques
- absence d´effet de saturation et donc d´échauffement
- déphasage constant et faible approprié aux mesures wattmétriques
Les boucles de mesure flexibles offrent les avantages suivants :
- La flexibilité et la légèreté permettant l’'enserrage d’un ou de plusieurs conducteurs quelque soit sa forme (câble, barre, toron...)
- grande étendue de mesure
- bande passante adaptée aux fréquences industrielles et aux analyses d´harmoniques
- absence d´effet de saturation et donc d´échauffement
- déphasage constant et faible approprié aux mesures wattmétriques
Modèle
- • Etendue de mesure : de 0,5 A à 3 kA
- • 3 plages de mesure
- • Longueur de la boucle de mesure (Ø d'enserrage) : 80 cm (Ø 25 cm)
- • Indice de protection du capteur / du boitier : IP67 / IP54
- • Signal de sortie : tension AC
- • 3 cordons coaxiaux terminés par une fiche BNC isolée de sécurité
- • Alimentation : 2 piles 1,5 V AA ou externe µUSB type B 5 V
- • Durée de fonctionnement des piles : 500 heures
- • 1000 V CAT IV
Contenu de la livraison
- 3 convertisseurs de courant flexibles
- 2 piles alcalines 1,5 V AA (LR6)
- 1 mode d'emploi en 5 langues
- 1 fiche technique
- 1 certificat d'essai
- 1 jeu de bagues de couleur pour le marquage des câbles
- 3 prise BNC/adaptateur fiche banane, Ø 4 mm
