Câble de raccordement WAGO 756-3205/140-050 Contenu: 1 pc(s)

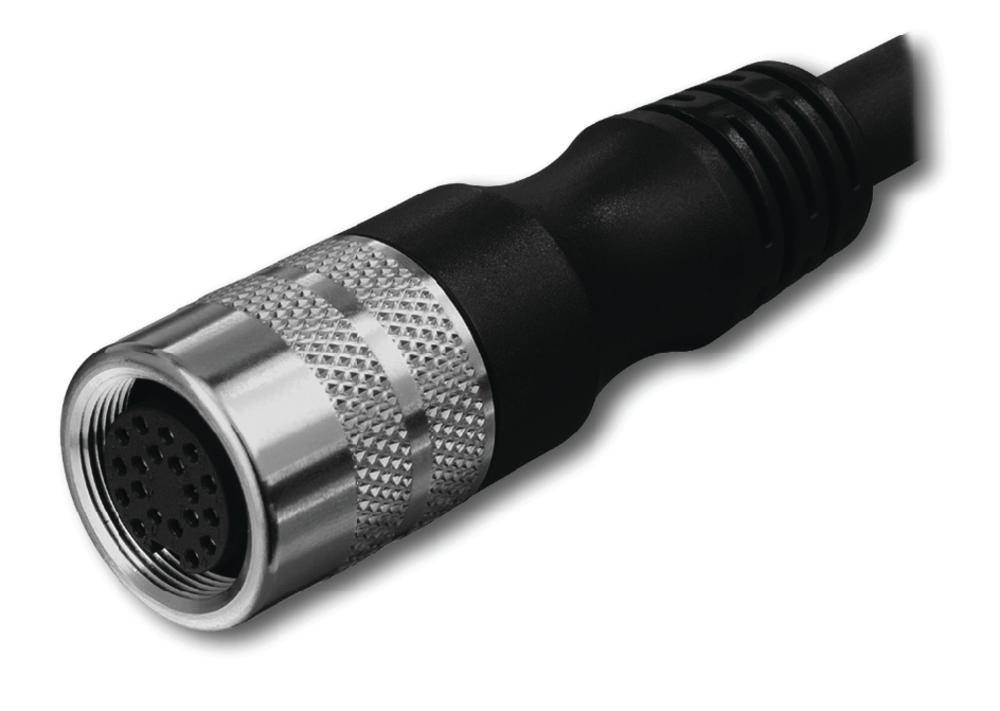

Connecteur circulaire noir et argenté à broches multiples avec boîtier métallique fileté, adapté aux applications industrielles.

Connecteur circulaire noir et argenté à broches multiples avec boîtier métallique fileté, adapté aux applications industrielles.

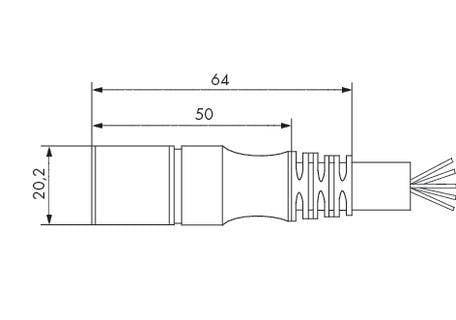

Dessin technique d'un composant cylindrique avec les dimensions suivantes : longueur 64 mm, section intérieure 50 mm, diamètre 20,2 mm.

Connecteur circulaire à 14 broches avec des lettres de A à U positionnées à différents endroits à l'intérieur du cercle.

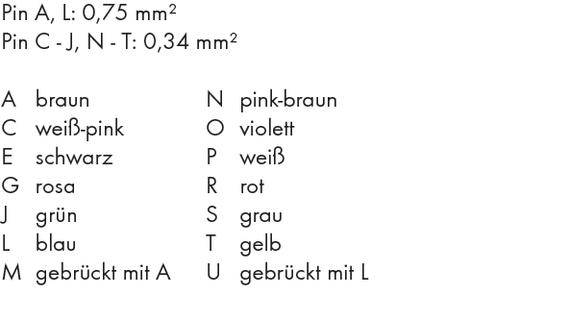

'Pin A, L : 0,75 mm² ; Pin C-J, N-T : 0,34 mm². A : marron, C : blanc-rose, E : noir, G : rose, J : vert, L : bleu, M : pontée avec A, N : rose-marron, O : violet, R : blanc, S : rouge, T : gris, U : pontée avec L.'

1/4

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Forme

femelle, droit

Norme de connecteur

Connectique Sensorik

Coté A

extrémités ouvertes

Coté de raccordement B

M16 femelle droit

Fiche technique (PDF)

Livraison le mer., 30 décembre 2026

Nombre

pièce(s)

Total (CHF 167.95 / pièce(s))

CHF 167.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Câble de raccordement

WAGO 756-3205/140-050
Contenu: 1 pc(s)

Caractéristiques techniques

14-POL.M16 FEMELLE DROIT OUVERT L 5M

Type: 756-3205/140-050

Type de produit: Connecteur confectionné pour capteurs/actionneurs

Forme: femelle, droit

Norme de connecteur: Connectique Sensorik

Coté A: extrémités ouvertes

Coté de raccordement B: M16 femelle droit

Nombre de pôles: 12

Longueur de câble: 5.00 m

Tension nominale: 300 V

Connexion: fil, extrémités libres

Type de filetage côté du raccordement: M23

Couleur du câble: noir

Température min.: -5 °C

Température max.: +80 °C

Type de fermeture: à vis

Référence fabricant: 756-3205/140-050

Contenu: 1 pc(s)

Diam. câble: 8.90 mm

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschlussseite B

Bauform

Kabellänge

WAGO 756-3205/140-050 Sensor-/Aktor-Steckverbinder, konfektioniert M23 Buchse, gerade 5.00 m Polzahl Sensoren: 12 1 St.

WAGO 756-3205/140-050 Sensor-/Aktor-Steckverbinder, konfektioniert M23 Buchse, gerade 5.00 m Polzahl Sensoren: 12 1 St.

Code produit :546274

Livraison le mer., 30 décembre 2026

Conrad Electronic

Ce produit

M16-Buchse, gerade

Buchse, gerade

5.00 m

pièce(s)

Min.: 1

Multiples: 1

CHF 167.95^*

WAGO 756-3201/120-050 Sensor-/Aktor-Steckverbinder, konfektioniert M23 Buchse, gerade 5.00 m Polzahl Sensoren: 12 1 St.

WAGO 756-3201/120-050 Sensor-/Aktor-Steckverbinder, konfektioniert M23 Buchse, gerade 5.00 m Polzahl Sensoren: 12 1 St.

Code produit :546256

Livraison le jeu., 24 décembre 2026

Conrad Electronic

M23-Buchse, gerade

Buchse, gerade

5.00 m

pièce(s)

Min.: 1

Multiples: 1

CHF 177.95^*

WAGO 756-3201/120-100 Sensor-/Aktor-Steckverbinder, konfektioniert M23 Buchse, gerade 10.00 m Polzahl Sensoren: 12 1 St.

WAGO 756-3201/120-100 Sensor-/Aktor-Steckverbinder, konfektioniert M23 Buchse, gerade 10.00 m Polzahl Sensoren: 12 1 St.

Code produit :546257

Livraison le jeu., 24 décembre 2026

Conrad Electronic

M23-Buchse, gerade

Buchse, gerade

10.00 m

pièce(s)

Min.: 1

Multiples: 1

CHF 233.95^*

WAGO 756-3201/120-150 Sensor-/Aktor-Steckverbinder, konfektioniert M23 Buchse, gerade 15.00 m Polzahl Sensoren: 12 1 St.

WAGO 756-3201/120-150 Sensor-/Aktor-Steckverbinder, konfektioniert M23 Buchse, gerade 15.00 m Polzahl Sensoren: 12 1 St.

Code produit :546258

Livraison le jeu., 24 décembre 2026

Conrad Electronic

M23-Buchse, gerade

Buchse, gerade

15.00 m

pièce(s)

Min.: 1

Multiples: 1

CHF 313.95^*

WAGO 756-3202/120-050 Sensor-/Aktor-Steckverbinder, konfektioniert M23 Buchse, gerade 5.00 m Polzahl Sensoren: 12 1 St.

WAGO 756-3202/120-050 Sensor-/Aktor-Steckverbinder, konfektioniert M23 Buchse, gerade 5.00 m Polzahl Sensoren: 12 1 St.

Code produit :546259

Livraison le jeu., 24 décembre 2026

Conrad Electronic

M23-Buchse, gerade

Buchse, gerade

5.00 m

pièce(s)

Min.: 1

Multiples: 1

CHF 167.95^*

WAGO 756-3202/120-100 Sensor-/Aktor-Steckverbinder, konfektioniert M23 Buchse, gerade 10.00 m Polzahl Sensoren: 12 1 St.

WAGO 756-3202/120-100 Sensor-/Aktor-Steckverbinder, konfektioniert M23 Buchse, gerade 10.00 m Polzahl Sensoren: 12 1 St.

Code produit :546262

Livraison le jeu., 24 décembre 2026

Conrad Electronic

M23-Buchse, gerade

Buchse, gerade

10.00 m

pièce(s)

Min.: 1

Multiples: 1

CHF 229.95^*

WAGO 756-3202/120-150 Sensor-/Aktor-Steckverbinder, konfektioniert M23 Buchse, gerade 15.00 m Polzahl Sensoren: 12 1 St.

WAGO 756-3202/120-150 Sensor-/Aktor-Steckverbinder, konfektioniert M23 Buchse, gerade 15.00 m Polzahl Sensoren: 12 1 St.

Code produit :546264

Livraison le jeu., 24 décembre 2026

Conrad Electronic

M23-Buchse, gerade

Buchse, gerade

15.00 m

pièce(s)

Min.: 1

Multiples: 1

CHF 281.95^*

WAGO 756-3203/190-050 Sensor-/Aktor-Steckverbinder, konfektioniert M23 Buchse, gerade 5.00 m Polzahl Sensoren: 12 1 St.

WAGO 756-3203/190-050 Sensor-/Aktor-Steckverbinder, konfektioniert M23 Buchse, gerade 5.00 m Polzahl Sensoren: 12 1 St.

Code produit :546265

Livraison le jeu., 24 décembre 2026

Conrad Electronic

M23-Buchse, gerade

Buchse, gerade

5.00 m

pièce(s)

Min.: 1

Multiples: 1

CHF 263.95^*

WAGO 756-3203/190-100 Sensor-/Aktor-Steckverbinder, konfektioniert M23 Buchse, gerade 10.00 m Polzahl Sensoren: 12 1 St.

WAGO 756-3203/190-100 Sensor-/Aktor-Steckverbinder, konfektioniert M23 Buchse, gerade 10.00 m Polzahl Sensoren: 12 1 St.

Code produit :546268

Livraison le jeu., 24 décembre 2026

Conrad Electronic

M23-Buchse, gerade

Buchse, gerade

10.00 m

pièce(s)

Min.: 1

Multiples: 1

CHF 349.95^*

WAGO 756-3203/190-150 Sensor-/Aktor-Steckverbinder, konfektioniert M23 Buchse, gerade 15.00 m Polzahl Sensoren: 12 1 St.

WAGO 756-3203/190-150 Sensor-/Aktor-Steckverbinder, konfektioniert M23 Buchse, gerade 15.00 m Polzahl Sensoren: 12 1 St.

Code produit :546269

Livraison le jeu., 24 décembre 2026

Conrad Electronic

M23-Buchse, gerade

Buchse, gerade

15.00 m

pièce(s)

Min.: 1

Multiples: 1

CHF 419.95^*

Documents & téléchargements

Fiche technique

Fiche technique 546274 Câble de raccordement WAGO 756-3205/140-050 Contenu: 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 546274 Câble de raccordement WAGO 756-3205/140-050 Contenu: 1 pc(s)

Description

Pour le branchement de modules répartiteurs pour capteurs/actionneurs M8, 14 pôles, connecteur femelle M16 droit, extrémité ouverte, 5 m.

Description

Pour le branchement de modules répartiteurs pour capteurs/actionneurs M8, 14 pôles, connecteur femelle M16 droit, extrémité ouverte, 5 m.
