Name: Bürkert Vanne pneumatique 6527 156337 2 à 10 bar 1 pc(s)
Brand: Bürkert
SKU: 3047109
Availability: BackOrder

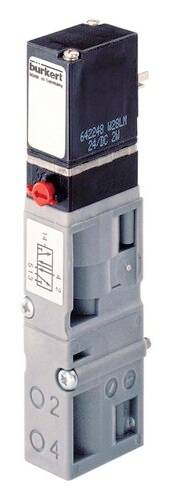

'Électrovanne électrique de Bürkert avec boîtier gris et noir, marquée de spécifications techniques.'

Photo non contractuelle

Fiche technique (PDF)

Livraison le ven. 6 novembre

1 pièce(s)

Nombre

pièce(s)

Total (CHF 109.95 / pièce(s))

CHF 109.95

Prix TVA incl.

uniquement CHF 15.00

Plus que 1 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Vanne pneumatique 5/2 voies 16 mm

Vanne compacte
Temps de commutation rapides
Faible consommation électrique
Commande de l'avance à bascule en DC

Caractéristiques techniques

Entraînement - commande manuelle matériau : PA (polyamide)
Montage (bloc de vannes) - dimension d'enrichissement 1 : 16,5 mm
Matériau du joint - vanne principale matériau du joint : FKM (caoutchouc fluoré)
Matériau du joint - prépilotage du joint matériau : FKM (caoutchouc fluoré)
Pression & température - température moyenne min Medium : -10 °C.
Pression & température - température moyenne max Medium : 50 °C.
Pression & température - température ambiante min. : -10 °C.
Pression & température - température ambiante max. : 55 °C.
Pression et température - pression nominale min. : 2 bar
Pression et température - pression nominale max. : 10 bar
Connexion électrique - prise d'appareil fournie : non fournie
Raccordement électrique - raccordement électrique type : fiche mâle forme C selon DIN en 175301-803
Connexion électrique - branchement électrique position : côté alimentation
Raccordement électrique - raccordement électrique nombre de contacts : 2 + conducteur de protection
Connexion électrique - polarité de connexion électrique : non pertinent
Caractéristiques de l'appareil - sous-groupe de produits : vannes pneumatiques
Caractéristiques de l'appareil - type de réinitialisation : ressort pneumatique + ressort mécanique
Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne de siège
Caractéristiques de l'appareil - pilotage de la valve type : électrique
Caractéristiques de l'appareil - temps de commutation ouvert : 20 ms.
Caractéristiques de l'appareil - temps de commutation de fermeture max. : 12 ms.
Caractéristiques de l'appareil - mode de fonctionnement nominal/durée de fonctionnement : 100 %
Caractéristiques de l'appareil - réduction de puissance intégrée : non
Caractéristiques de l'appareil - fixation type : vis métriques
Caractéristiques de l'appareil - fixation dimensions : m3 x 30
Caractéristiques de l'appareil - fixation matériau : acier
Diamètre nominal (valeur kV) - QNn valeur (gaz) : 700 l/min
Diamètre nominal (valeur kV) - pilotage diamètre nominal (mm) : 1,2 mm
Diamètre nominal (valeur kV) - vanne principale diamètre nominal 1 (P) (mm) : 6 mm
Raccord process / câble - raccord d'alimentation type : bride
Raccord process / câble - schéma de bride : FM17
Raccord process / câble - raccord de travail type : bride
Raccord process / câble - raccord de travail position : sur le module pneumatique
Raccord process / câble - raccord de travail à bride : FM17
Indice de protection - indice de protection IP (max. Avec raccordement approprié) : IP65
Tension - tension de la batterie : oui
Tension - tension min. / Tension nominale : 24 V.
Tension - tension max. / Tension nominale : 24 V.
Tension - tension alternative : non
Tension - tension continue : oui
Bobine (noyau) Kern - taille de bobine : 16 mm
Bobine (noyau) Kern - puissance absorbée électrique min. : 2 W.
Bobine (noyau) Kern - puissance électrique absorbée max. : 2 W
Bobine (noyau) Kern - bobine commutation LED : non
Bobine (noyau) Kern - bobine de commutation protection contre les surtensions : sans
Bobine (noyau) Kern - bobine de réglage redresseur : non
Bobine (noyau) Kern - bobine enplac. Protection polaire : non
Bobine (noyau) Kern - bobine commutation diode roue libre : non
Bobine (noyau) Kern - bobine commutation diode roue libre redondante : non
Matériaux - vanne principale matériau en contact avec le milieu : PA (polyamide)
Matériaux - vanne principale matériau en contact avec l'environnement : PA (polyamide)
Matériaux - précommande matériau en contact avec le milieu : PA (polyamide)
Matériaux - prépilotage matériau en contact avec l'environnement : PA (polyamide)
Mode d'action - raccord de conduite fluidisique nombre : 5
Mode d'action - fonction vanne nombre de positions de commutation : 2
Mode d'action - fonction vanne : H/Z - ouvert en position de repos - prise de pression 1 après l'orifice de travail 2, port de travail 4 ouvert après la sortie 5, sortie 3 gesch/Z - ouvert en position de repos - prise de pression 1 après l'orifice de travail 2, connexion de travail 4 ouverte après la sortie 5, sortie 3 sc
Mode d'action - commande manuelle : oui
Mode d'action - commande manuelle type : levier rotatif
Mode d'action - verrouillage de la commande manuelle : oui
Mode d'action - commande manuelle fente de vis : oui

Type de produit: Vanne pneumatique

Température de fonctionnement: -10 °C (min)

Température de fonctionnement min.: -10 °C

Référence fabricant: 156337

Pression de service (max.): 10 bar

Pression de service (min.): 2 bar

Plage pression de fonctionnement: 2 à 10 bar

Milieu d'utilisation: air comprimé

Ø de tuyau: 6 mm

: IP65

Type: 6527

Température max. des médias: 50 °C

Température min. des médias: -10 °C

Documents & téléchargements

Fiche technique

Fiche technique 3047109 Bürkert Vanne pneumatique 6527 156337 2 à 10 bar 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3047109 Bürkert Vanne pneumatique 6527 156337 2 à 10 bar 1 pc(s)

Description

Les vannes de type 6527 sont composées d'une électrovanne à bascule de type 6106 et d'une vanne de siège pneumatique. Le principe actif permet de commuter des pressions élevées à faible consommation d'énergie et avec des temps de commutation courts. Les vannes sont juxtaposables et peuvent être utilisées avec un raccord à l'arrière de préférence pour les capsules de soupape (types 8640 ou 8644) et avec des fiches à l'avant, de préférence sur des blocs de soupapes pour la commande d'entraînements pneumatiques. Les soupapes de pilotage sont équipées de série d'une commande manuelle.
