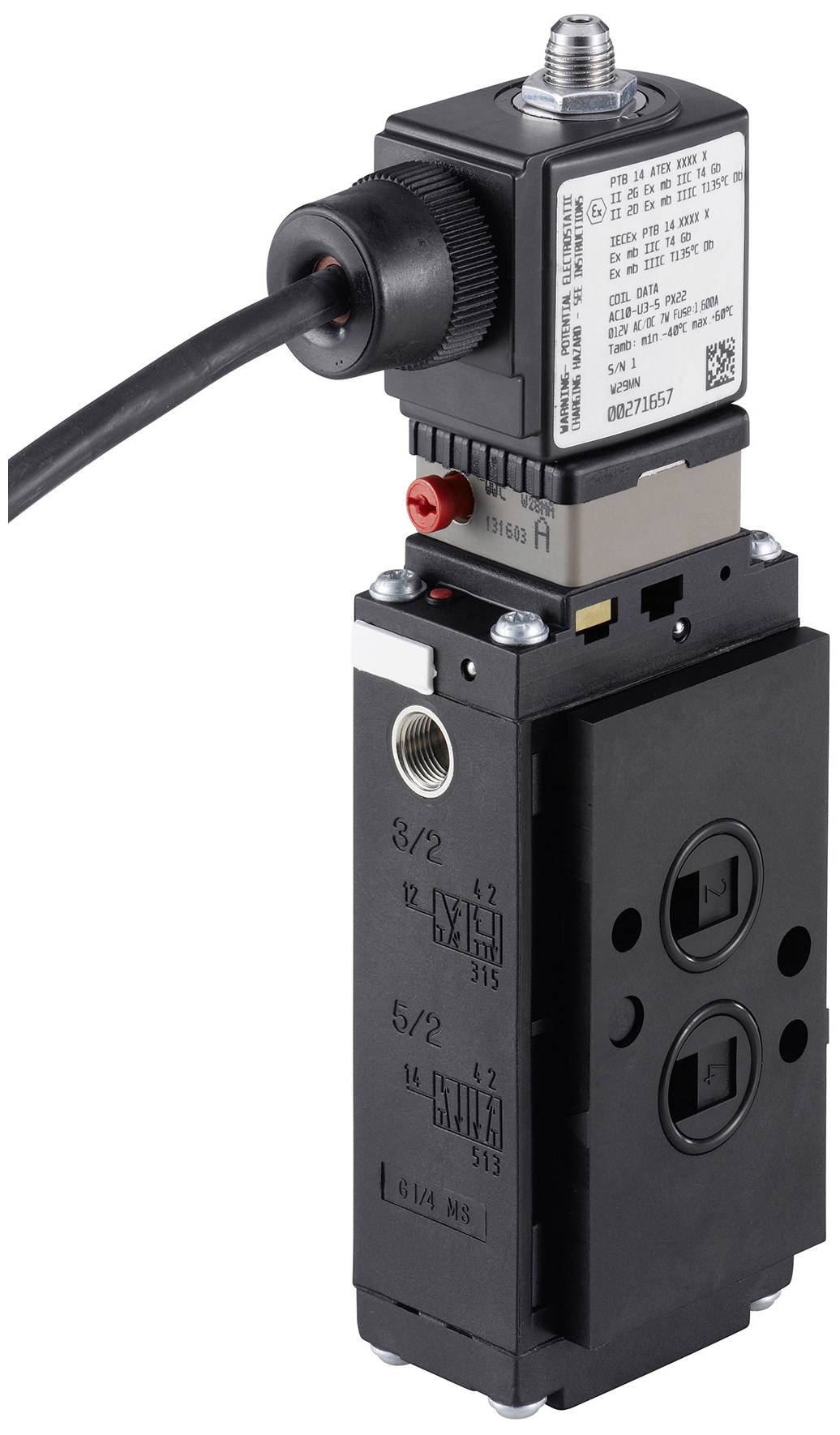

Photo non contractuelle
Bürkert Vanne pneumatique 6519 384837 10 bar (max) 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 241.95 / pièce(s))
CHF 241.95
Prix TVA incl.
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Vanne pneumatique 3/2 et 5/2 voies 32 mm
- Haut débit
- Faible consommation électrique
- Montage simple ou en bloc
- Versions standard, ex mb, ex eb mb et ex ia
- Manchon G 1/4", NPT 1/4" et bride NAMUR
Caractéristiques techniques
- Entraînement - commande manuelle matériau : PA (polyamide)
- Montage (bloc de vannes) - dimension d'enrichissement 1 : 33 mm
- Matériau du joint - vanne principale matériau du joint : PUR (polyuréthane)
- Matériau du joint - prépilotage du joint matériau : FKM (caoutchouc fluoré)
- Pression & température - température moyenne min Medium : -10 °C.
- Pression & température - température moyenne max Medium : 50 °C.
- Pression & température - température ambiante min. : -25 °C.
- Pression & température - température ambiante max. : 55 °C.
- Pression et température - pression nominale min. : 2 bar
- Pression et température - pression nominale max. : 10 bar
- Connexion électrique - prise d'appareil fournie : non fournie
- Raccordement électrique - branchement électrique type : câble
- Connexion électrique - branchement électrique position : côté alimentation
- Raccordement électrique - câble de raccordement électrique longueur : 3.000 mm
- Caractéristiques de l'appareil - sous-groupe de produits : vannes pneumatiques
- Caractéristiques de l'appareil - type de réinitialisation : ressort pneumatique + ressort mécanique
- Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne de siège
- Caractéristiques de l'appareil - pilotage de la valve type : électrique
- Caractéristiques de l'appareil - temps de commutation ouvert : 20 ms.
- Caractéristiques de l'appareil - temps de commutation de fermeture max. : 40 ms.
- Caractéristiques de l'appareil - mode de fonctionnement nominal/durée de fonctionnement : 100 %
- Caractéristiques de l'appareil - réduction de puissance intégrée : non
- Diamètre nominal (valeur kV) - QNn valeur (gaz) : 900 l/min
- Diamètre nominal (valeur kV) - pilotage diamètre nominal (mm) : 1,2 mm
- Diamètre nominal (valeur kV) - vanne principale diamètre nominal 1 (P) (mm) : 6 mm
- Raccord process / câble - raccord d'alimentation diamètre (pouce) : 1/4 pouce
- Raccord process / câble - raccord d'alimentation type : filetage intérieur
- Raccord process / câble - raccord d'alimentation type de filetage : g
- Raccord process / câble - schéma de raccordement : FM02
- Raccord process / câble - raccord de travail type : bride
- Raccord de processus / de conduite - position de raccordement : par rapport au côté du fournisseur
- Raccord process / câble - raccord de travail matériau : PA (polyamide)
- Raccord process / câble - raccord de travail à bride : NAMUR
- Indice de protection - indice de protection IP (max. Avec raccordement approprié) : IP65
- Tension - tension de la batterie : oui
- Tension - tension min. / Tension nominale : 24 V.
- Tension - tension max. / Tension nominale : 24 V.
- Tension - tension alternative : oui
- Tension - tension continue : oui
- Bobine (noyau) Kern - taille de bobine : 40 mm
- Bobine (noyau) Kern - puissance absorbée électrique min. : 1,8 W
- Bobine (noyau) Kern - puissance électrique absorbée max. : 1,8 W
- Bobine (noyau) Kern - bobine commutation LED : non
- Bobine (noyau) Kern - bobine de commutation protection contre les surtensions : sans
- Bobine (noyau) Kern - bobine de réglage redresseur : oui
- Bobine (noyau) Kern - bobine enplac. Protection polaire : non
- Bobine (noyau) Kern - bobine commutation diode roue libre : non
- Bobine (noyau) Kern - bobine commutation diode roue libre redondante : non
- Matériaux - vanne principale matériau en contact avec le milieu : PA (polyamide)
- Matériaux - vanne principale matériau en contact avec l'environnement : PA (polyamide)
- Matériaux - précommande matériau en contact avec le milieu : PA (polyamide)
- Matériaux - prépilotage matériau en contact avec l'environnement : PA (polyamide)
- Mode d'action - raccord de conduite fluidisique nombre : 5
- Mode d'action - fonction vanne nombre de positions de commutation : 2
- Mode d'action - fonction vanne : W - ouvert en position de repos - prise de pression 1 après l'orifice de travail 2, port de travail 4 ouvert après la sortie 5, sortie 3 ouverte - en position de repos - prise de pression 1 après l'orifice de travail 2, port de travail 4 ouvert après la sortie 5, sortie 3 fermée
- Mode d'action - commande manuelle : oui
- Mode d'action - commande manuelle type : levier rotatif et bouton-poussoir combinés
- Mode d'action - verrouillage de la commande manuelle : oui
- Mode d'action - commande manuelle fente de vis : oui
- Type d'homologation : IECEx, ATEX, ex national IECEx, ATEX, ex national
- Type de certification : mb IIC T6 Gb ; Gb IIIC T80 °C dB ; montage individuel, II 2 G mb IIC T6 Gb ; Gb II 2 D mb IIIC T80 °C dB ; montage individuel, Corée (Kosha)
- Fréquence de tension : 50/60 Hz
- Type de produit
Vanne pneumatique
- Référence fabricant
384837
- Pression de service (max.)
10 bar
- Plage pression de fonctionnement
10 bar (max)
IP65
- Type
6519
- Température max. des médias
50 °C
- Température min. des médias
-10 °C
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3047989 Bürkert Vanne pneumatique 6519 384837 10 bar (max) 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3047989 Bürkert Vanne pneumatique 6519 384837 10 bar (max) 1 pc(s)
Description
Le type 6518 est une vanne 3/2-voies pilotée et le type 6519 est une vanne 3/2, 5/2 ou 5/3-voies. Ils forment ensemble une série. Les vannes peuvent être utilisées individuellement ou sur des blocs. Ils fonctionnent sans consommation d'air constante et servent à commander des entraînements à double ou simple effet. L'utilisation de matériaux de haute qualité permet l'utilisation des vannes même sous atmosphère d'air libre et chimique. La série comprend des appareils avec homologation ex et une image à bride NAMUR. Avec les méthodes d'action C, D et H monostables, le niveau de sécurité SIL2 peut être atteint conformément à la norme IEC 61508, en fonction de l'architecture du dispositif de sécurité.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
