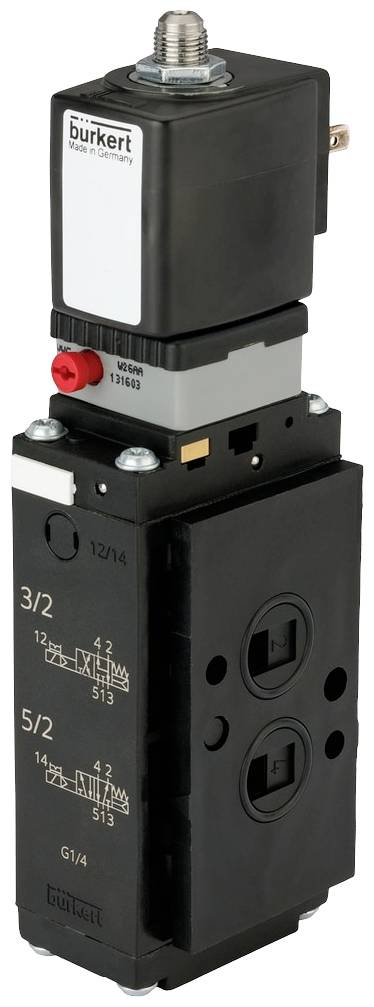

Bürkert Vanne pneumatique 6519 20013604 2 bar (min) 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 118.36 / pièce(s))
CHF 118.36
excl. TVA
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Vanne pneumatique 5/2 voies 32 mm
- Haut débit
- Faible consommation électrique
- Montage simple ou en bloc
- Versions standard, ex mb, ex eb mb et ex ia
- Manchon G 1/4", NPT 1/4" et bride NAMUR
Caractéristiques techniques
- Bobine (noyau) Kern - taille de bobine : 32 mm
- Diamètre 8 mm
- Particularité : raccordement électrique via A/B.
- Tension : 24 volts
- Fréquence : courant continu
- Température moyenne (degrés C) (max.) : 50
- Température ambiante (degrés C) (max.) : 55
- Température ambiante (degrés C) (min) : -25
- Pression (bar) (max.) : 10
- Température Medium (degree C) (min) : -10
- Mode d'action : 5/2 voies ; en position de repos, sortie 2 sous pression
- Raccord de conduite 1 : manchon G 1/4
- Raccord de conduite 2 : manchon G 1/4
- Type d'actionnement : électropneumatique / ressort pneumatique + méca. Ressort
- Puissance absorbée : 2 watts
- Pression (bar) (min) : 2
- VALEUR QNN (L/MIN) : 1300
- Durée de fonctionnement (%) : 100
- Temps d'ouverture (msec) (max.) : 20
- Temps de fermeture (ms) (max.) : 40
- Type de produit
Vanne pneumatique
- Référence fabricant
20013604
- Pression de service (min.)
2 bar
- Plage pression de fonctionnement
2 bar (min)
- Puissance absorbée max.
2 W
- Type
6519
- Température ambiante max.
55 °C
- Température ambiante min.
-25 °C
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 3048025 Bürkert Vanne pneumatique 6519 20013604 2 bar (min) 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3048025 Bürkert Vanne pneumatique 6519 20013604 2 bar (min) 1 pc(s)
Description
Le type 6518 est une vanne 3/2-voies pilotée et le type 6519 est une vanne 3/2, 5/2 ou 5/3-voies. Ils forment ensemble une série. Les vannes peuvent être utilisées individuellement ou sur des blocs. Ils fonctionnent sans consommation d'air constante et servent à commander des entraînements à double ou simple effet. L'utilisation de matériaux de haute qualité permet l'utilisation des vannes même sous atmosphère d'air libre et chimique. La série comprend des appareils avec homologation ex et une image à bride NAMUR. Avec les méthodes d'action C, D et H monostables, le niveau de sécurité SIL2 peut être atteint conformément à la norme IEC 61508, en fonction de l'architecture du dispositif de sécurité.
