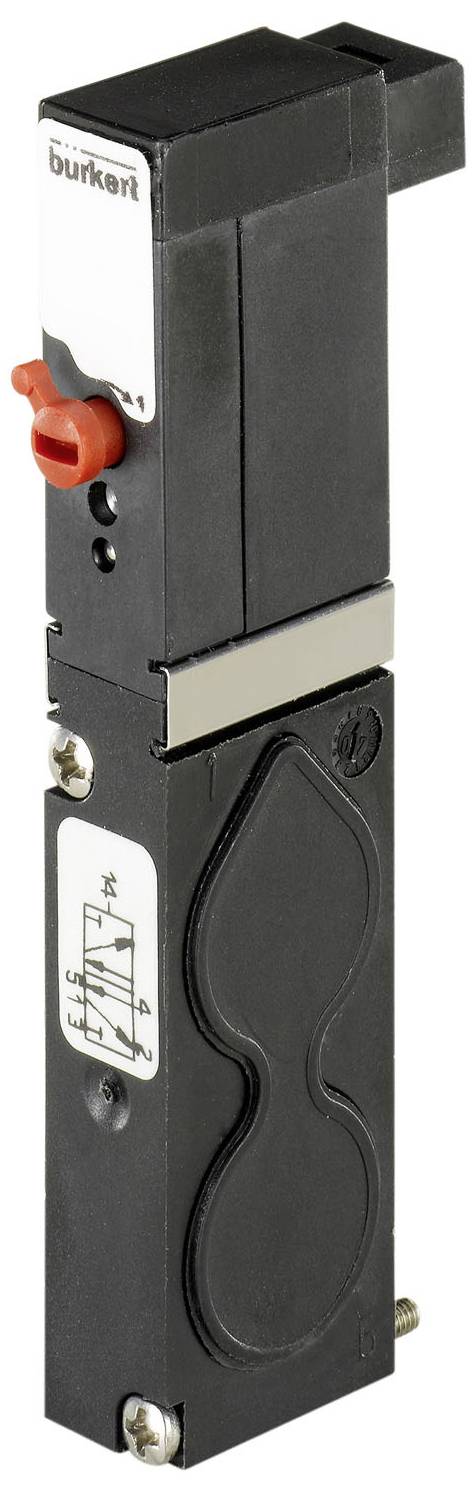

Bürkert Vanne pneumatique 6511 187604 10 bar (max) 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 88.76 / pièce(s))
CHF 88.76
excl. TVA
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Entraînement - commande manuelle matériau : PA (polyamide)
- Montage (bloc de vannes) - dimension d'enrichissement 1 : 11 mm
- Matériau du joint - vanne principale matériau du joint : NBR (caoutchouc nitrile)
- Matériau du joint - prépilotage du joint matériau : FKM (caoutchouc fluoré)
- Pression & température - température moyenne min Medium : -10 °C.
- Pression & température - température moyenne max Medium : 50 °C.
- Pression & température - température ambiante min. : -10 °C.
- Pression & température - température ambiante max. : 55 °C.
- Pression et température - pression nominale min. : 2,5 bar
- Pression et température - pression nominale max. : 10 bar
- Connexion électrique - prise d'appareil fournie : non fournie
- Raccordement électrique - raccordement électrique type : connecteur mâle - rectangulaire pas 5,08
- Connexion électrique - branchement électrique position : côté alimentation
- Raccordement électrique - raccordement électrique nombre de contacts : 2
- Connexion électrique - branchement électrique polarité : broche droite borne positive
- Caractéristiques de l'appareil - sous-groupe de produits : vannes pneumatiques
- Caractéristiques de l'appareil - type de réinitialisation : ressort pneumatique + ressort mécanique
- Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne de siège
- Caractéristiques de l'appareil - pilotage de la valve type : électrique
- Propriétés de l'appareil - temps de commutation ouvert max. : 10 ms.
- Caractéristiques de l'appareil - temps de commutation de fermeture max. : 15 ms.
- Caractéristiques de l'appareil - mode de fonctionnement nominal/durée de fonctionnement : 100 %
- Caractéristiques de l'appareil - réduction de puissance intégrée : non
- Caractéristiques de l'appareil - fixation type : vis de découpe en plastique
- Caractéristiques de l'appareil - fixation dimensions : m2 x 20
- Caractéristiques de l'appareil - fixation matériau : acier
- Diamètre nominal (valeur kV) - valeur QNn (gaz) : 150 l/min
- Diamètre nominal (valeur kV) - pilotage diamètre nominal (mm) : 0,6 mm
- Diamètre nominal (valeur kV) - vanne principale diamètre nominal 1 (P) (mm) : 2,5 mm
- Raccord process / câble - raccord d'alimentation type : bride
- Raccord process / câble - schéma de raccordement : FM09
- Raccord process / câble - raccord de travail type : bride
- Raccord process / câble - raccord de travail position : sur le module pneumatique
- Raccord process / câble - raccord de travail à bride : FM09
- Indice de protection - indice de protection IP (max. Avec raccordement approprié) : IP20
- Tension - tension de la batterie : oui
- Tension - tension min. / Tension nominale : 24 V.
- Tension - tension max. / Tension nominale : 24 V.
- Tension - tension alternative : non
- Tension - tension continue : non
- Bobine (noyau) Kern - taille de bobine : 10 mm
- Bobine (noyau) Kern - puissance absorbée électrique min. : 0,8 W
- Bobine (noyau) Kern - puissance électrique max. : 0,8 W
- Bobine (noyau) Kern - bobine commutation LED : non
- Bobine (noyau) Kern - bobine de commutation protection contre les surtensions : sans
- Bobine (noyau) Kern - bobine de réglage redresseur : non
- Bobine (noyau) Kern - bobine enplac. Protection polaire : non
- Bobine (noyau) Kern - bobine commutation diode roue libre : non
- Bobine (noyau) Kern - bobine commutation diode roue libre redondante : non
- Matériaux - vanne principale matériau en contact avec le milieu : PA (polyamide)
- Matériaux - vanne principale matériau en contact avec l'environnement : PA (polyamide)
- Matériaux - précommande matériau en contact avec le milieu : PPS (polysulfure de phénylène)
- Matériaux - précommande matériau en contact avec l'environnement : PPS (polysulfure de phénylène)
- Mode d'action - raccord de conduite fluidisique nombre : 5
- Mode d'action - fonction vanne nombre de positions de commutation : 2
- Mode d'action - fonction vanne : H/Z - ouvert en position de repos - prise de pression 1 après l'orifice de travail 2, port de travail 4 ouvert après la sortie 5, sortie 3 gesch/Z - ouvert en position de repos - prise de pression 1 après l'orifice de travail 2, connexion de travail 4 ouverte après la sortie 5, sortie 3 sc
- Mode d'action - commande manuelle : oui
- Mode d'action - commande manuelle type : levier rotatif et bouton-poussoir combinés
- Mode d'action - verrouillage de la commande manuelle : oui
- Mode d'action - commande manuelle fente de vis : oui
- Type de produit
Vanne pneumatique
- Référence fabricant
187604
- Pression de service (max.)
10 bar
- Plage pression de fonctionnement
10 bar (max)
IP20
- Type
6511
- Température max. des médias
50 °C
- Température min. des médias
-10 °C
Documents & téléchargements
Fiche technique
Fiche technique 3046880 Bürkert Vanne pneumatique 6511 187604 10 bar (max) 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3046880 Bürkert Vanne pneumatique 6511 187604 10 bar (max) 1 pc(s)
Description
Le type 6511 se compose d'une électrovanne à clapet anti-retour type 6144 et d'une vanne de siège pneumatique. Le système Flipper active permet de commuter des pressions élevées à faible consommation d'énergie et avec des temps de commutation courts. Toutes les vannes sont équipées de série d'une commande manuelle d'urgence. Le type 6511 est empilable et peut être utilisé de préférence sur des îlots de vannes de type 8640 avec raccord mâle à l'avant, en priorité sur des blocs de soupapes pour la commande d'entraînements pneumatiques
