Name: Bürkert Vanne pneumatique 6164 272893 -0.8 à 9 bar 1 pc(s)
Brand: Bürkert
SKU: 3047221
Availability: BackOrder

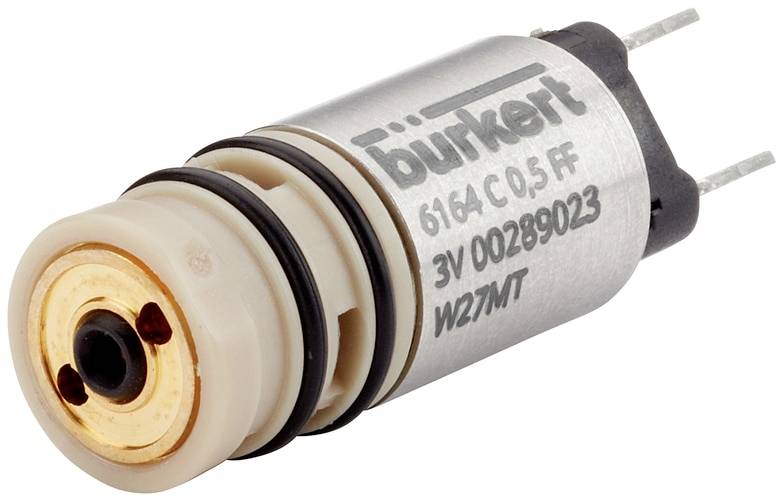

Vanne électrique portant l'inscription 'burkert 6164 C 0.5 FF 3V 00289023'. Deux fils électriques visibles pour la connexion.

Photo non contractuelle

Fiche technique (PDF)

Livraison le ven. 6 novembre

20 pièce(s)

Nombre

pièce(s)

Total (CHF 53.95 / pièce(s))

CHF 53.95

Prix TVA incl.

uniquement CHF 8.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Matériau d'étanchéité - joint de siège matériau catégorie : élastomère
Matériau d'étanchéité - joint de siège matériau : FKM (caoutchouc fluoré)
Matériau d'étanchéité - étanchéité vers l'extérieur matériau : FKM (caoutchouc fluoré)
Pression & température - température moyenne min Medium : -10 °C.
Pression & température - température moyenne max Medium : 55 °C.
Pression & température - température ambiante min. : -10 °C.
Pression & température - température ambiante max. : 55 °C.
Pression et température - pression nominale min. : -0,8 bar
Pression et température - pression nominale max. : 9 bar
Raccordement électrique - raccordement électrique type : broches de raccordement 0,5 x 0,5 x 5,08 mm
Connexion électrique - position de connexion électrique : en haut
Raccordement électrique - raccordement électrique nombre de contacts : 2
Connexion électrique - polarité de connexion électrique : non pertinent
Propriétés de l'appareil - temps de commutation ouvert : 5 ms.
Caractéristiques de l'appareil - temps de commutation de fermeture max. : 5 ms.
Caractéristiques de l'appareil - mode de fonctionnement nominal/durée de fonctionnement : 100 %
Caractéristiques de l'appareil - réduction de puissance intégrée : non
Caractéristiques de l'appareil - construction de la vanne : sans boîtier fluidisque
Caractéristiques de l'appareil - type d'entraînement : ancrage de levage
Propriétés de l'appareil - fonctionnement : direct
Propriétés de l'appareil - séparation des supports : non
Caractéristiques de l'appareil - fonction de commutation : on/off
Caractéristiques de l'appareil : largeur de construction (nominale) : 10 mm
Diamètre nominal (valeur kV) - QNn valeur (gaz) : 6 l/min
Diamètre nominal (valeur kV) - diamètre nominal de la vanne : 0,5 mm
Raccord process / câble - raccord de câble 1 type : fiche de raccordement pour cartridge Bürkert
Raccord process / câble - raccord de câble 2 type : fiche de raccordement pour cartridge Bürkert
Raccord process / câble - raccord de câble 3 type : fiche de raccordement pour cartridge Bürkert
Tension - tension de la batterie : oui
Tension - tension min. / Tension nominale : 24 V.
Tension - tension max. / Tension nominale : 24 V.
Tension - tension alternative : non
Tension - tension continue : oui
Bobine (noyau) Kern - bobine commutation LED : non
Bobine (noyau) Kern - bobine de commutation protection contre les surtensions : sans
Bobine (noyau) Kern - bobine de réglage redresseur : non
Bobine (noyau) Kern - bobine enplac. Protection polaire : non
Bobine (noyau) Kern - bobine commutation diode roue libre : non
Bobine (noyau) Kern - bobine commutation diode roue libre redondante : non
Bobine (noyau) Kern type : intégré
Bobine (noyau) Kern matériau de la bobine (enveloppe) : acier inoxydable
Bobine (noyau) Kern - puissance de mesure DC : 0,7 W
Bobine (noyau) Kern - puissance réduite DC : 0,7 W
Matériaux - vanne matériau en contact avec le milieu : PEEK (polyéther-cétone)
Matériaux - vanne matériau 2 en contact avec le milieu : PA (polyamide)
Matériaux - vanne matériau 3 en contact avec le milieu : acier inoxydable
Mode d'action - raccord de conduite fluidisique nombre : 3
Mode d'action - fonction vanne nombre de positions de commutation : 2
Mode d'action - fonction vanne : C - fermé en position de repos - prise de pression 1 (P/NC), port de travail 2 (A/OUT) après le port 3 (R/NO) ouvert C - en position de repos fermé - prise de pression 1 (P/NC), orifice de travail 2 (A/OUT) après le port 3 (R/NO) ouvert
Mode d'action - commande manuelle : non
Homologations - puissance nominale : 0,7 W

Type de produit: Vanne pneumatique

Température de fonctionnement: -10 °C (min)

Température de fonctionnement min.: -10 °C

Référence fabricant: 272893

Pression de service (max.): 9 bar

Pression de service (min.): -0.8 bar

Plage pression de fonctionnement: -0.8 à 9 bar

Milieu d'utilisation: oxygène

Largeur: 10 mm

Ø de tuyau: 0.5 mm

Type: 6164

Température max. des médias: 55 °C

Température min. des médias: -10 °C

Documents & téléchargements

Fiche technique

Fiche technique 3047221 Bürkert Vanne pneumatique 6164 272893 -0.8 à 9 bar 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3047221 Bürkert Vanne pneumatique 6164 272893 -0.8 à 9 bar 1 pc(s)

Description

Les applications personnalisées deviennent de plus en plus complexes. L'espace de construction, les performances fluidiques et les économies de coûts sont des critères essentiels. Cela augmente les exigences en matière de composants utilisés. Le type 6164 a été conçu dans le but de contrôler la commande pneumatique en offrant la meilleure intégration possible de la vanne pilote en block ou Permet de réaliser des pièces moulées en plastique et donc une forme plus compacte.
Grâce à une fiabilité sans compromis, une durée de vie supérieure à la moyenne et des caractéristiques fluidiques, le type de vanne en est un nouveau
Norme.
Une multitude d'autorisations et de conformités permettent une utilisation dans des applications médicales telles que des barres de support dans le
Technique de la dentisterie ou contrôle de l'oxygène dans les ventilateurs.
