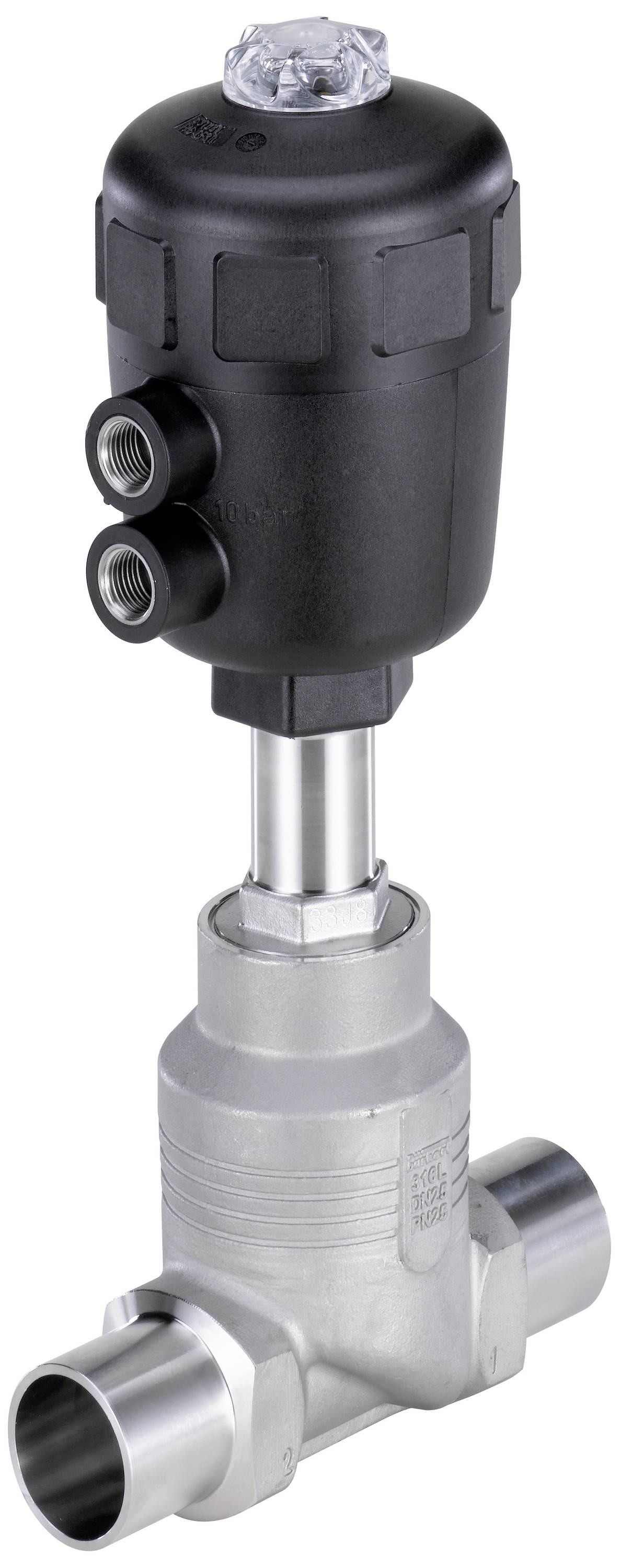

Photo non contractuelle
Bürkert Vanne pneumatique 2012 169391 0 à 10 bar 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 1'749.95 / pièce(s))
CHF 1'749.95
Prix TVA incl.
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Entraînement - modèle d'entraînement : classique
- Entraînement - taille de l'entraînement : 125 mm
- Entraînement - requête de position via piston magnétique : non
- Entraînement - entraînement matière catégorie : plastique
- Entraînement - entraînement matériau : PA (polyamide)
- Entraînement - joint torique entre le couvercle et la douille : oui
- Entraînement - raccord d'air de commande type : filetage intérieur
- Entraînement - raccord d'air de commande type de filetage : g
- Entraînement - raccord d'air de commande diamètre (pouce) : 1/4 pouce
- Entraînement - raccord d'air de commande position : dans le sens du câble
- Entraînement - raccord d'air de commande matériau : acier inoxydable
- Entraînement - alésage d'air de commande diamètre : 3 mm
- Entraînement - interface pour l'entraînement : métrique
- Entraînement - entraînement résistance chimique accrue : non
- Entraînement - cône de régulation : non
- Entraînement - raccord d'air de commande 1 prémonté : bouchon conique
- Entraînement - raccord d'air pilote 2 prémonté : bouchon conique
- Matériau d'étanchéité - joint de siège matériau catégorie : plastique
- Matériau d'étanchéité - joint de siège matériau : PTFE (polytétrafluoroéthylène)
- Matériau d'étanchéité - joint d'étanchéité boîtier de raccord matériau : graphite
- Matériau d'étanchéité - joint d'étanchéité emballé fourni : oui
- Pression et température - pression nominale (DIN en 1333) : PN 25
- Pression & température - température moyenne min Medium : -10 °C.
- Pression & température - température moyenne max Medium : 185 °C.
- Pression & température - température ambiante min. : -10 °C.
- Pression & température - température ambiante max. : 60 °C.
- Pression et température - pression nominale min. : 0 bar
- Pression et température - pression nominale max. : 10 bar
- Pression et température - pression de commande min. : 2 bar
- Pression et température - pression de commande max. : 7 bar
- Pression et température - pression nominale (DIN en 1759) : classe 150
- Pression & température - pression de commande vide : non
- Caractéristiques de l'appareil - sous-groupe de produits : soupapes haut/bas
- Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne de siège droit
- Caractéristiques de l'appareil - pilotage de la valve type : pneumatique
- Caractéristiques de l'appareil - montage de la vanne : vanne complète
- Caractéristiques de l'appareil - corps de valve brut fabrication : coulé
- Caractéristiques de l'appareil - courant : sur le siège
- Caractéristiques de l'appareil - version à vide : non
- Caractéristiques de l'appareil - version oxygène : non
- Support Medium & Calibration - compatible CIP : oui
- Support Medium & Calibration - compatible SIP : oui
- Diamètre nominal (valeur kV) - valeur kV (eau) : 110 m3/h
- Diamètre nominal (valeur kV) - diamètre du boîtier : 80 mm
- Diamètre nominal (valeur kV) - diamètre du boîtier (IN) : 3 pouces
- Largeur nominale (valeur kV) - portée nominale du siège : 80 mm
- Raccord process / câble - raccord de câble 1 type : extrémité soudée
- Raccord process/câble - raccord de câble 1 diamètre intérieur (mm) : 84,3 mm
- Raccord process / câble - raccord de câble 1 taille DN : DN 80
- Raccord process / câble - raccord de câble 1 épaisseur de paroi (mm) : 2,3 mm
- Raccord process / câble - raccord de câble 1 diamètre extérieur (mm) : 88,9 mm
- Raccord process/câble - raccord de câble 1 norme de tuyau 1 : ISO 4200
- Raccord process / câble - raccord de câble 1 norme de tuyau 2 : DIN 11866 série B
- Raccord process / câble - raccord de câble 1 norme 3 : DIN en ISO 1127
- Matériaux - corps de soupape matériau catégorie : métaux
- Matériaux - corps de vanne matériau : acier inoxydable
- Matériaux - corps de soupape usinage de surface intérieur : non traité
- Matériaux - corps de vanne traitement de surface extérieur : non traité
- Mode d'action - raccord de conduite fluidisique nombre : 2
- Mode d'action - fonction vanne nombre de positions de commutation : 2
- Mode d'action - commande manuelle : non
- Mode d'action - fonction de commande : A - fermé en position de repos (NC)
- Mode d'action - commande manuelle supplémentaire fournie : non
- Homologations - certificat d'essai d'usine 3.1 fourni : non
- Type d'homologation : ATEX, IECExATEX, IECEx
- Type d'autorisation : II 2 D ex h IIIC T135°C dB, ex h IIC T4 Gb, Gb II 2 G ex h IIC T4 Gb, Gb ex h IIIC T135°C dB
- Type de produit
Vanne pneumatique
- Zone d'affichage (max.)
10 bar
- Température de fonctionnement
-10 °C (min)
- Température de fonctionnement min.
-10 °C
- Référence fabricant
169391
- Dim.
(Ø) 80 mm
- Pression de service (max.)
10 bar
- Pression de service (min.)
0 bar
- Plage pression de fonctionnement
0 à 10 bar
- Diamètre
80 mm
- Ø de tuyau
80 DN
- Type
2012
- Température max. des médias
185 °C
- Température min. des médias
-10 °C
Documents & téléchargements
Fiche technique
Fiche technique 3047002 Bürkert Vanne pneumatique 2012 169391 0 à 10 bar 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3047002 Bürkert Vanne pneumatique 2012 169391 0 à 10 bar 1 pc(s)
Description
La vanne de siège à droite commandée à distance se compose d'un entraînement de piston à commande pneumatique et d'un corps de vanne de siège à droite 2/2 voies. L'entraînement est fabriqué en PA ou, pour des conditions de fonctionnement spéciales, en PPS. Le presse-étoupe fiable et auto-répare garantit une étanchéité élevée. Ces vannes robustes et sans entretien peuvent être équipées d'un assortiment complet d'accessoires pour l'affichage de la position, la limitation de la course ou l'actionnement manuel.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
