Name: Bürkert Vanne pneumatique 2006 337669 0 à 16 bar 1 pc(s)
Brand: Bürkert
SKU: 3047396
Availability: BackOrder

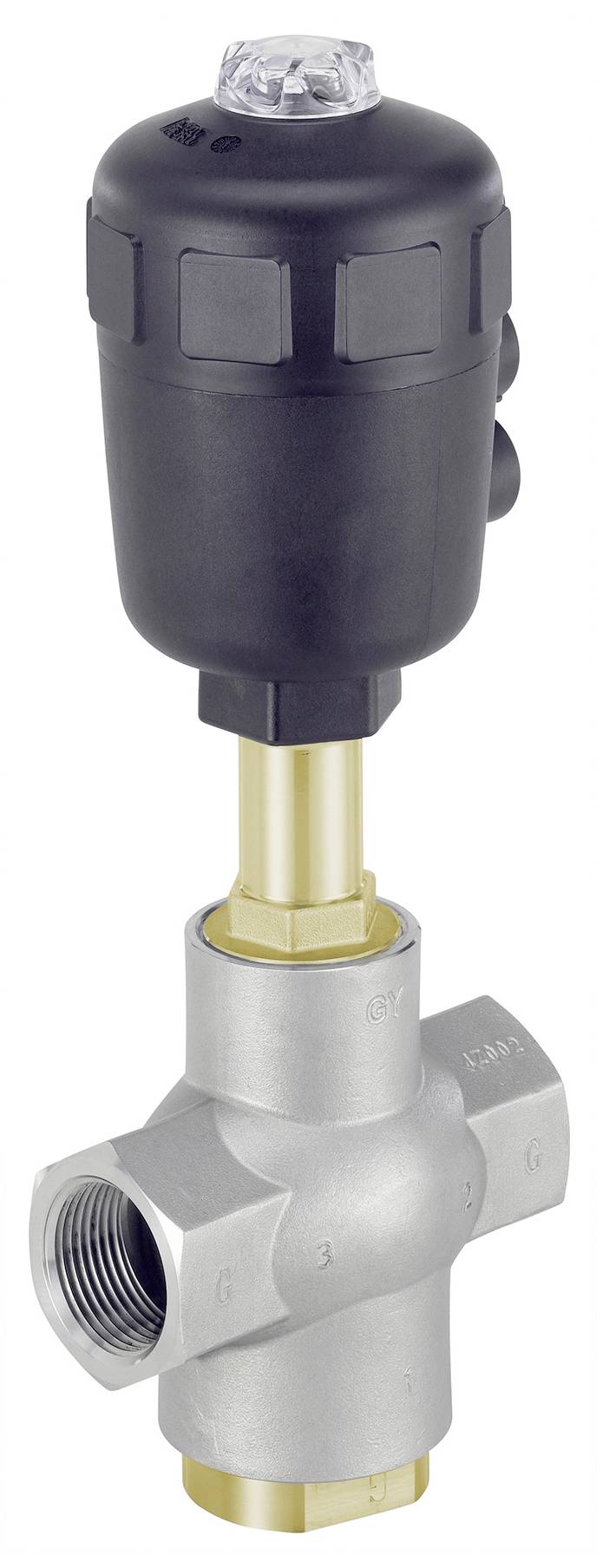

Valve avec bouton de réglage noir et boîtier argenté, adaptée aux applications industrielles.

Photo non contractuelle

Fiche technique (PDF)

Livraison le mar. 10 novembre

1 pièce(s)

Nombre

pièce(s)

Total (CHF 509.95 / pièce(s))

CHF 509.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Plus que 1 pièce(s) en stock !

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Entraînement - modèle d'entraînement : classique
Entraînement - dimensions de l'entraînement : 63 mm
Entraînement - requête de position via piston magnétique : non
Entraînement - entraînement matière catégorie : plastique
Entraînement - entraînement matériau : PA (polyamide)
Entraînement - joint torique entre le couvercle et la bague de roulement : non
Entraînement - raccord d'air de commande type : filetage intérieur
Entraînement - raccord d'air de commande type de filetage : g
Entraînement - raccord d'air de commande diamètre (pouce) : 1/4 pouce
Entraînement - raccord d'air de commande position : dans le sens du câble
Entraînement - raccord d'air de commande matériau : acier inoxydable
Entraînement - alésage d'air de commande diamètre : 2 mm
Entraînement - interface pour l'entraînement : métrique
Entraînement - entraînement résistance chimique accrue : non
Entraînement - cône de régulation : non
Entraînement - raccord d'air de commande 1 prémonté : bouchon conique
Entraînement - raccord d'air pilote 2 prémonté : bouchon conique
Matériau d'étanchéité - joint de siège matériau catégorie : plastique
Matériau d'étanchéité - joint de siège matériau : PTFE (polytétrafluoroéthylène)
Matériau d'étanchéité - joint d'étanchéité boîtier de raccord matériau : graphite
Matériau d'étanchéité - joint d'étanchéité emballé fourni : non
Pression et température - pression nominale (DIN en 1333) : PN 16
Pression & température - température moyenne min Medium : -10 °C.
Pression & température - température moyenne max Medium : 180 °C.
Pression & température - température ambiante min. : -10 °C.
Pression & température - température ambiante max. : 55 °C.
Pression et température - pression nominale min. : 0 bar
Pression et température - pression de commande min. : 4,7 bar
Pression et température - pression de commande max. : 10 bar
Pression et température - pression nominale (DIN en 1759) : classe 150
Pression & température - pression de commande vide : non
Caractéristiques de l'appareil - sous-groupe de produits : soupapes haut/bas
Caractéristiques de l'appareil - longueur de montage : 105 mm
Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne de siège
Caractéristiques de l'appareil - pilotage de la valve type : pneumatique
Caractéristiques de l'appareil - montage de la vanne : vanne complète
Caractéristiques de l'appareil - corps de valve brut fabrication : coulé
Caractéristiques de l'appareil - débit : arbitraire
Caractéristiques de l'appareil - version à vide : non
Caractéristiques de l'appareil - version oxygène : non
Support Medium & Calibration - compatible CIP : oui
Support Medium & Calibration - compatible SIP : oui
Diamètre nominal (valeur kV) - diamètre du boîtier : 25 mm
Diamètre nominal (valeur kV) - diamètre du boîtier (IN) : 1 pouce
Diamètre nominal (valeur kV) - largeur nominale du siège : 25 mm
Raccord process / câble - raccord de câble 1 type : filetage intérieur
Raccord process / câble - raccord de câble 1 Désignation de filetage : 1
Raccord process / câble - raccord de câble 1 type de filetage : g
Matériaux - corps de soupape matériau catégorie : métaux
Matériaux - corps de vanne matériau : acier inoxydable
Matériaux - corps de soupape usinage de surface intérieur : non traité
Matériaux - corps de vanne traitement de surface extérieur : non traité
Mode d'action - raccord de conduite fluidisique nombre : 3
Mode d'action - fonction vanne nombre de positions de commutation : 2
Mode d'action - commande manuelle : non
Mode d'action - fonction de commande : A - fermé en position de repos (NC)
Mode d'action - commande manuelle supplémentaire fournie : non
Homologations - certificat d'essai d'usine 3.1 fourni : non
Type d'homologation : IECEx, ATEXIECEx, ATEX
Type de certification : ex h IIC T4 Gb, Gb II 2 D ex h IIIC T135°C dB, ex h IIIC T135°C dB, II 2 G ex h IIC T4 Gb. Gb

Type de produit: Vanne pneumatique

Température de fonctionnement: -10 °C (min)

Température de fonctionnement min.: -10 °C

Référence fabricant: 337669

Dim.: (Ø x P) 63 mm x 105 mm

Pression de service (max.): 16 bar

Pression de service (min.): 0 bar

Plage pression de fonctionnement: 0 à 16 bar

Milieu d'utilisation: air comprimé

Profondeur: 105 mm

Diamètre: 63 mm

Ø de tuyau: 1 pouces

Type: 2006

Température max. des médias: 180 °C

Température min. des médias: -10 °C

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3047396 Bürkert Vanne pneumatique 2006 337669 0 à 16 bar 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3047396 Bürkert Vanne pneumatique 2006 337669 0 à 16 bar 1 pc(s)

Description

La vanne de siège 3 Bürkert type 2006 se compose d'un entraînement CLASSIC à commande pneumatique et d'un corps de vanne 3 voies. Selon la température ambiante, l'entraînement est disponible en deux matériaux différents, PA et PPS. L'inversion des connexions de pression et de travail permet de réaliser différentes fonctions de commande fluidiques, par exemple le mélange ou la distribution de supports. Le corps de vanne optimisé pour le débit de type 2006 permet d'obtenir d'excellentes valeurs de débit. Le presse-étoupe auto-réarmable garantit une étanchéité élevée et donc un fonctionnement fiable pendant des années. Le pilotage du 3 distributeur de type 2006 s'effectue via une vanne pilote ou, en cas d'automatisation centralisée, via un bloc de vannes. L'installation directe d'un détecteur de position électrique est facile à réaliser. Pour l'utilisateur, le type compact 2006 est donc souvent l'alternative économique à deux vannes d'arrêt individuelles.
