Name: Bürkert Vanne pneumatique 2006 20010005 1 pc(s)
Brand: Bürkert
SKU: 3048023
Availability: BackOrder

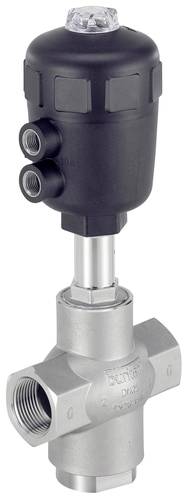

Un robinet en acier inoxydable à tête noire, adapté aux applications industrielles, présente deux raccordements latéraux et une ouverture de commande supérieure.

Photo non contractuelle

Fiche technique (PDF)

Livraison le ven. 6 novembre

1 pièce(s)

Nombre

pièce(s)

Total (CHF 539.95 / pièce(s))

CHF 539.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Plus que 1 pièce(s) en stock !

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Entraînement - type d'entraînement : entraînement PPS, bague filetée va sur le raccord d'air de commande
Entraînement - taille d'entraînement : DM 50 mm
Mode d'action - fonction de commande : fermée avec force de ressort
Matériau : acier inoxydable
Matériau des joints PTFE
Diamètre nominal : 20 mm
Raccord de conduite : manchon G 3/4
Particularité : modèle pour les températures médiums et ambiantes jusqu'à -40 °C, entraînement lubrifié avec Isoflex Top AS NB52, uniquement sous piston, anneau PZ en NBR spécial, emballage pour presse-étoupe et air de commande en PTFE uniquement. Les indications de température ne se rapportent qu'au Ve
Température moyenne (degrés C) (max.) : 180
Température ambiante (degrés C) (max.) : 40
Température ambiante (degrés C) (min) : -40
Température Medium (degree C) (min) : -40
Voies/positions : 3 voies/2 positions
Interface sur l'entraînement : pas d'indication
Interface bras/entraînement : filetage raccord M28 x 1,5 (standard DN 13,15)
Raccord d'air de commande : raccord d'air de commande standard ou construction intégrale
Pression de commande (min.) : 4,4
Pression de commande (max.) : 10
PMED1 : 11
PMED2 : 16
KV1 : 9
KV2 6,2

Type de produit: Vanne pneumatique

Température de fonctionnement: -40 °C (min)

Température de fonctionnement min.: -40 °C

Référence fabricant: 20010005

Dim.: (Ø) 50 mm

Milieu d'utilisation: air comprimé

Diamètre: 50 mm

Ø de tuyau: 20 mm

Pression de contrôle (max.): 10 bar

Pression de contrôle (min.): 4.4 bar

Type: 2006

Température ambiante max.: 40 °C

Température ambiante min.: -40 °C

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 3048023 Bürkert Vanne pneumatique 2006 20010005 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3048023 Bürkert Vanne pneumatique 2006 20010005 1 pc(s)

Description

La vanne de siège 3 Bürkert type 2006 se compose d'un entraînement CLASSIC à commande pneumatique et d'un corps de vanne 3 voies. Selon la température ambiante, l'entraînement est disponible en deux matériaux différents, PA et PPS. L'inversion des connexions de pression et de travail permet de réaliser différentes fonctions de commande fluidiques, par exemple le mélange ou la distribution de supports. Le corps de vanne optimisé pour le débit de type 2006 permet d'obtenir d'excellentes valeurs de débit. Le presse-étoupe auto-réarmable garantit une étanchéité élevée et donc un fonctionnement fiable pendant des années. Le pilotage du 3 distributeur de type 2006 s'effectue via une vanne pilote ou, en cas d'automatisation centralisée, via un bloc de vannes. L'installation directe d'un détecteur de position électrique est facile à réaliser. Pour l'utilisateur, le type compact 2006 est donc souvent l'alternative économique à deux vannes d'arrêt individuelles.

Ce texte a été traduit par une machine.
