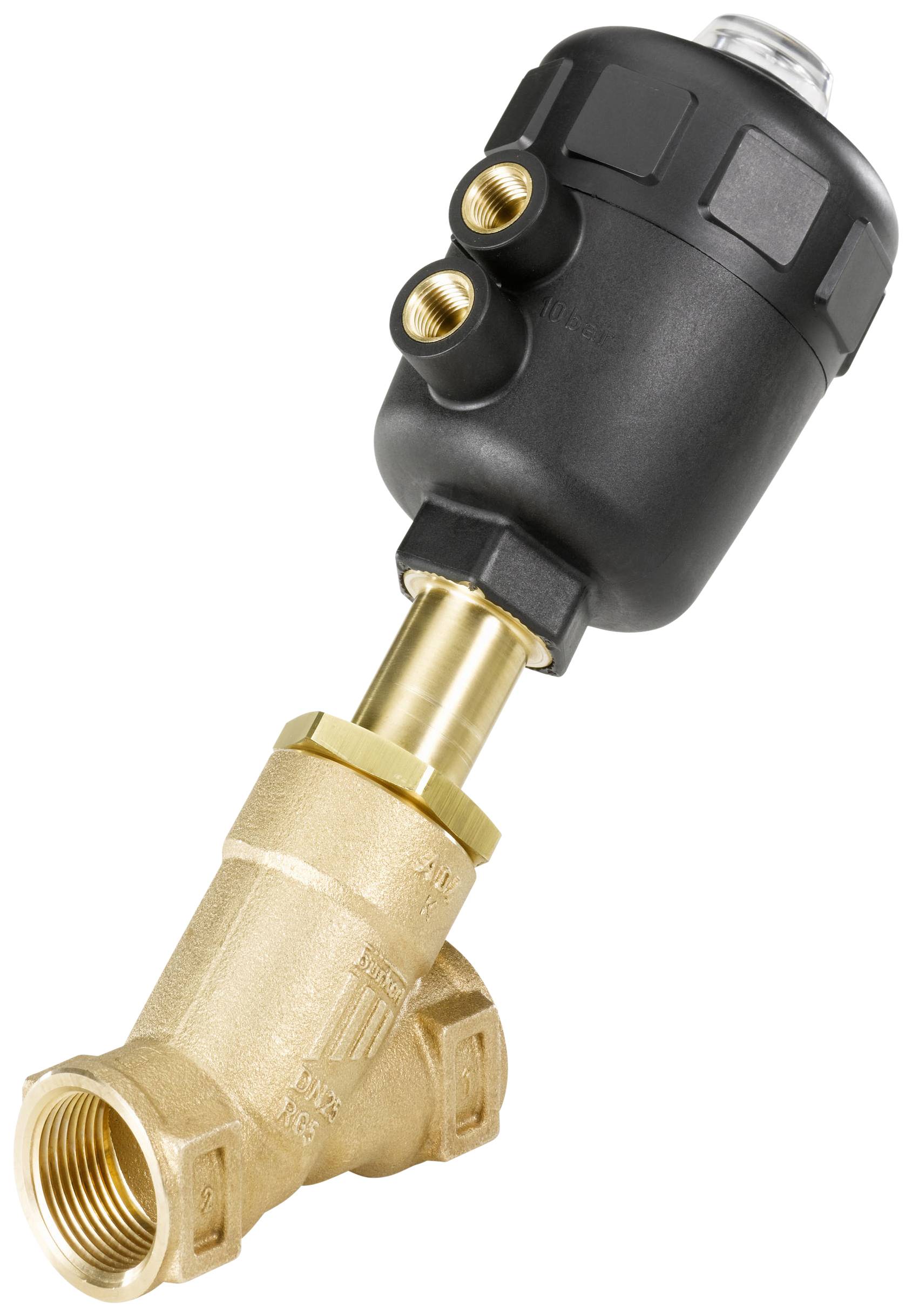

Bürkert Vanne pneumatique 178666 2000 Matériau du boîtier Cuivre rouge Matériau isolant PTFE 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
12 pièce(s)
Afficher des alternatives
Nombre
Total (CHF 197.92 / pièce(s))
CHF 197.92
excl. TVA
Livraison gratuite
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Vanne à siège incliné 2/2 voies pour les fluides jusqu'à +180 °C, raccord à manchon
- Pour fluides jusqu'à +180 °C
- Débits élevés
- Longue durée de vie
- Indicateur de position optique en série
- Tête de commande orientable pour l'orientation des raccords d'air de pilotage
- Consommation d'air de pilotage minimale
- La vaste sélection de tailles d'actionneur permet des combinaisons d'actionnement économiques optimales
- Anti-coup de bélier avec liquides par arrivée du fluide sous le siège
Caractéristiques techniques
- Raccordement G 3/4"
- Largeur nominale 20 mm
- Taille d'actionneur Ø 63 mm
- Valeur kv 9,0 m³/h
- Pression de pilotage 4,5 à 10 bar
- Pression de fluide jusqu'à 180°C 16 bar
- Température du fluide -10 à +180 °C
- Température ambiante -10 à +60 °C
- Type
178666
- Type de produit
Vanne pneumatique
- Matériau du boîtier
Cuivre rouge
- Raccord
manchon G 3/4
- Pression de service (max.)
16 bar
- Température de fonctionnement
-10 °C (min)
- Température de fonctionnement min.
-10 °C
- Référence fabricant
178666
- Diam. de l'entraînement
63 mm
- Taille
63
- Pression de service (min.)
0 bar
- Matériau isolant
PTFE
- Fonction
2/2 voies
- Poids
1.360 kg
- Plage de température des médias
-10 à +180 °C
- Température max. des médias
+180 °C
- Température min. des médias
-10 °C
- Milieu d'utilisation
milieux neutres
- Largeur nominale
20 mm
- Spécificités
connexion P G 1/4
- Largeur
198 mm
- Hauteur
171 mm
- Longueur
75 mm
- Pression de contrôle (max.)
10 bar
- Pression de contrôle (min.)
4.5 bar
- Température ambiante max.
+55 °C
- Température ambiante min.
-10 °C
- Mode de fonctionnement
position de repos fermée par ressort
- Valeur Kv
150 l/min
- Matériau (détails)
Joint : PTFE, corps : bronze
- Connexion
Raccordement G 3/4
Documents & téléchargements
Fiche technique
Fiche technique 623949 Bürkert Vanne pneumatique 178666 2000 Matériau du boîtier Cuivre rouge Matériau isolant PTFE 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 623949 Bürkert Vanne pneumatique 178666 2000 Matériau du boîtier Cuivre rouge Matériau isolant PTFE 1 pc(s)
Description
La vanne à siège incliné à pilotage externe est constituée d'un actionneur pneumatique à piston et d'un corps de vanne 2 voies. Le presse-étoupe à compensation d'usure garantit une étanchéité parfaite et une longue durée de vie. Les corps à siège incliné de forme favorisant l'écoulement permettent d'atteindre des débits très élevés.
Modèle
- Vanne à siège incliné 2/2 voies avec arrivée du fluide sous le siège
- Normalement fermée par action du ressort
- Matériau du corps : bronze
- Matériau de l'actionneur : polyamide
- Matériau des joints : PTFE
- Utilisable de façon universelle pour les liquides, gaz et la vapeur
- Viscosité max. 600 mm²/s
- Presse-étoupe bague PTFE en V avec compensation par ressort
- Position de montage indifférente, de préférence avec le système magnétique vers le haut
- Fluides de pilotage : air et gaz neutres
- Raccord pour air de pilotage G 1/4"
Avertissement
La valeur kv indique le débit d'eau dans une vanne en litres par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. .
