Photo non contractuelle

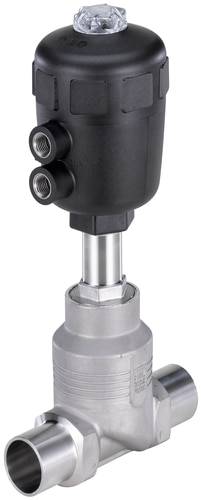

Bürkert Vanne pneumatique 152829 2012 G 1/4 Largeur nominale (détails) 100 mm position de repos ouverte par ressort 1 pc
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 2'549.95 / pièce(s))
CHF 2'549.95
Prix TVA incl.
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Vanne à siège droit 2/2 voies pour fluides jusqu'à +180 °C, corps en acier inoxydable
- Pour fluides jusqu'à +180 °C
- Longue durée de vie
- Indicateur de position optique en série
- Tête de commande orientable pour l'orientation des raccords d'air de pilotage
- La vaste sélection de tailles d'actionneur permet des combinaisons d'actionnement économiques optimales
- Anti-coup de bélier avec liquides par arrivée du fluide sous le siège
- Vanne à siège droit compacte
- Matériau du corps : acier inoxydable 316L moulé
Caractéristiques techniques
- Diamètre 100 mm
- Taille d'actionneur Ø 175 mm
- Valeur kv 155,0 m³/h
- Pression de pilotage : voir diagramme sur fiche technique
- Pression de fluide jusqu'à 180°C 10 bar
- Température du fluide -10 à +180 °C
- Température ambiante -10 à +60 °C
- Type de produit
Vanne pneumatique
- Pression de service (max.)
10 bar
- Matériau du boîtier
acier inoxydable
- Raccord
G 1/4
- Température de fonctionnement
-10 °C (min)
- Plage de température des médias
-10 à +180 °C
- Référence fabricant
152829
- Pression de service (min.)
0 bar
- Température de fonctionnement min.
-10 °C
- Matériau isolant
PTFE
- Fonction
2/2 voies
- Poids
23.400 kg
- Température max. des médias
+180 °C
- Température min. des médias
-10 °C
- Milieu d'utilisation
milieux neutres
- Largeur nominale
100 mm
- Spécificités
connexion par soudage
- Hauteur
508 mm
- Longueur
260 mm
- Pression de contrôle (max.)
6 bar
- Pression de contrôle (min.)
2 bar
- Température ambiante max.
+50 °C
- Température ambiante min.
-10 °C
- Mode de fonctionnement
position de repos ouverte par ressort
- Valeur Kv
2583.33 l/min
- Matériau (détails)
Joint : PTFE, corps : acier inoxydable
- Connexion
Embouts à souder selon EN ISO 1127/4200 (Ø extérieur du tube 114,3 mm)
Documents & téléchargements
Fiche technique
Fiche technique 624359 Bürkert Vanne pneumatique 152829 2012 G 1/4 Largeur nominale (détails) 100 mm position de repos ouverte par ressort 1 pc
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 624359 Bürkert Vanne pneumatique 152829 2012 G 1/4 Largeur nominale (détails) 100 mm position de repos ouverte par ressort 1 pc
Description
La vanne à siège droit à pilotage externe est constituée d'un actionneur pneumatique à piston et d'un corps de vanne 2 voies. Le presse-étoupe à compensation d'usure garantit une étanchéité parfaite et une longue durée de vie.
Modèle
- Vanne à siège droit 2/2 voies avec arrivée du fluide sous le siège
- Raccord à souder selon EN ISO 1127/ISO 4200
- Ouverte par action du ressort
- Matériau du corps : acier inoxydable 316L moulé
- Pression nominale PN 25 (niveau de pression du corps)
- Matériau de l'actionneur : polyamide
- Matériau des joints : PTFE
- Utilisable de façon universelle pour les liquides, gaz et la vapeur
- Viscosité max. 600 mm²/s
- Presse-étoupe bague PTFE en V avec compensation par ressort
- Position de montage indifférente, de préférence avec le système magnétique vers le haut
- Fluides de pilotage : air et gaz neutres
- Raccord pour air de pilotage G 1/4"
Avertissement
La valeur kv indique le débit d'eau dans une vanne en litres par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. .
