Name: Bürkert Vanne pneumatique 146508 2012 G 1/4 Largeur nominale (détails) 32 mm position de repos fermée par ressort 1 pc(s
Brand: Bürkert
SKU: 624323
Availability: BackOrder

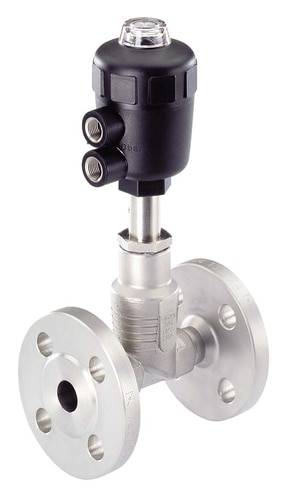

Vanne en acier inoxydable argentée avec actionneur électrique noir, montée sur un bride de tuyauterie pour le contrôle des liquides ou des gaz.

Photo non contractuelle

Fiche technique (PDF)

Livraison le ven. 13 novembre

1 pièce(s)

Nombre

pièce(s)

Total (CHF 979.95 / pièce(s))

CHF 979.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 80.00

Plus que 1 pièce(s) en stock !

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Vanne à siège droit 2/2 voies pour fluides jusqu'à +180 °C, corps en acier inoxydable

Pour fluides jusqu'à +180 °C
Longue durée de vie
Indicateur de position optique en série
Tête de commande orientable pour l'orientation des raccords d'air de pilotage
Consommation d'air de pilotage minimale
La vaste sélection de tailles d'actionneur permet des combinaisons d'actionnement économiques optimales
Combinaison d'actionnement optimisée pour les gaz et les vapeurs
Vanne à siège droit compacte
Matériau du corps : acier inoxydable 316L moulé
Tête PPS pour les environnements chauds

Caractéristiques techniques

Largeur nominale 32 mm
Taille d'actionneur Ø 63 mm
Valeur kv 19,5 m³/h
Pression de pilotage : voir diagramme sur fiche technique
Pression de fluide jusqu'à 180°C 16 bar
Température du fluide -10 à +180 °C
Température ambiante -5 à +140 °C

Type de produit: Vanne pneumatique

Pression de service (max.): 16 bar

Matériau du boîtier: acier inoxydable

Raccord: G 1/4

Température de fonctionnement: -10 °C (min)

Plage de température des médias: -10 à +180 °C

Référence fabricant: 146508

Pression de service (min.): 0 bar

Température de fonctionnement min.: -10 °C

Matériau isolant: PTFE

Fonction: 2/2 voies

Poids: 6.670 kg

Température max. des médias: +180 °C

Température min. des médias: -10 °C

Largeur nominale: 32 mm

Spécificités: bride

Hauteur: 271 mm

Longueur: 180 mm

Pression de contrôle (max.): 10 bar

Pression de contrôle (min.): 4.5 bar

Température ambiante max.: +140 °C

Température ambiante min.: 5 °C

Mode de fonctionnement: position de repos fermée par ressort

Valeur Kv: 325 l/min

Matériau (détails): Joint : PTFE, corps : acier inoxydable

Connexion: Bride selon DIN EN 1092_1 PN25 DN32

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Betriebsdruck (max.)

Bürkert Luftgesteuertes Ventil 146227 2012 G 1/8 Nennweite (Details) 10 mm Ruhestellung durch Federkraft geschlossen 1 St.

Code produit :624084

Livraison le ven. 13 novembre

1 pièce(s)Conrad Electronic

G 1/8

15 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 594.95^*

Bürkert Luftgesteuertes Ventil 146228 2012 G 3/8 Muffe Nennweite (Details) 10 mm Ruhestellung durch Federkraft geschlossen 1 St.

Code produit :624085

Livraison le ven. 13 novembre

1 pièce(s)Conrad Electronic

G 3/8 Muffe

15 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 441.95^*

Bürkert Luftgesteuertes Ventil 146229 2012 G 1/8 Nennweite (Details) 10 mm Ruhestellung durch Federkraft geschlossen 1 St.

Code produit :624087

Livraison le ven. 13 novembre

1 pièce(s)Conrad Electronic

G 1/8

15 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 441.95^*

Bürkert Luftgesteuertes Ventil 146230 2012 G 1/8 Nennweite (Details) 10 mm Ruhestellung durch Federkraft geschlossen 1 St.

Code produit :624089

Livraison le ven. 13 novembre

1 pièce(s)Conrad Electronic

G 1/8

15 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 441.95^*

Bürkert Luftgesteuertes Ventil 146232 2012 G 1/8 Nennweite (Details) 10 mm Ruhestellung durch Federkraft geöffnet 1 St.

Code produit :624090

Livraison le ven. 13 novembre

1 pièce(s)Conrad Electronic

G 1/8

16 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 594.95^*

Bürkert Luftgesteuertes Ventil 146233 2012 G 3/8 Muffe Nennweite (Details) 10 mm Ruhestellung durch Federkraft geöffnet 1 St.

Code produit :624091

Livraison le ven. 13 novembre

1 pièce(s)Conrad Electronic

G 3/8 Muffe

16 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 441.95^*

Bürkert Luftgesteuertes Ventil 146237 2012 G 1/4 Nennweite (Details) 10 mm Ruhestellung durch Federkraft geschlossen 1 St.

Code produit :624093

Livraison le ven. 13 novembre

1 pièce(s)Conrad Electronic

G 1/4

16 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 614.95^*

Bürkert Luftgesteuertes Ventil 146238 2012 G 3/8 Muffe Nennweite (Details) 10 mm 2/2-Wege 1 St.

Code produit :624094

Livraison le ven. 13 novembre

1 pièce(s)Conrad Electronic

G 3/8 Muffe

16 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 459.95^*

Bürkert Luftgesteuertes Ventil 146239 2012 G 1/4 Nennweite (Details) 10 mm Ruhestellung durch Federkraft geschlossen 1 St.

Code produit :624095

Livraison le ven. 13 novembre

1 pièce(s)Conrad Electronic

G 1/4

16 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 459.95^*

Bürkert Luftgesteuertes Ventil 146240 2012 G 1/4 Nennweite (Details) 10 mm Ruhestellung durch Federkraft geschlossen 1 St.

Code produit :624096

Livraison le ven. 13 novembre

1 pièce(s)Conrad Electronic

G 1/4

16 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 459.95^*

Documents & téléchargements

Fiche technique

Fiche technique 624323 Bürkert Vanne pneumatique 146508 2012 G 1/4 Largeur nominale (détails) 32 mm position de repos fermée par ressort 1 pc(s

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 624323 Bürkert Vanne pneumatique 146508 2012 G 1/4 Largeur nominale (détails) 32 mm position de repos fermée par ressort 1 pc(s

Description

La vanne à siège droit à commande pneumatique est constituée d'un actionneur pneumatique à piston et d'un corps de vanne 2 voies. Le presse-étoupe à compensation d'usure garantit une étanchéité parfaite et une longue durée de vie.

Modèle

Vanne à siège droit 2/2 avec arrivée du fluide sur le siège
Raccordement à brides selon DIN EN 1092-1
Normalement fermée par action du ressort
Matériau du corps acier inoxydable 316L moulé
Pression nominale PN 25 (niveau de pression du corps)
Matériau d'actionneur PPS
Matériau des joints PTFE
Utilisable de façon universelle pour les liquides, gaz et la vapeur
Viscosité max. 600 mm²/s
Presse-étoupe bague PTFE en V avec compensation par ressort
Position de montage indifférente, de préférence avec le système magnétique vers le haut
Fluide de pilotage : air et gaz neutres
Raccordement pour air de pilotage G 1/4"

Avertissement

La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. .
