Photo non contractuelle

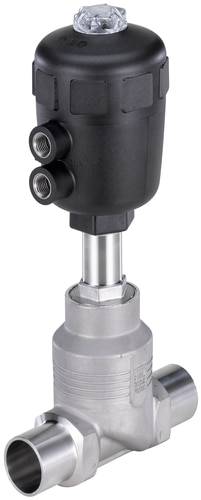

Bürkert Vanne pneumatique 146424 2012 G 1/4 Largeur nominale (détails) 50 mm position de repos fermée par ressort 1 pc(s
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 1'249.95 / pièce(s))
CHF 1'249.95
Prix TVA incl.
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Vanne à siège droit 2/2 voies pour fluides jusqu'à +180 °C, corps en acier inoxydable
- Pour fluides jusqu'à +180 °C
- Longue durée de vie
- Indicateur de position optique en série
- Tête de commande orientable pour l'orientation des raccords d'air de pilotage
- Consommation d'air de pilotage minimale
- La vaste sélection de tailles d'actionneur permet des combinaisons d'actionnement économiques optimales
- Anti-coup de bélier avec liquides par arrivée du fluide sous le siège
- Vanne à siège droit compacte
- Matériau du corps : acier inoxydable 316L moulé
- Tête PPS pour les environnements chauds
Caractéristiques techniques
- Largeur nominale 50 mm
- Taille d'actionneur Ø 125 mm
- Valeur kv 45,0 m³/h
- Pression de pilotage 3,2 à 7 bar
- Pression de fluide jusqu'à 180°C 10 bar
- Température du fluide -10 à +180 °C
- Température ambiante +5 à +90 °C
- Type de produit
Vanne pneumatique
- Pression de service (max.)
10 bar
- Matériau du boîtier
acier inoxydable
- Raccord
G 1/4
- Température de fonctionnement
-10 °C (min)
- Plage de température des médias
-10 à +180 °C
- Référence fabricant
146424
- Pression de service (min.)
0 bar
- Température de fonctionnement min.
-10 °C
- Matériau isolant
PTFE
- Fonction
2/2 voies
- Poids
7.000 kg
- Température max. des médias
+180 °C
- Température min. des médias
-10 °C
- Largeur nominale
50 mm
- Hauteur
402 mm
- Longueur
175 mm
- Pression de contrôle (max.)
7 bar
- Pression de contrôle (min.)
3.2 bar
- Température ambiante max.
+90 °C
- Température ambiante min.
5 °C
- Mode de fonctionnement
position de repos fermée par ressort
- Valeur Kv
750 l/min
- Matériau (détails)
Joint : PTFE, corps : acier inoxydable
- Connexion
Embouts à souder selon EN ISO 1127/4200 (Ø extérieur du tube 60,3 mm)
Documents & téléchargements
Fiche technique
Fiche technique 624252 Bürkert Vanne pneumatique 146424 2012 G 1/4 Largeur nominale (détails) 50 mm position de repos fermée par ressort 1 pc(s
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 624252 Bürkert Vanne pneumatique 146424 2012 G 1/4 Largeur nominale (détails) 50 mm position de repos fermée par ressort 1 pc(s
Description
La vanne à siège droit à pilotage externe est constituée d'un actionneur pneumatique à piston et d'un corps de vanne 2 voies. Le presse-étoupe à compensation d'usure garantit une étanchéité parfaite et une longue durée de vie.
Modèle
- Vanne à siège droit 2/2 voies avec arrivée du fluide sous le siège
- Raccord à souder selon EN ISO 1127/ISO 4200
- Normalement fermée par action du ressort
- Matériau du corps : acier inoxydable 316L moulé
- Pression nominale PN 25 (niveau de pression du corps)
- Matériau d'actionneur PPS
- Matériau des joints : PTFE
- Utilisable de façon universelle pour les liquides, gaz et la vapeur
- Viscosité max. 600 mm²/s
- Presse-étoupe bague PTFE en V avec compensation par ressort
- Position de montage indifférente, de préférence avec le système magnétique vers le haut
- Fluides de pilotage : air et gaz neutres
- Raccord pour air de pilotage G 1/4"
Avertissement
La valeur kv indique le débit d'eau dans une vanne en litres par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. .
