Name: Bürkert Vanne à siège oblique 2100 235508 0 à 16 bar 1 pc(s)
Brand: Bürkert
SKU: 3046808
Availability: BackOrder

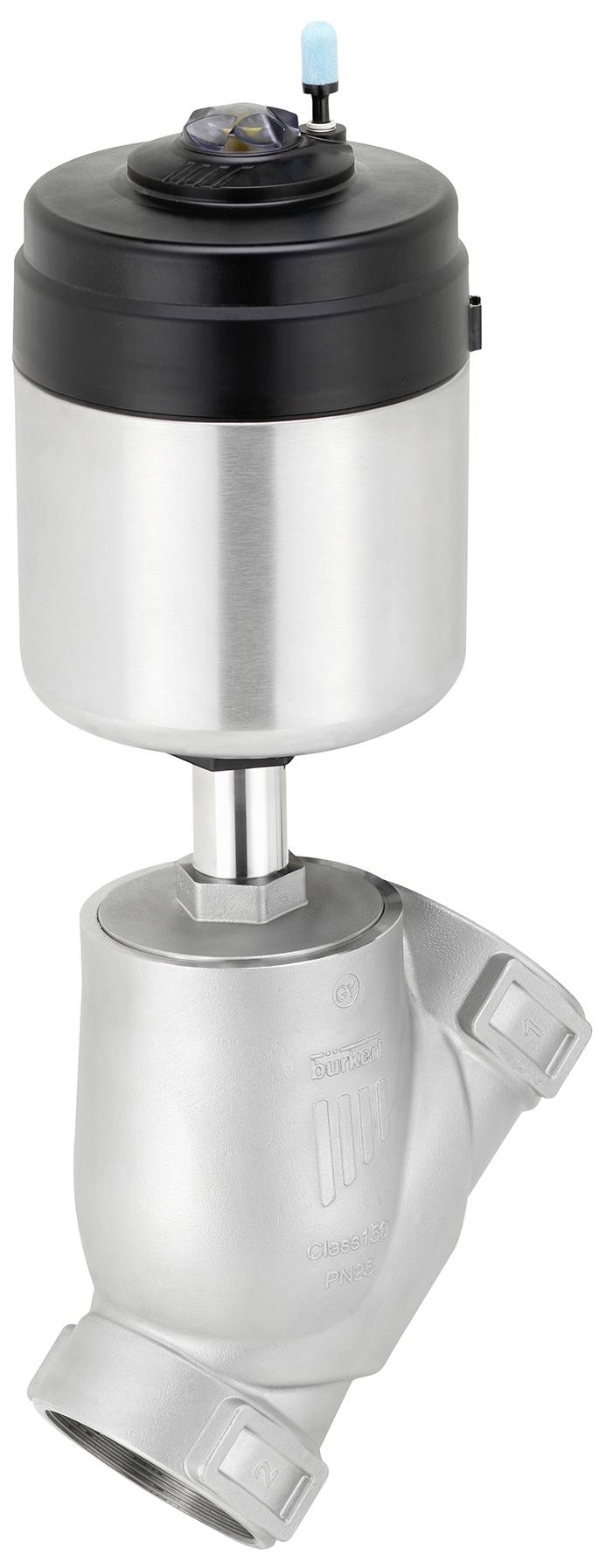

Vanne actionnée pneumatiquement avec boîtier en acier inoxydable et tête de commande noire, couramment utilisée dans les systèmes de liquides industriels.

Photo non contractuelle

Fiche technique (PDF)

Livraison le ven. 6 novembre

1 pièce(s)

Nombre

pièce(s)

Total (CHF 417.95 / pièce(s))

CHF 417.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Plus que 1 pièce(s) en stock !

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Entraînement - modèle d'entraînement : ÉLÉMENT
Entraînement - taille de l'entraînement : 70 mm
Entraînement - requête de position via piston magnétique : non
Entraînement - entraînement matière catégorie : plastique
Entraînement - entraînement matériau : PPS (polysulfure de phénylène)
Entraînement - joint torique entre le couvercle et la bague de roulement : non
Entraînement - raccord d'air de commande type : filetage intérieur
Entraînement - raccord d'air de commande type de filetage : g
Entraînement - raccord d'air de commande diamètre (pouce) : 1/8 pouce
Entraînement - raccord d'air de commande position : dans le sens du câble
Entraînement - raccord d'air de commande matériau : acier inoxydable
Entraînement - interface pour l'entraînement : métrique
Entraînement - entraînement résistance chimique accrue : non
Entraînement - cône de régulation : non
Entraînement - raccord d'air de commande 1 prémonté : non équipé
Entraînement - raccord d'air pilote 2 prémonté : silencieux 780779
Entraînement - plateau oscillant matériau : acier inoxydable
Entraînement - plateau oscillant : avec
Matériau d'étanchéité - joint de piston matériau catégorie : élastomère
Matériau du joint - joint de piston matériau : FKM (caoutchouc fluoré)
Matériau d'étanchéité - joint de siège matériau catégorie : plastique
Matériau d'étanchéité - joint de siège matériau : PTFE (polytétrafluoroéthylène)
Matériau d'étanchéité - joint d'étanchéité boîtier de raccord matériau : graphite
Matériau d'étanchéité - joint d'étanchéité emballé fourni : non
Pression et température - pression nominale (DIN en 1333) : PN 25
Pression & température - température moyenne min Medium : -10 °C.
Pression & température - température moyenne max Medium : 185 °C.
Pression & température - température ambiante min. : -10 °C.
Pression & température - température ambiante max. : 100 °C.
Pression et température - pression nominale min. : 0 bar
Pression et température - pression nominale max. : 16 bar
Pression et température - pression de commande min. : 4,8 bar
Pression et température - pression de commande max. : 10 bar
Pression et température - pression nominale (DIN en 1759) : classe 150
Pression & température - pression de commande vide : non
Caractéristiques de l'appareil - sous-groupe de produits : soupapes haut/bas
Caractéristiques de l'appareil - longueur de montage : 90 mm
Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne de siège inclinée
Caractéristiques de l'appareil - pilotage de la valve type : pneumatique
Caractéristiques de l'appareil - montage de la vanne : vanne complète
Caractéristiques de l'appareil - corps de valve brut fabrication : coulé
Caractéristiques de l'appareil - courant : sous le siège
Caractéristiques de l'appareil - version à vide : non
Caractéristiques de l'appareil - version oxygène : non
Support Medium & Calibration - compatible CIP : oui
Support Medium & Calibration - compatible SIP : oui
Diamètre nominal (valeur kV) - valeur kV (eau) : 18 m3/h
Diamètre nominal (valeur kV) - diamètre du boîtier : 25 mm
Diamètre nominal (valeur kV) - diamètre du boîtier (IN) : 1 pouce
Diamètre nominal (valeur kV) - largeur nominale du siège : 25 mm
Raccord process / câble - raccord de câble 1 type : filetage intérieur
Raccord process / câble - raccord de câble 1 Désignation de filetage : 1
Raccord process / câble - raccord de câble 1 type de filetage : g
Matériaux - corps de soupape matériau catégorie : métaux
Matériaux - corps de vanne matériau : acier inoxydable
Matériaux - corps de soupape usinage de surface intérieur : non traité
Matériaux - corps de vanne traitement de surface extérieur : non traité
Matériaux - tube matériau : acier inoxydable
Mode d'action - raccord de conduite fluidisique nombre : 2
Mode d'action - fonction vanne nombre de positions de commutation : 2
Mode d'action - commande manuelle : non
Mode d'action - fonction de commande : A - fermé en position de repos (NC)
Mode d'action - commande manuelle supplémentaire fournie : non
Homologations - certificat d'essai d'usine 3.1 fourni : non
Type d'autorisation : denrées alimentaires autorisées pour les matériaux
Type d'autorisation : aliment(CE) 1935/2004 conforme à la déclaration du fabricant

Type de produit: Vanne à siège oblique

Plage d'affichage (min.): 0 bar

Zone d'affichage (max.): 16 bar

Température de fonctionnement: -10 °C (min)

Température de fonctionnement min.: -10 °C

Référence fabricant: 235508

Pression de service (max.): 16 bar

Pression de service (min.): 0 bar

Plage pression de fonctionnement: 0 à 16 bar

Ø de tuyau: 25 mm

Type: 2100

Température max. des médias: 185 °C

Température min. des médias: -10 °C

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3046808 Bürkert Vanne à siège oblique 2100 235508 0 à 16 bar 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3046808 Bürkert Vanne à siège oblique 2100 235508 0 à 16 bar 1 pc(s)

Description

La vanne à siège incliné de type 2100 est spécialement optimisée pour l'automatisation décentralisée des processus et répond à toutes les exigences pratiques, même dans des conditions d'utilisation difficiles. Son design unique permet l'intégration simple d'unités d'automatisation à tous les niveaux de déploiement, du retour de position électrique/optique à la commande pneumatique en passant par l'interface de bus de terrain intégrée. La durée de vie et l'étanchéité maximales sont obtenues grâce à l'emballage de broche auto-rééquipé de manettes de toit.
Le système hautement intégré composé d'une vanne et d'une unité d'automatisation se distingue par sa compacité et sa surface lisse, ses conduits d'air de commande intégrés, ses types de protection IP65/67, NEMA type 4X et sa résistance chimique élevée.
